Bocken Sie den Rollstuhl zusammen mit einer zweiten Person auf mehrere Holzklötze auf.
●

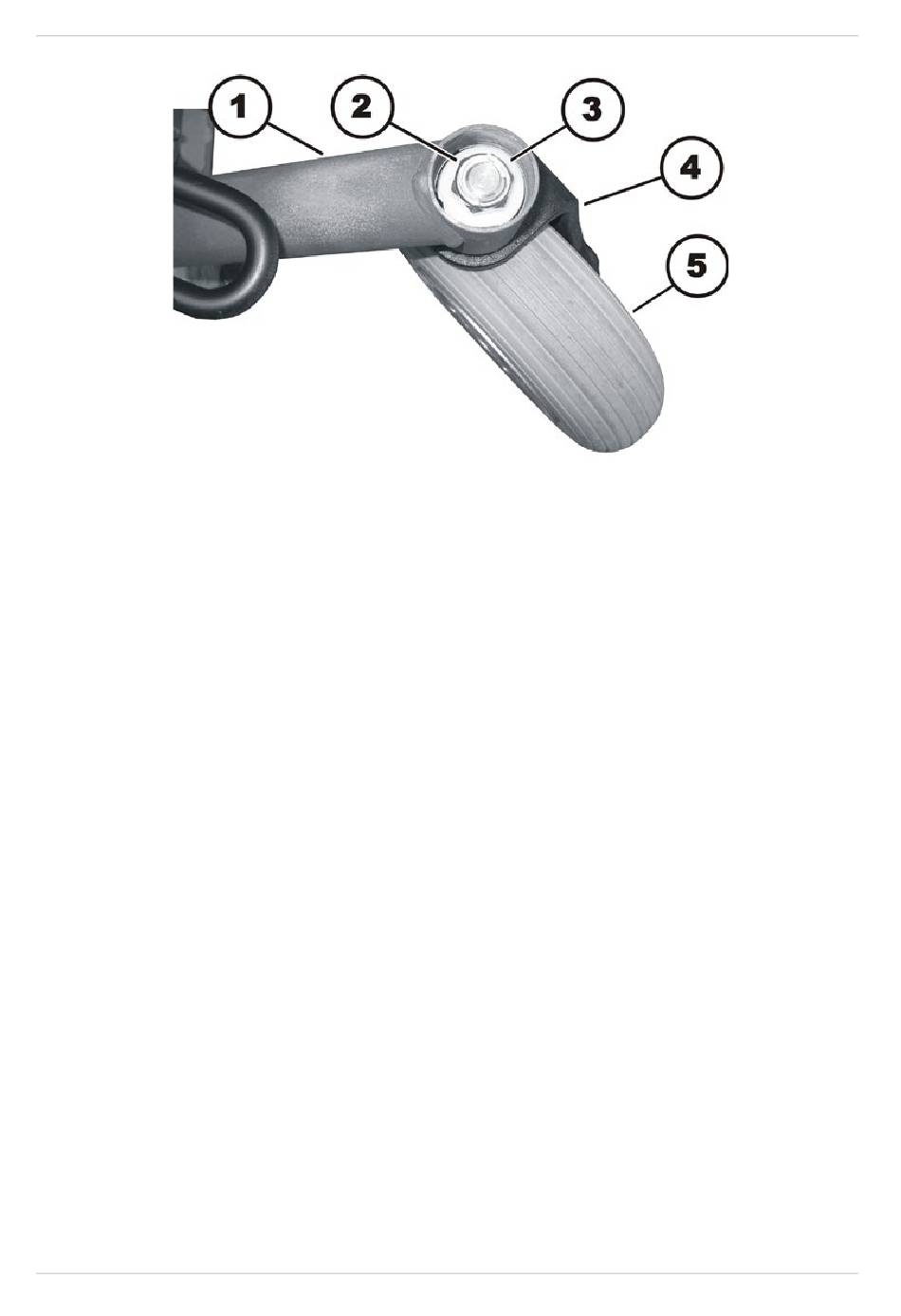

Lösen und entfernen Sie die selbstsichernde Mutter (2) mit einem 22 mm Steckschlüssel.
●
Ziehen Sie die Radgabel (4) nach unten aus dem Hinterradausleger (1). Achten Sie dabei auf
die Unterlegscheiben (3), Distanzscheiben und Schulterkugellager (nicht in der Abbildung zu
erkennen).
Radgabel montieren:
●
Montieren Sie die Teile in umgekehrter Reihenfolge.
●
Beachten Sie beim Einsetzen der Kugellager, dass der breite Innenring jeweils nach außen
zeigt.
●
Justieren Sie die Radgabel, wie in Kapitel 8.7.3 beschrieben.
●
Überprüfen Sie zum Abschluss alle Funktionen des Fahrzeugs.
