8.6.14 Rücklicht komplett austauschen (LED Lichtanlage)
Hinweis
Das Austauschen einer einzelnen LED ist nicht vorgesehen. Die LEDs werden komplett mit ihrer
Halterung ausgetauscht. Es wird also das rote bzw. gelbe Rücklicht komplett getauscht.
Voraussetzungen:
● Kreuzschlitzschraubendreher, Größe 1
Rücklicht demontieren:
●
Entfernen Sie die vordere, die hintere und die betroffene seitliche Abdeckung, wie in den
Kapiteln 8.1.1, 8.1.2 und 8.1.3 beschrieben.
●

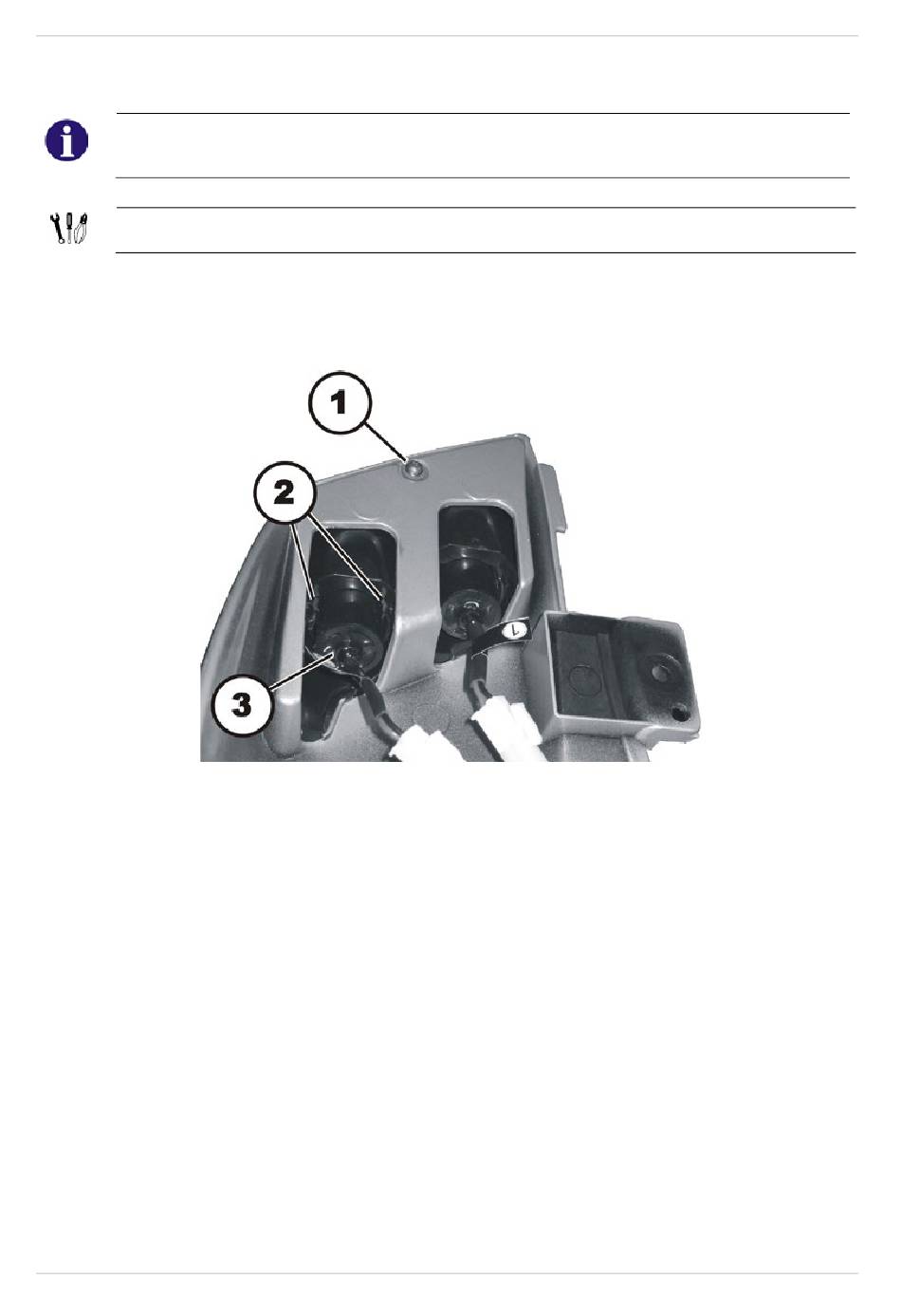

Lösen und entfernen Sie die Schraube (1) mit einem Kreuzschraubendreher.
●
Entfernen Sie die transparente Abdeckscheibe auf der Oberseite (im Bild nicht zu sehen).
●
Biegen Sie die beiden Haltebügel (2) vorsichtig auseinander.
●
Schieben Sie das Rücklicht (3) inkl. Kabel und Stecker von innen nach außen aus der
Halterung.
Rücklicht montieren:
●
Montieren Sie alle Teile wieder in der umgekehrten Reihenfolge.
●
Ziehen Sie die Schrauben handfest an.
●
Überprüfen Sie alle Funktionen des Fahrzeugs.
