8.8.3

Antriebsradnabe austauschen

ACHTUNG!
Sachschäden am Rollstuhl möglich! Es kann zu Kollisionen kommen, wenn Passscheiben
bei Montagearbeiten an den Antriebsrädern entfernt werden!
● Häufig werden zum Ausgleich von Toleranzen Passscheiben zwischen Antriebswelle und
Radnabe gelegt. Sollten diese Passscheiben entfernt und nicht wieder eingesetzt werden,
kann es zu Kollisionen kommen.
● Montieren Sie alle Passscheiben wieder genauso, wie sie vor der Demontage waren.
Voraussetzungen:
● Steckschlüssel 19 mm
● Drehmomentschlüssel 10 – 80 Nm (oder ähnlich)
Antriebsradnabe demontieren:
●

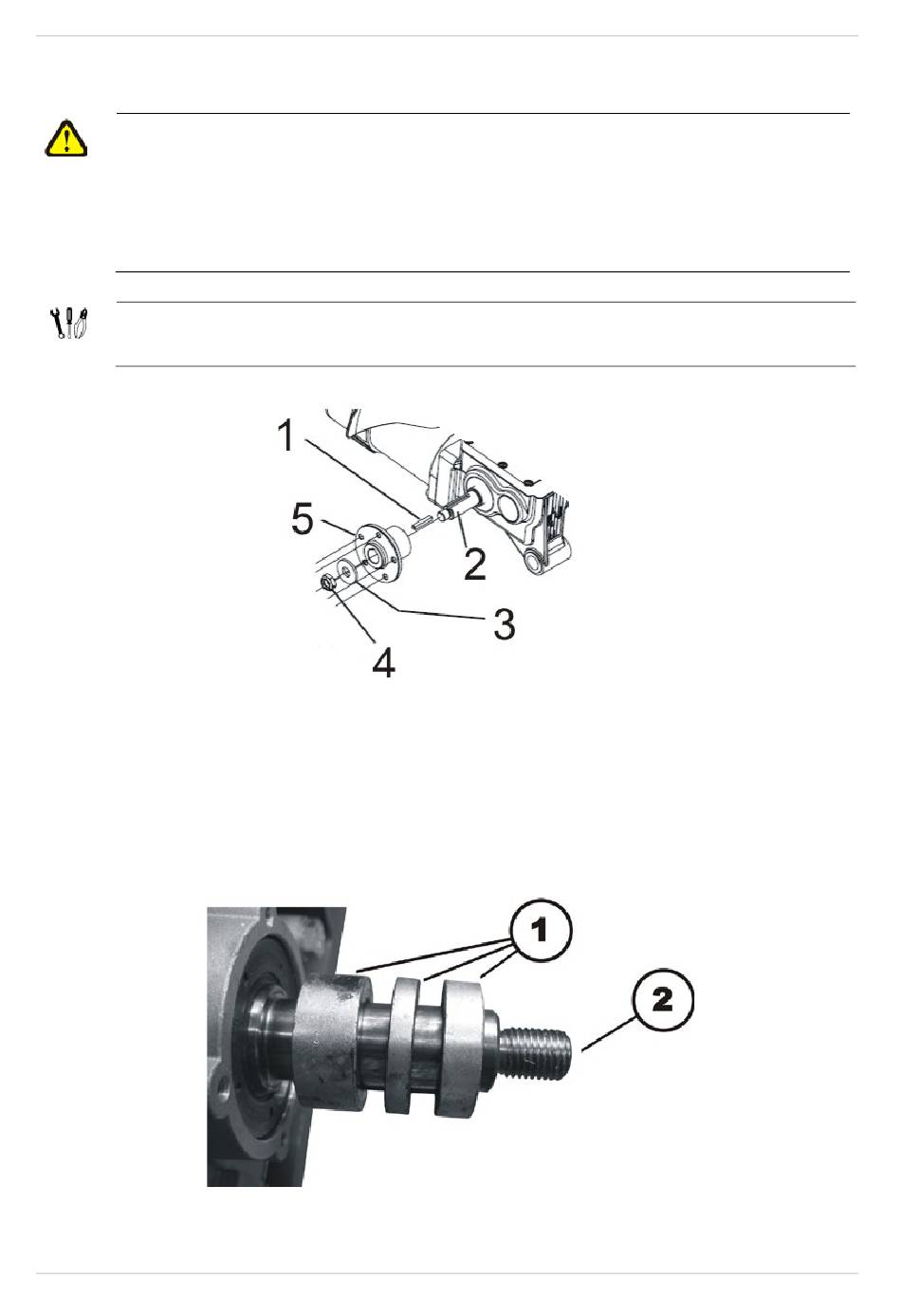

Lösen und entfernen Sie die Achsmutter (4) mit einem 19 mm Steckschlüssel.
●
Entfernen Sie die Unterlegscheibe (3).
●
Ziehen Sie die Radnabe (5) von der Achse (2).
●
Nehmen Sie die Passfeder (1) von der Achse.
Antriebsradnabe montieren:
