Invacare FDX Serviceanleitung Seite 56

Service Anleitung
Batterien/Batteriekabel demontieren:
●
Entfernen Sie die Batterien, wie im Kapitel 8.4.1 beschrieben.

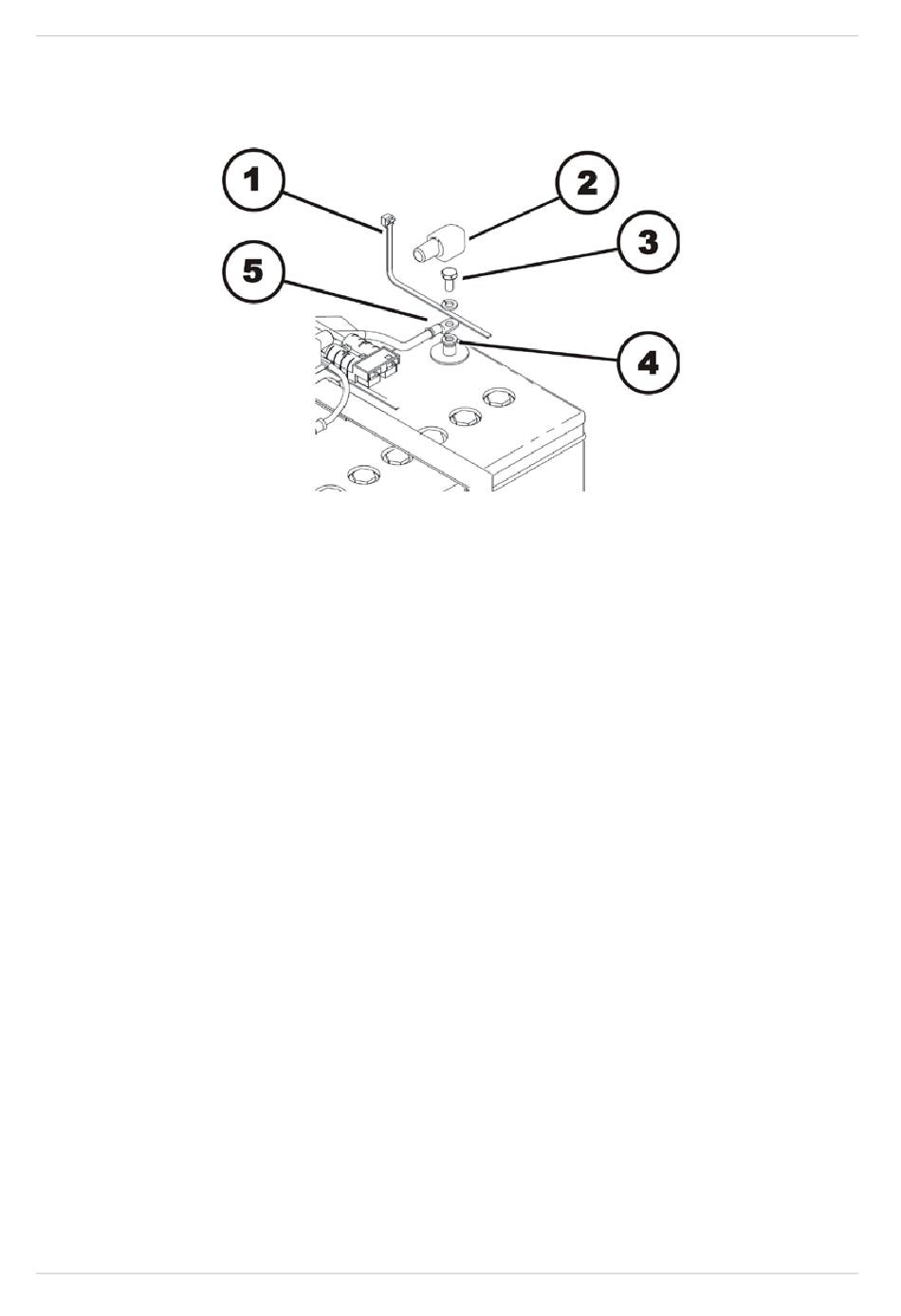

Plus-Pol (+):
●
Entfernen Sie den Kabelbinder (1) mit einem Seitenschneider.
●
Heben Sie die Polabdeckung (2) an und schieben sie diese auf dem Kabel zurück.
●
Lösen Sie die Polschraube (3) mit einem 11 mm Steckschlüssel.
●
Entfernen Sie die Polschraube zusammen mit den beiden Unterlegscheiben und dem
Kabelschuh (5) von dem Pol (4).
Minus-Pol (-):
●
Wiederholen Sie die Arbeitsschritte des Plus-Pols am Minus-Pol der Batterie.
●
Tauschen Sie die Batterien bzw. die Batteriekabel aus.
Batterien/Batteriekabel montieren:
●
Montieren Sie die Teile in umgekehrter Reihenfolge. Montieren Sie erst den Minus-Pol, dann
die Plus-Pol.
●
Beachten Sie, dass die Batteriekastenbuchsen/-stecker korrekt eingebaut sind. Ein
Verpolungsschema befindet sich in dem Batteriekastendeckel.
●
Setzen Sie die Polabdeckungen sorgfältig wieder auf und sichern Sie diese mit einem
Kabelbinder gegen evtl. Verrutschen.
56
®
Invacare - FDX
