8.18.3 Stellmotor austauschen

Voraussetzungen:
● 4 mm Innensechskantschlüssel
● 5 mm Innensechskantschlüssel
● 10 mm Steckschlüssel
● 13 mm Maulschlüssel
● Kreuzschlitzschraubendreher Größe 2
● Sprengringzange
Planetengetriebe montieren:
●

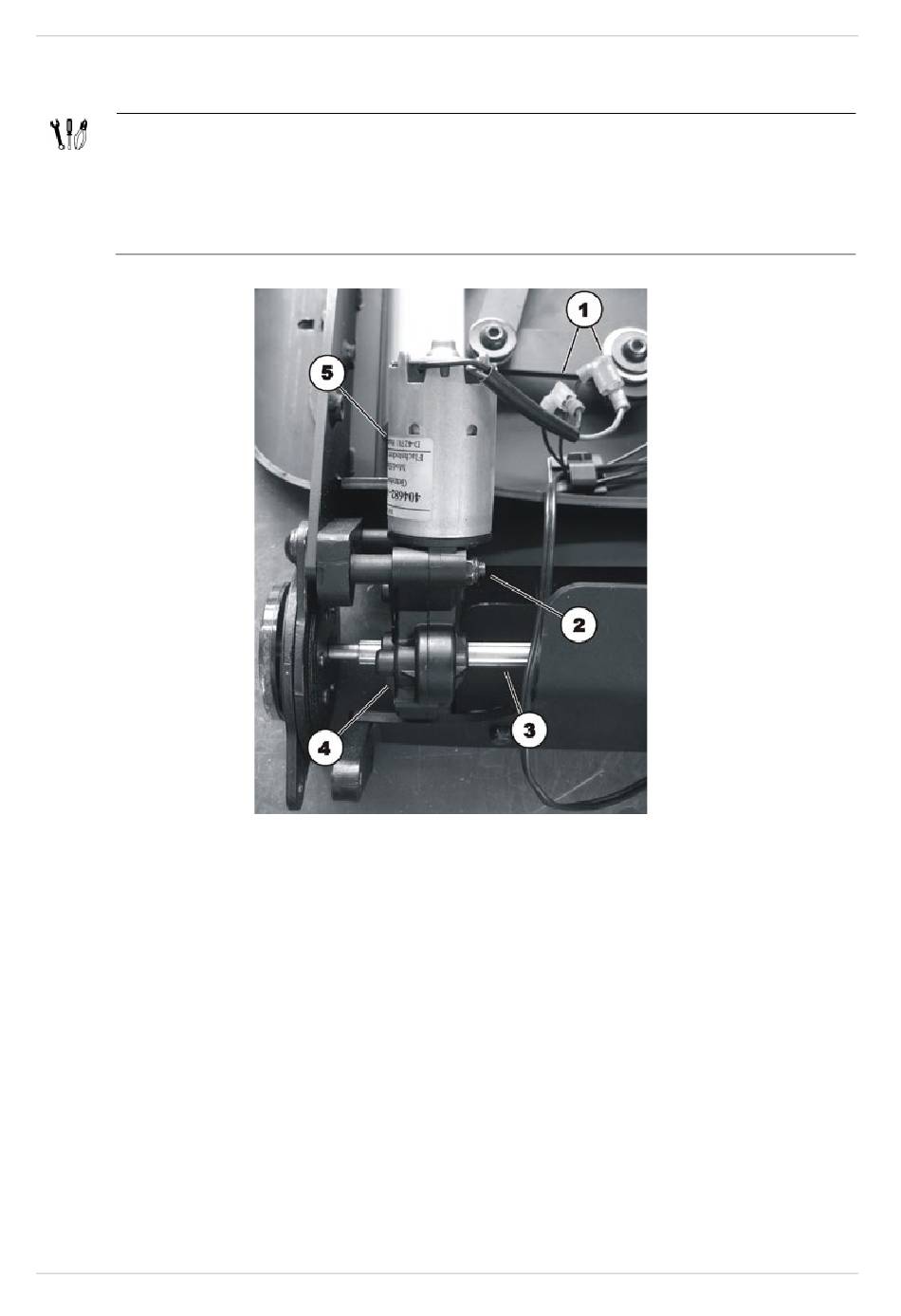

Trennen Sie die beiden Motorstecker (1).
●
Demontieren Sie das gesamte Rückenteil und entfernen Sie beide Planetengetriebe, wie in
Kapitel 8.18.2 beschrieben.
●
Lösen und entfernen Sie die beiden Muttern (2): In der Abbildung ist nur die obere Mutter
sichtbar.
●
Motor (5) und Getriebe (4) sind eine Einheit. Ziehen Sie diese zusammen von der Achse (3).
●
Tauschen Sie die Motor-/Getriebeeinheit aus.
Planetengetriebe montieren:
●
Montieren Sie die Teile in umgekehrter Reihenfolge.
●
Überprüfen Sie zum Abschluss alle Funktionen des Fahrzeugs.
