Elektronikmodule demontieren:
●
Entfernen Sie die hintere Abdeckung, wie im Kapitel 8.1.2 beschrieben.
●
Prägen Sie sich die Lage der Kabel und die Steckplätze der verschiedenen Stecker genau ein.
Markieren Sie sich die Stecker und Steckplätze oder machen Sie mit einer Digitalkamera ein
Foto.
●

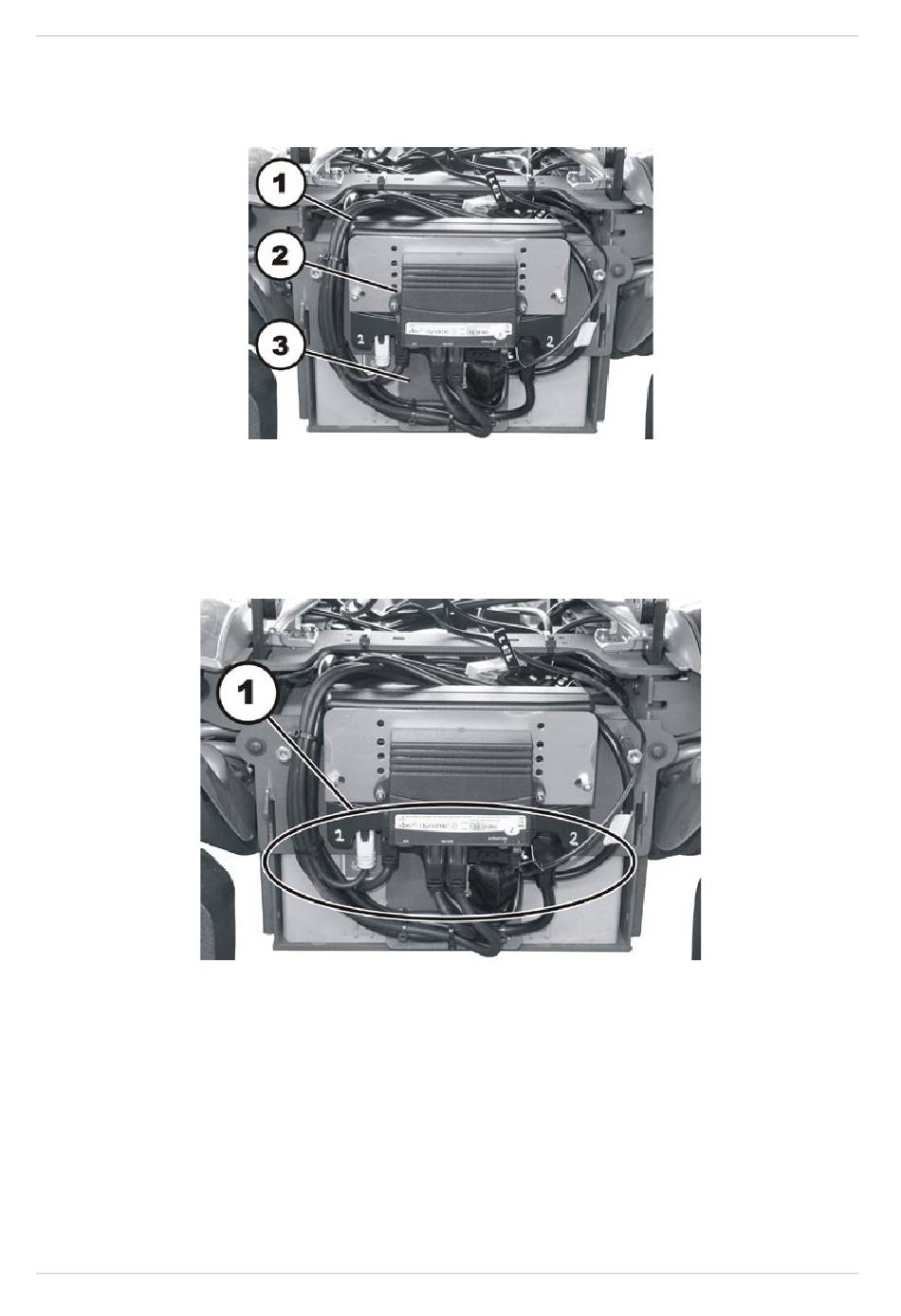

Sie sehen auf der Abbildung das Elektronikmodul (1) und das optionale Aktuator-Modul (2).
Die optionale Lichtplatine ist nicht im Bild, wäre aber an Stelle (3) montiert.
●
Ziehen Sie die Stecker (1) vom Elektronikmodul und, wenn vorhanden, vom optionalen
Aktuator-Modul und der optionalen Lichtplatine.
