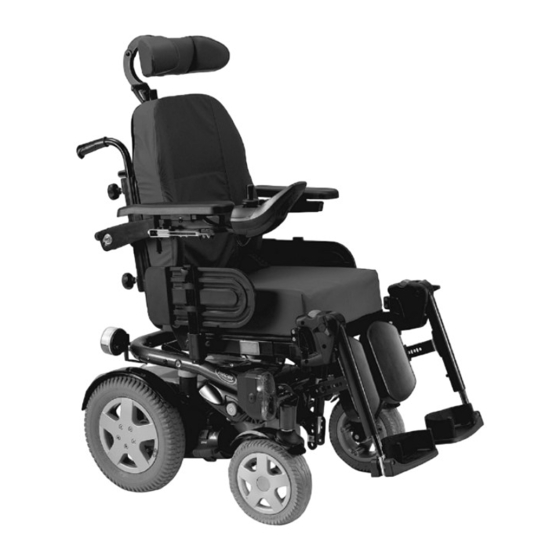

Invacare Kite Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Invacare Anleitungen
  4. Rollstühle
  5. Kite
  6. Serviceanleitung

Invacare Kite Serviceanleitung

Vorschau ausblenden Andere Handbücher für Kite:
Inhaltsverzeichnis

Werbung

Quicklinks

Invacare
Kite
®
SERVICE ANLEITUNG
Ausgabe: 03.01.2013

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare Kite

Inhaltszusammenfassung für Invacare Kite

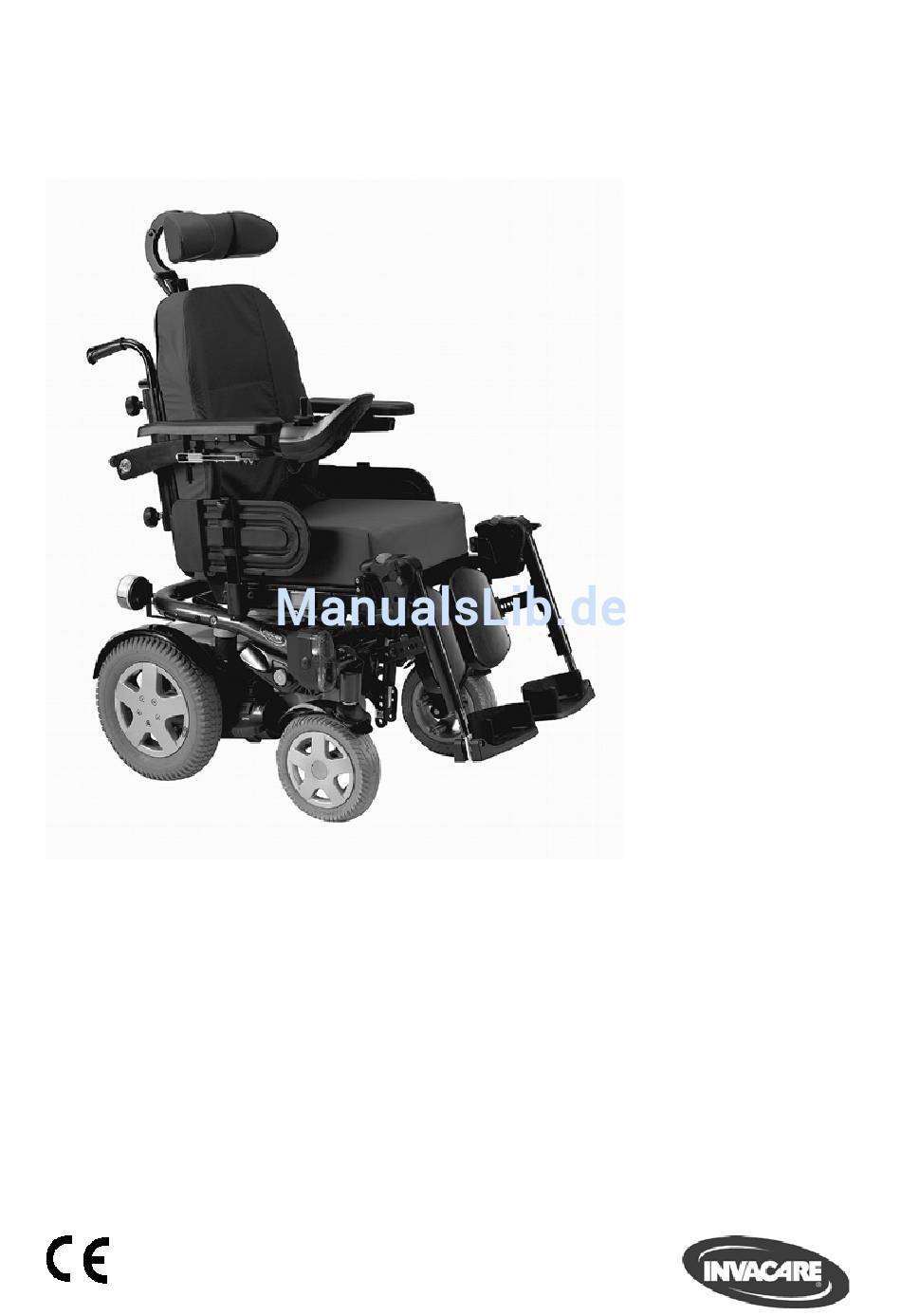

  • Seite 1 Invacare Kite ® SERVICE ANLEITUNG Ausgabe: 03.01.2013...

  • Seite 2: Serviceadressen

    +44 (0)1656 77 62 20 uk@invacare.com Pencoed Bridgend CF35 5HZ WWW: www.invacare.co.uk United Kingdom Invacare Mecc San s.r.l. +39 0445 38 00 59 Via dei Pini, 62 Fax: +39 0445 38 00 34 I - 36016 Thiene (VI) italia@invacare.com Italia WWW: www.invacare.it...

  • Seite 3: Norge

    ® Invacare - Kite Service Anleitung Invacare Ireland Ltd. +353 18 10 70 84 Unit 5 Seatown Business Campus Fax: +353 18 10 70 85 Seatown Rd, Swords ireland@invacare.com County Dublin WWW: www.invacare.ie Ireland ( (Kundeservice): Invacare® AS +47 (0)22 57 95 00...

  • Seite 4: Inhaltsverzeichnis

    ® Invacare - Kite Service Anleitung Inhaltsverzeichnis Kapitel Seite EINLEITUNG Allgemeine Hinweise Hinweise zum Versand Definition und Darstellung von Hinweisen und Sicherheitshinweisen in dieser Anleitung Verwendete Gefahrensymbole und Symbole Abbildungen in dieser Anleitung SICHERHEITS- UND MONTAGEHINWEISE Vor allen Inspektions- und Reparaturarbeiten Persönliche Schutzausrüstung...
  • Seite 5 ® Invacare - Kite Service Anleitung Prüfen eines Aktuators REPARATURARBEITEN Verkleidungen 8.1.1 Hintere Verkleidung 8.1.2 Mittlere Verkleidung 8.1.3 Seitenverkleidung 8.1.4 Vordere Verkleidung 8.1.5 Spritzschutz vorne austauschen 8.1.6 Spritzschutz hinten austauschen Elektronikmodule 8.2.1 Powermodul austauschen 8.2.2 Aktuatormodul austauschen 8.2.3 G-Trac-Sensor austauschen 8.2.4...
  • Seite 6 ® Invacare - Kite Service Anleitung 8.10.3 Motor-/Getriebe-Kupplung austauschen 8.10.4 Kohlebürsten austauschen 8.11 Gummidämpfer austauschen 8.12 Rohrrahmen austauschen 8.13 Doppellager der Dual Swing Technology (D.S.T.) austauschen 8.14 Batteriekasten austauschen 8.15 Aktuator der Sitzwinkelverstellung austauschen 8.16 Modul der Sitzwinkelverstellung austauschen 8.17 Lifter-/ Sitzwinkelverstellung-Modul austauschen 8.18...

  • Seite 7: Einleitung

    Wartungs- oder Instandsetzungsarbeiten resultieren, führen zum Ausschluss der Haftung seitens INVACARE. · Wenden Sie sich bei Problemen und Fragen bitte an den Invacare® Service. Hinweise zum Versand · Muss das Elektrofahrzeug für eine größere Reparatur zum Hersteller geschickt werden, sollte zum Transport immer die Originalverpackung verwendet werden.

  • Seite 8: Definition Und Darstellung Von Hinweisen Und Sicherheitshinweisen In Dieser Anleitung

    ® Invacare - Kite Service Anleitung Definition und Darstellung von Hinweisen und Sicherheitshinweisen in dieser Anleitung In dieser Anleitung werden verschiedene Arten von Hinweisen und Signalworten benutzt: GEFAHR! Mit dem Signalwort „GEFAHR!“ wird auf unmittelbare Gefahren hingewiesen. · In der kursiv geschriebenen Zeile wird auf Handlungen hingewiesen, die zur Vermeidung solcher Gefahren dienen.

  • Seite 9: Verwendete Gefahrensymbole Und Symbole

    ® Invacare - Kite Service Anleitung Verwendete Gefahrensymbole und Symbole In dieser Anleitung werden verschiedene Arten von Warnsymbolen und Symbolen benutzt: Allgemeine Gefahren Dieses Symbol warnt vor allgemeinen Gefahren. · Befolgen Sie die Anweisungen, um Verletzungen oder Schäden am Produkt zu vermeiden.

  • Seite 10: Abbildungen In Dieser Anleitung

    ® Invacare - Kite Service Anleitung Abbildungen in dieser Anleitung Die Detailabbildungen in dieser Anleitung enthalten Ziffern zur Kennzeichnung der verschiedenen Bauteile. Bauteilziffern in den Texten und Schrittanleitungen beziehen sich immer auf die davor stehende Abbildung.

  • Seite 11: Sicherheits- Und Montagehinweise

    ® Invacare - Kite Service Anleitung Sicherheits- und Montagehinweise Diese Sicherheitshinweise dienen dem Arbeitsschutz und der Unfallverhütung und müssen unbedingt beachtet werden. Vor allen Inspektions- und Reparaturarbeiten · Lesen und beachten Sie dieses Reparaturhandbuch und die zugehörige Gebrauchsanweisung! · Beachten Sie die Mindestqualifikation für die Durchführung der Arbeiten (siehe Kapitel "Allgemeine Hinweise”)!
  • Seite 12 ® Invacare - Kite Service Anleitung VORSICHT! Feuer- und Verbrennungsgefahr durch elektrischen Kurzschluss! · Schalten Sie vor der Demontage von spannungsführenden Bauteilen das Elektrofahrzeug komplett spannungsfrei! Entnehmen Sie dazu die Batterien. · Vermeiden Sie bei Messungen an spannungsführenden Bauteilen ein Überbrücken der...
  • Seite 13 · Veränderungen am Fahrprogramm dürfen ausschließlich von geschulten Invacare®- Fachhändlern vorgenommen werden! · Invacare® liefert alle Elektrofahrzeuge ab Werk mit einem Standard-Fahrprogramm aus. Eine Gewährleistung für das sichere Fahrverhalten des Elektrofahrzeugs - insbesondere die Kippstabilität - kann von Invacare® nur für dieses Standard-Fahrprogramm übernommen...

  • Seite 14: Anzugsmomente

    ® Invacare - Kite Service Anleitung Anzugsmomente Die in der nachfolgenden Liste aufgeführten Anzugsmomente richten sich nach den Gewindedurchmessern für die Muttern und Bolzen, für die keine bestimmten Werte festgelegt wurden. Alle Werte setzen trockene und entfettete Gewinde voraus. Gewinde...

  • Seite 15: Anordnung Der Baugruppen Und Bauteile

    ® Invacare - Kite Service Anleitung Anordnung der Baugruppen und Bauteile Übersicht Unter der hinteren Verkleidung: 1) G-Trac-Sensor 2) Powermodul 3) Lichtplatine 4) Aktuator-Modul Die eingesetzten Elektronikmodule sind im Kapitel 4.2 beschrieben. Elektrische Sitzkantelung 1) Aktuator...

  • Seite 16: Übersicht Der Elektronikmodule (Acs 2 System)

    ® Invacare - Kite Service Anleitung Übersicht der Elektronikmodule (ACS 2 System) Im Rollstuhl können unterschiedliche Elektronikmodule verbaut sein. Batteriestecker Endschalter "Untere Position" Powermodul Lichtkabel Endschalter "Obere Position" Zum Motor M1 Kontaktbrücke Fahrpult Zum Motor M2 Lichtplatine ACS Bedienung für...
  • Seite 17 ® Invacare - Kite Service Anleitung Bevor Sie Komponenten des Rollstuhls wie Verstellmotoren/Aktuatoren oder Motoren an das Elektronikmodul anschließen, vergewissern Sie sich zunächst welches Elektronikmodul verbaut ist. Eine Übersicht der ACS 2-Module können Sie der folgenden Tabelle entnehmen. Elektronikmodule Name...

  • Seite 18: Elektronikmodul Acs 2 70 / Acs 2 70L / Acs 2 90L

    ® Invacare - Kite Service Anleitung 4.2.1 Elektronikmodul ACS 2 70 / ACS 2 70L / ACS 2 90L Anschlüsse 1) Batterie 24V 2) Buskabel (zu Fahrpult oder ACT) 3) Buskabel (zu Fahrpult oder ACT) 4) Motor M1 5) Licht (optional) 6) Motor M2 Gummi-Stopfen für freie Steckplätze...

  • Seite 19: Aktuatormodul Act

    ® Invacare - Kite Service Anleitung 4.2.3.2 Aktuatormodul ACT 4 Anschlüsse 1) ACI* 2) Buskabel (ACT oder Elektronikmodul) 3) Buskabel (ACT oder Elektronikmodul) 4) Aktuator - Kanal 4 5) Aktuator - Kanal 3 6) Aktuator - Kanal 2 7) Aktuator - Kanal 1 Gummi-Stopfen für freie Steckplätze...

  • Seite 20: Wartungsplan (1X Jährlich)

    ® Invacare - Kite Service Anleitung Wartungsplan (1x jährlich) VORSICHT! Verletzungsgefahr und Gefahr von Sachschäden, wenn bei Rollstühlen mit Lifter die Reduzierung der Maximalgeschwindigkeit nicht funktioniert! · Die Steuerung des Rollstuhls muss die Maximalgeschwindigkeit reduzieren, sobald der Lifter hochgefahren wird.
  • Seite 21 ® Invacare - Kite Service Anleitung ü Bauteil Kontrolle Maßnahme Bemerkungen · Kabel prüfen · Wenn nötig Kabel Elektrische · Kontakte prüfen ersetzen Beinstützen · Funktionen prüfen (falls vorhanden) · Kabel prüfen · Wenn nötig Beleuchtung · Funktion prüfen Lampen oder...

  • Seite 22: Betriebsstörungen

    Die Tabellen zur Behebung von Betriebsstörung in den folgenden Kapiteln, stellen lediglich einen Auszug aus den Originalanleitungen des Herstellers dar. Die Originalanleitungen erhalten Sie über Invacare®. Gehen Sie bei Problemen mit dem Rollstuhl wie folgt vor: · Werten Sie zunächst die mögliche Störungsursache anhand der nachfolgenden Tabellen aus.
  • Seite 23 ® Invacare - Kite Service Anleitung PROBLEM ANDERE MÖGLICHE LÖSUNG DOKUMENTATION SYMPTOME URSACHE Rollstuhl Keine Batterien Batterien Siehe Kapitel 8.4 ruckelt im defekt austauschen Fahrbetrieb (Spannung instabil) Antriebs- Motor(en) Siehe Kapitel 8.10.1 motor (en) austauschen defekt Kohlebürsten Siehe Kapitel 8.10.2...

  • Seite 24: Acs 2 Fahrpult: Fehlercodes Und Diagnostikcodes

    ® Invacare - Kite Service Anleitung ACS 2 Fahrpult: Fehlercodes und Diagnostikcodes Die Antriebselektronik kann einige Störungen automatisch beheben. In diesem Fall wird die Statusanzeige aufhören zu blinken. Schalten Sie das Fahrpult mehrmals ein und aus. Jedes Mal ungefähr 5 Sekunden warten, bevor das Fahrpult wieder eingeschaltet wird. Falls der Fehler dadurch nicht behoben wird, ermitteln Sie die Ursache anhand des Blinkcodes aus der nachfolgenden Tabelle.
  • Seite 25 ® Invacare - Kite Service Anleitung Blinkcode Mögliche Ursache Lösung Dokumentation 11 x Blinken Antriebsmotoren Fahrpult ein- und überlastet / überhitzt ausschalten / ggf. warten 12 x Blinken Kompatibilitätsprobleme Inkorrektes Modul Siehe Kapitel 8.2 zwischen den Modulen entfernen...

  • Seite 26: Testprozeduren

    ® Invacare - Kite Service Anleitung Testprozeduren Motor testen Voraussetzungen: · Digitalmultimeter mit Widerstandsmessung · Ermitteln Sie am Fahrpult welcher Motor möglicherweise defekt ist, wie im Kapitel 6.2 beschrieben. · Schalten Sie die Elektronik am Fahrpult aus. · Entfernen Sie die hintere Verkleidung, wie im Kapitel 8.1.1 beschrieben.

  • Seite 27: Elektro-Mechanische Parkbremse Testen

    ® Invacare - Kite Service Anleitung Elektro-Mechanische Parkbremse testen Hinweis Dieser Test sollte nur bei Elektrofahrzeugen mit konventioneller Motor/Getriebe-Einheit durchgeführt werden. ACHTUNG! Es sind Sachschäden am Elektronikmodul durch Kurzschluss in der elektro-mechanischen Bremse möglich. · Schließen Sie KEINE elektro-mechanische Bremse mit Kurzschluss an ein intaktes Elektronikmodul! ·...
  • Seite 28 Motorsteckers (3) an und messen Sie den Widerstand zwischen den Kontakten. · Wenn ein Defekt vorliegt, tauschen Sie den Motor aus und schicken Sie den Motor zum Invacare® Service zur Kontrolle bzw. Reparatur. Hinweis Ein Widerstand zwischen 40 und 80 kennzeichnet eine intakte Bremse.

  • Seite 29: Prüfen Eines Aktuators

    ® Invacare - Kite Service Anleitung Prüfen eines Aktuators Benötigte Teile/Werkzeuge: · Digitalmultimeter mit Widerstandsmessung · Schalten Sie die Elektronik am Fahrpult aus. · Entfernen Sie die hintere Verkleidung, wie im Kapitel 8.1.1 beschrieben. · Prägen Sie sich die Lage der Kabel und die Steckplätze der verschiedenen Stecker genau ein.

  • Seite 30: Reparaturarbeiten

    ® Invacare - Kite Service Anleitung Reparaturarbeiten VORSICHT! Verletzungsgefahr und Gefahr von Sachschäden, wenn bei Rollstühlen mit Lifter die Reduzierung der Maximalgeschwindigkeit nicht funktioniert! · Die Steuerung des Rollstuhls muss die Maximalgeschwindigkeit reduzieren, sobald der Lifter hochgefahren wird. · Testen Sie nach jeder Wartung und jedem Umbau am Rollstuhl, ob die Reduzierung der Maximalgeschwindigkeit funktioniert.

  • Seite 31: Mittlere Verkleidung

    ® Invacare - Kite Service Anleitung 8.1.2 Mittlere Verkleidung Mittlere Verkleidung demontieren: · Entfernen Sie die hintere Verkleidung, wie im Kapitel 8.1.1 beschrieben. · Lösen Sie die beiden Rändelschrauben (1) auf der linken und rechten Seite des Stuhls. · Ziehen Sie die Verkleidung nach hinten aus dem Rollstuhl.

  • Seite 32: Seitenverkleidung

    ® Invacare - Kite Service Anleitung 8.1.3 Seitenverkleidung Voraussetzungen: · 4 mm Innensechskantschlüssel Seitenverkleidung demontieren: · Lösen Sie die Innensechskantschraube (1) mit einem 4 mm Innensechskantschlüssel. · Entfernen Sie die Verkleidung (2). Seitenverkleidung montieren: · Montieren Sie die Teile in der umgekehrten Reihenfolge.

  • Seite 33: Vordere Verkleidung

    ® Invacare - Kite Service Anleitung 8.1.4 Vordere Verkleidung Voraussetzungen: · 4 mm Innensechskantschlüssel · 5 mm Innensechskantschlüssel · 10 mm Innensechskantschlüssel · 11 mm Steckschlüssel · 13 mm Steckschlüssel · 13 mm Maulschlüssel · 19 mm Maulschlüssel · 36 mm Maulschlüssel ·...

  • Seite 34: Spritzschutz Vorne Austauschen

    ® Invacare - Kite Service Anleitung 8.1.5 Spritzschutz vorne austauschen WARNUNG: Quetschgefahr! Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße! · Lassen Sie sich von einer zweiten Person helfen. Verletzungsgefahr durch unkontrollierte Bewegungen des Rollstuhls! · Schalten Sie die Stromversorgung aus (EIN/AUS-Taste).

  • Seite 35: Spritzschutz Hinten Austauschen

    ® Invacare - Kite Service Anleitung 8.1.6 Spritzschutz hinten austauschen Voraussetzungen: · 6 mm Innensechskantschlüssel Hinweis Abhängig von der Sitztiefe, Sitzbreite und den verwendeten Sitzträgerplatten müssen verschiedene Schmutzfänger montiert werden. Spritzschutz demontieren: · Lösen und entfernen Sie die beiden Innensechskantschrauben (1) inkl. der Unterlegscheiben.

  • Seite 36: Elektronikmodule

    ACHTUNG: Jede Veränderung des Fahrprogramms kann das Fahrverhalten und die Kippstabilität des Rollstuhls beeinträchtigen! · Veränderungen am Fahrprogramm dürfen ausschließlich von geschulten Invacare®- Fachhändlern vorgenommen werden! · Eine Gewährleistung für das sichere Fahrverhalten des Rollstuhls - insbesondere die Kippstabilität - kann von Invacare® nur für unveränderte Standard-Fahrprogramme übernommen werden!
  • Seite 37 ® Invacare - Kite Service Anleitung · Ziehen Sie die Stecker (1) vom Powermodul (3) und vom Aktuatormodul (4). · Lösen Sie die beiden Muttern (2) mit einem 8 mm Steckschlüssel. · Ziehen Sie das Aktuatormodul mit der Halterung nach hinten von den Führungen ab.

  • Seite 38: Aktuatormodul Austauschen

    ® Invacare - Kite Service Anleitung 8.2.2 Aktuatormodul austauschen Voraussetzungen: · 7 mm Steckschlüssel · Kreuzschlitzschraubendreher, Größe 2 Aktuatormodul demontieren: · Schalten Sie die Elektronik am Fahrpult aus. · Entfernen Sie die hintere Verkleidung, wie im Kapitel 8.1.1 beschrieben. ·...

  • Seite 39: G-Trac-Sensor Austauschen

    ® Invacare - Kite Service Anleitung 8.2.3 G-Trac-Sensor austauschen Voraussetzungen: · 10 mm Maulschlüssel G-Trac-Sensor demontieren: · Schalten Sie die Elektronik am Fahrpult aus. · Entfernen Sie die hintere Verkleidung, wie im Kapitel 8.1.1 beschrieben. · Prägen Sie sich die Lage der Kabel und die Steckplätze der verschiedenen Stecker genau ein.

  • Seite 40: Lichtplatine Austauschen

    ® Invacare - Kite Service Anleitung 8.2.4 Lichtplatine austauschen Voraussetzungen: · 8 mm Maulschlüssel · Kreuzschlitzschraubendreher, Größe 2 Lichtplatine demontieren: · Schalten Sie die Elektronik am Fahrpult aus. · Entfernen Sie die hintere Verkleidung, wie im Kapitel 8.1.1 beschrieben. ·...

  • Seite 41: Fahrpult Austauschen

    WARNUNG! Jede Veränderung des Fahrprogramms kann das Fahrverhalten und die Kippstabilität des Rollstuhls beeinträchtigen! · Veränderungen am Fahrprogramm dürfen ausschließlich von geschulten Invacare®- Fachhändlern vorgenommen werden! · Eine Gewährleistung für das sichere Fahrverhalten des Rollstuhls - insbesondere die Kippstabilität - kann von Invacare® nur für unveränderte Standard-Fahrprogramme...

  • Seite 42: Fahrprogrammauswahl Nach Komponententausch

    ® Invacare - Kite Service Anleitung 8.2.6 Fahrprogrammauswahl nach Komponententausch Das Fahrprogramm wird sowohl im Fahrpult, als auch in dem Powermodul gespeichert. Wird eine der beiden Komponenten ausgetauscht, muss dem System mitgeteilt werden, welche der Komponenten nicht getauscht wurde und somit das aktuelle Steuerungsprofil enthält.

  • Seite 43: Profilauswahl Mit Fahrpult Rem

    ® Invacare - Kite Service Anleitung 8.2.6.2 Profilauswahl mit Fahrpult REM 550 · Stecken Sie den Stecker in das Fahrpult bzw. in das Powermodul. · Schalten Sie das Fahrpult ein. Das Display (2) zeigt an, dass Sie ein Profil auswählen sollen.

  • Seite 44: Software Aktualisieren

    - Kite Service Anleitung Software aktualisieren Die Fahrprogramme für Elektrorollstühle werden von Invacare kontinuierlich weiterentwickelt und verbessert. Deshalb sollte grundsätzlich bei jeder Reparatur oder regelmäßigen Wartung geprüft werden, ob die Versionsnummer des Fahrprogramms aktuell ist. Falls eine neuere Version verfügbar ist, sollte das Fahrprogramm aktualisiert werden. Die Vorgehensweise zum Aktualisieren des Fahrprogramms wird in der Bedienungsanleitung für...

  • Seite 45: Batterien

    ® Invacare - Kite Service Anleitung Batterien 8.4.1 Batterien austauschen VORSICHT! Verletzungsgefahr und Gefahr von Sachschäden bei unsachgemäßem Behandeln der Batterien! · Die Installation neuer Batterien darf nur von autorisiertem Fachpersonal ausgeführt werden. · Beachten Sie die Warnhinweise auf den Batterien.
  • Seite 46 ® Invacare - Kite Service Anleitung · Ziehen Sie das Batteriekabel vom Powermodul ab. · Lösen und entfernen Sie die beiden Rändelschrauben (4). · Lösen und entfernen Sie die Rändelschraube (2). · Klappen Sie die Rückfront (1) inklusive der Elektonikmodule nach unten.
  • Seite 47 ® Invacare - Kite Service Anleitung · Ziehen Sie die Gummikappen (2) von beiden Batteriepolen (1). · Lösen und entfernen Sie die Polschrauben mit einem 11 mm Steckschlüssel. · Entfernen Sie die Batteriekabel. · Ziehen Sie die Batterie (3) an dem Gurt (4) auf die Rückklappe.

  • Seite 48: Mit Beschädigten Batterien Richtig Umgehen

    ® Invacare - Kite Service Anleitung 8.4.2 Mit beschädigten Batterien richtig umgehen WARNUNG: Verätzungsgefahr! Verletzungsgefahr durch austretende Säure. · Tragen Sie beim Umgang mit Batterien säurefeste Schutzhandschuhe. · Tragen Sie beim Umgang mit Batterien eine Schutzbrille. Verhalten bei Austritt von Batteriesäure: ·...

  • Seite 49: Hauptsicherung Prüfen Und Austauschen

    ® Invacare - Kite Service Anleitung Hauptsicherung prüfen und austauschen ACHTUNG: Brandgefahr! · Verwenden Sie immer eine originale Streifensicherung mit zugelassener Stromstärke. · Falls die Hauptsicherung durchgebrannt ist, erst die Ursache beheben, bevor eine neue eingebaut wird. ACHTUNG: Feuergefahr! Durch falsch montierte Streifensicherungen kann es zu Funkenbildung kommen! ·...

  • Seite 50: Kabel Prüfen

    ® Invacare - Kite Service Anleitung · Erst wenn der Fehler behoben ist, darf die Hauptsicherung gewechselt werden! · Entfernen Sie die Muttern (3) der Streifensicherung mit einem 8 mm Steckschlüssel. · Ersetzen Sie die Streifensicherung. Hauptsicherung montieren: · Montieren Sie alle Teile wieder umgekehrter Reihenfolge.

  • Seite 51: Lichtanlage

    ® Invacare - Kite Service Anleitung Lichtanlage 8.7.1 Frontscheinwerfer komplett austauschen (LED Lichtanlage) Hinweis Der Austausch einer einzelnen LED ist nicht vorgesehen. Tauschen Sie im Falle eines Defektes den gesamten Frontscheinwerfer. Voraussetzungen: · Maulschlüssel 7 mm · Innensechskantschlüssel 3 mm ·...
  • Seite 52 ® Invacare - Kite Service Anleitung · Den Stecker des Frontscheinwerfers von der Lichtplatine lösen. · Das Kabel freilegen, ggf. Kabelbinder entfernen. · Die Mutter (2) mit einem 7 mm Maulschlüssel und einem 3 mm Innensechskantschlüssel lösen. · Den Frontscheinwerfer (1) vom Lampenhalter (3) abnehmen.

  • Seite 53: Lampenhalter Vorne Austauschen (Led Lichtanlage)

    ® Invacare - Kite Service Anleitung 8.7.2 Lampenhalter vorne austauschen (LED Lichtanlage) Voraussetzungen: · Maulschlüssel 7 mm · Innensechskantschlüssel 3 mm · TX25 Torx-Schlüssel · Seitenschneider · Kabelbinder · Die Mutter (2) mit einem 7 mm Maulschlüssel und einem 3 mm Innensechskantschlüssel lösen und entfernen.

  • Seite 54: Rücklicht Komplett Austauschen (Led Lichtanlage)

    ® Invacare - Kite Service Anleitung 8.7.3 Rücklicht komplett austauschen (LED Lichtanlage) Hinweis Der Austausch einer einzelnen LED ist nicht vorgesehen. Tauschen Sie im Falle eines Defektes das gesamte Rücklicht. Rücklicht demontieren: · Schalten Sie die Elektronik am Fahrpult aus.

  • Seite 55: Glühlampe Vorne Austauschen (Konventionelle Lichtanlage)

    ® Invacare - Kite Service Anleitung 8.7.4 Glühlampe vorne austauschen (Konventionelle Lichtanlage) Voraussetzungen: · Kreuzschlitzschraubendreher Größe 2 · Lösen Sie die verdeckte Kreuzschlitzschraube (1) auf der Rückseite der Scheinwerfer-Blinker- Kombination. · Entfernen Sie den transparenten Kunststoffdeckel. · Tauschen Sie die defekte Glühlampe aus.

  • Seite 56: Fronscheinwerfer Komplett Austauschen (Konventionelle Lichtanlage)

    ® Invacare - Kite Service Anleitung 8.7.5 Fronscheinwerfer komplett austauschen (Konventionelle Lichtanlage) Voraussetzungen: · Kreuzschlitzschraubendreher Größe 2 · Seitenschneider · Kabelbinder Frontscheinwerfer demontieren: · Schalten Sie die Elektronik am Fahrpult aus. · Entfernen Sie die hintere und die mittlere Verkleidung, wie in den Kapiteln 8.1.1 und 8.1.2 beschrieben.

  • Seite 57: Lampenhalter Vorne Austauschen (Konventionelle Lichtanlage)

    ® Invacare - Kite Service Anleitung · Lösen Sie die beiden Kreuzschlitzschrauben (1). · Nehmen Sie den Scheinwerfer von dem Lampenhalter ab. · Tauschen Sie den Scheinwerfer aus. Frontscheinwerfer montieren: · Montieren Sie alle Teile wieder in der umgekehrten Reihenfolge.
  • Seite 58 ® Invacare - Kite Service Anleitung Lampenhalter demontieren: · Lösen Sie die beiden Torx-Schrauben (2). · Nehmen Sie die Scheinwerferhalterung (1) ab. · Tauschen Sie die Halterung aus. Lampenhalter montieren: · Montieren Sie alle Teile wieder in der umgekehrten Reihenfolge.

  • Seite 59: Glühlampe Hinten Austauschen (Konventionelle Lichtanlage)

    ® Invacare - Kite Service Anleitung 8.7.7 Glühlampe hinten austauschen (Konventionelle Lichtanlage) Voraussetzungen: · Kreuzschlitzschraubendreher Größe 2 · Lösen Sie die Kreuzschlitzschraube (1) im transparenten Deckel der Rücklicht-Blinker- Kombination. · Entfernen Sie den transparenten Kunststoffdeckel. · Tauschen Sie die defekte Glühlampe aus.

  • Seite 60: Rücklicht Komplett Austauschen (Konventionelle Lichtanlage)

    ® Invacare - Kite Service Anleitung 8.7.8 Rücklicht komplett austauschen (Konventionelle Lichtanlage) Voraussetzungen: · 8 mm Steckschlüssel Rücklicht demontieren: · Schalten Sie die Elektronik am Fahrpult aus. · Entfernen Sie die hintere Verkleidung, wie im Kapitel 8.1.1 beschrieben. · Prägen Sie sich die Lage der Kabel und die Steckplätze der verschiedenen Stecker genau ein.

  • Seite 61: Lampenhalter Hinten Austauschen (Konventionelle Lichtanlage)

    ® Invacare - Kite Service Anleitung 8.7.9 Lampenhalter hinten austauschen (Konventionelle Lichtanlage) Voraussetzungen: · Kreuzschlitzschraubendreher Größe 2 · 8 mm Steckschlüssel · 4 mm Innensechskantschlüssel · 5 mm Innensechskantschlüssel Lampenhalter demontieren: · Entfernen Sie das komplette Rücklicht, wie im Kapitel 8.7.8 beschrieben.

  • Seite 62: Vorderräder

    ® Invacare - Kite Service Anleitung Vorderräder 8.8.1 Reifenpanne vorne beheben · Beheben Sie die Reifenpanne, wie im Gebrauchsanweisung des Rollstuhls beschrieben. 8.8.2 Ersetzen der Lenkkopflager an den Lenkrädern WARNUNG: Quetschgefahr! Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße! ·...
  • Seite 63 ® Invacare - Kite Service Anleitung · Plastikkappe (1) mit dem großen Schraubendreher vorsichtig entfernen. · Die 19 mm Mutter (1) mit dem Steckschlüssel lösen und entfernen. Das Rad so halten, dass es beim Entfernen der Mutter nicht rotiert. ·...

  • Seite 64: Radwechsel (Normales Vorderrad)

    ® Invacare - Kite Service Anleitung ACHTUNG: Gefahr von Sachschäden. Falsche Montage kann die Lager beschädigen und zum Herausfallen der Lenkräder führen! · Montieren Sie die Lager immer so, dass die schmalen Ränder der Kugellager gegenüberliegen (innen). · Montieren Sie die Lager immer so, dass der Lenkkopfbolzen und die Mutter immer gegen die breiten (Außen-)Ränder der Kugellager drücken.
  • Seite 65 ® Invacare - Kite Service Anleitung Rad demontieren: · Bocken Sie den Rollstuhl zusammen mit einer zweiten Person auf mehrere Holzklötze auf. · Entfernen Sie die Kunststoffkappe (5) mit einem Schlitzschraubendreher. · Erhitzen Sie die Mutter (4) mit einem Heißluftfön, um die Schraubensicherung zu lösen.

  • Seite 66: Radwechsel (Gefedertes Vorderrad)

    ® Invacare - Kite Service Anleitung 8.8.4 Radwechsel (gefedertes Vorderrad) WARNUNG: Quetschgefahr! Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße! · Lassen Sie sich von einer zweiten Person helfen. Verletzungsgefahr durch unkontrollierte Bewegungen des Rollstuhls! · Schalten Sie die Stromversorgung aus (EIN/AUS-Taste).

  • Seite 67: Antriebsräder

    ® Invacare - Kite Service Anleitung Antriebsräder 8.9.1 Antriebsrad austauschen WARNUNG: Quetschgefahr! Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße! · Lassen Sie sich von einer zweiten Person helfen. Verletzungsgefahr durch unkontrollierte Bewegungen des Rollstuhls! · Schalten Sie die Stromversorgung aus (EIN/AUS-Taste).

  • Seite 68: Reifen Oder Schlauch Austauschen

    ® Invacare - Kite Service Anleitung 8.9.2 Reifen oder Schlauch austauschen Hinweis Es gibt drei verschiedene Reifen- bzw. Schlaucharten, bei deren Austausch bestimmte Punkte beachtet werden müssen. Die Reifen- bzw. Schlaucharten sind leicht zu unterscheiden: · Luftreifen haben schwarze Ventilkappen.
  • Seite 69 ® Invacare - Kite Service Anleitung VORSICHT: Explosionsgefahr! Beim Fahrzeug mit Luftbereifung explodiert das Rad, wenn nicht vor dem Entfernen des Rads die Luft herausgelassen wird! · Lassen Sie immer die Luft aus dem Rad bevor Sie es entfernen. Drücken Sie den Federstift in der Mitte des Ventils ein.
  • Seite 70 ® Invacare - Kite Service Anleitung · Schrauben Sie die Ventilkappe (2) ab. · Drücken Sie den Federstift des Ventils und entlüften Sie den Reifen komplett. · Lösen Sie die fünf 6 mm Innensechskantschrauben (4) auf der Innenseite des Rades.

  • Seite 71: Pannensicheren Reifen Austauschen

    ® Invacare - Kite Service Anleitung 8.9.2.2 Pannensicheren Reifen austauschen Voraussetzungen: · 6 mm Innensechskantschlüssel · Zwei längliche Holzklötze, mind. 14 x 14 x 30 cm · Drei Schraubzwingen mit Kunststoffkappen · Drehmomentschlüssel 5 – 25 Nm (oder ähnlich) · Talkumpuder Reifen demontieren: ·...

  • Seite 72: Antriebsradnabe Austauschen

    ® Invacare - Kite Service Anleitung 8.9.3 Antriebsradnabe austauschen ACHTUNG! Sachschäden am Rollstuhl möglich! Es kann zu Kollisionen kommen, wenn Passscheiben bei Montagearbeiten an den Antriebsrädern entfernt werden! · Häufig werden zum Ausgleich von Toleranzen Passscheiben zwischen Antriebswelle und Radnabe gelegt. Sollten diese Passscheiben entfernt und nicht wieder eingesetzt werden, kann es zu Kollisionen kommen.

  • Seite 73: Antriebseinheit

    ® Invacare - Kite Service Anleitung 8.10 Antriebseinheit 8.10.1 Motor-Getriebe-Einheit austauschen WARNUNG: Quetschgefahr! Der Rollstuhl ist sehr schwer. Verletzungsgefahr für die Hände und Füße! · Lassen Sie sich von einer zweiten Person helfen. Verletzungsgefahr durch unkontrollierte Bewegungen des Rollstuhls! · Schalten Sie die Stromversorgung aus (EIN/AUS-Taste).
  • Seite 74 ® Invacare - Kite Service Anleitung · Lösen Sie die vier Innensechskantschrauben (1) mit einem 6 mm Innensechskantschlüssel und einem 13 mm Steckschlüssel. · Entfernen sie die Schrauben zusammen mit den Unterlegscheiben. · Ziehen Sie die Motor-Getriebe-Einheit (3) nach vorne aus der Halterung (2). Beachten Sie dabei das hohe Gewicht der Einheit.

  • Seite 75: Motor-Getriebe-Verschlussring Austauschen/Drehen

    ® Invacare - Kite Service Anleitung 8.10.2 Motor-Getriebe-Verschlussring austauschen/drehen VORSICHT: Quetschgefahr! Die Motor-Getriebe-Einheit ist sehr schwer. Verletzungsgefahr für die Hände! · Beachten Sie das hohe Gewicht. Voraussetzungen: · 10 mm Steckschlüssel Verschlussring demontieren: · Demontieren Sie die Motor-Getriebeeinheit, wie in Kapitel 8.10.1 beschrieben.

  • Seite 76: Motor-/Getriebe-Kupplung Austauschen

    ® Invacare - Kite Service Anleitung 8.10.3 Motor-/Getriebe-Kupplung austauschen VORSICHT: Quetschgefahr! Die Motor-Getriebe-Einheit ist sehr schwer. Verletzungsgefahr für die Hände! · Beachten Sie das hohe Gewicht. Voraussetzungen: · 10 mm Steckschlüssel Motor-/Getriebe-Kupplung demontieren: · Demontieren Sie die Motor-Getriebeeinheit, wie in Kapitel 8.10.1 beschrieben.
  • Seite 77 ® Invacare - Kite Service Anleitung Motor-/Getriebe-Kupplung montieren: · Setzen Sie die neue Kupplung (7) auf die Motorachse. Achten Sie auf die Position der Nut. · Setzen Sie den Verschlussring (5) an Motor (4) oder Getriebe (1) an. · Stecken Sie den Motor vorsichtig in das Getriebe. Achten Sie auf die Position der Nut in der Getriebeachse.

  • Seite 78: Kohlebürsten Austauschen

    ® Invacare - Kite Service Anleitung 8.10.4 Kohlebürsten austauschen Hinweis Der Rollstuhl kann mit 2- oder 4-Pol-Motoren ausgeführt sein. Tauschen Sie immer alle Kohlebürsten an beiden Motoren aus. Verwenden Sie nur Kohlenbürsten gleichen Typs. ACHTUNG: Quetschgefahr! · Der Rollstuhl ist sehr schwer. Lassen Sie sich von einer zweiten Person helfen! WARNUNG: Quetschgefahr! Der Rollstuhl ist sehr schwer.
  • Seite 79 ® Invacare - Kite Service Anleitung · Lösen Sie nacheinander alle vier Kunststoffkappen (3) mit einem Schlitzschraubendreher und entfernen Sie die Kappen. · Ziehen Sie die Kohlebürsten (4) ein Stück weit aus der Bürstenhalterung. Beachten Sie Einbauposition und -lage der Kohlenbürste.

  • Seite 80: Gummidämpfer Austauschen

    ® Invacare - Kite Service Anleitung 8.11 Gummidämpfer austauschen Voraussetzungen: · 13 mm Steckschlüssel · Verschiedene Holzklötze Hinweis In den folgenden Arbeitsschritten wird der Rollstuhl hinten manuell angehoben und mit Holzklötzen in dieser Position gehalten. Alternativ können Sie dieses auch mit einem Kran oder Kettenzug und Trageschlaufen erreichen, wenn Ihre Werkstatt entsprechend ausgerüstet ist.
  • Seite 81 ® Invacare - Kite Service Anleitung · Drehen Sie den Gummidämpfer mit der Hand, von oben gesehen im Uhrzeigersinn, und tauschen Sie ihn aus. · Wiederholen Sie dieses auf der anderen Seite des Rollstuhls. Gummidämpfer montieren: · Montieren Sie die Teile in der umgekehrten Reihenfolge.

  • Seite 82: Rohrrahmen Austauschen

    ® Invacare - Kite Service Anleitung 8.12 Rohrrahmen austauschen Voraussetzungen: · 4 mm Innensechskantschlüssel · 5 mm Innensechskantschlüssel · 11 mm Steckschlüssel · 13 mm Steckschlüssel · 19 mm Steckschlüssel · 13 mm Maulschlüssel · 24 mm Maulschlüssel · 19 mm Ringschlüssel ·...
  • Seite 83 ® Invacare - Kite Service Anleitung Rohrrahmen montieren: · Montieren Sie die Teile in der umgekehrten Reihenfolge. · Ziehen Sie die selbstsichernden Muttern (4) mit 120 Nm fest.

  • Seite 84: Doppellager Der Dual Swing Technology (D.s.t.) Austauschen

    ® Invacare - Kite Service Anleitung 8.13 Doppellager der Dual Swing Technology (D.S.T.) austauschen Voraussetzungen: · 4 mm Innensechskantschlüssel · 5 mm Innensechskantschlüssel · 10 mm Innensechskantschlüssel · 11 mm Steckschlüssel · 13 mm Steckschlüssel · 13 mm Maulschlüssel · 24 mm Maulschlüssel ·...
  • Seite 85 ® Invacare - Kite Service Anleitung · Wiederholen Sie diese Arbeitsschritte auf der anderen Seite des Rollstuhls. · Schieben Sie den Sitz und den Rohrrahmen auf den Vorderrädern zur Seite. Achten Sie beim Ablegen darauf, dass der Rohrrahmen nicht verkratzt.

  • Seite 86: Batteriekasten Austauschen

    ® Invacare - Kite Service Anleitung 8.14 Batteriekasten austauschen Voraussetzungen: · 4 mm Innensechskantschlüssel · 5 mm Innensechskantschlüssel · 6 mm Innensechskantschlüssel · 10 mm Innensechskantschlüssel · 8 mm Steckschlüssel · 11 mm Steckschlüssel · 13 mm Steckschlüssel · 13 mm Maulschlüssel ·...

  • Seite 87: Aktuator Der Sitzwinkelverstellung Austauschen

    ® Invacare - Kite Service Anleitung 8.15 Aktuator der Sitzwinkelverstellung austauschen Voraussetzungen: · Schraubendreher, flach, Breite ca. 6 mm · Seitenschneider · Kleiner Hammer · Kabelbinder · Entfernen Sie die Beinstützen. · Schalten Sie die Elektronik am Fahrpult aus. ·...
  • Seite 88 ® Invacare - Kite Service Anleitung · SL-Sicherung (2) des oberen Haltebolzens (1) mit dem Schraubendreher entfernen. · Haltebolzen (1) herausziehen. · Verstellspindel mit Aktuator herausziehen. · Neue Verstellspindel mit Aktuator einsetzen. · Haltebolzen und SL-Sicherungen wieder einsetzen. Die SL-Sicherungen mit dem Hammer sicher am Haltebolzen befestigen.

  • Seite 89: Modul Der Sitzwinkelverstellung Austauschen

    ® Invacare - Kite Service Anleitung 8.16 Modul der Sitzwinkelverstellung austauschen WARNUNG: Quetschgefahr! Der Sitz /Sitzträger ist sehr schwer. Verletzungsgefahr für Hände und Füße! · Lassen Sie sich von einer zweiten Person helfen. Voraussetzungen: · 10 mm Innensechskantschlüssel · 13 mm Maulschlüssel ·...
  • Seite 90 ® Invacare - Kite Service Anleitung · Die vier Schrauben (2) lösen und entfernen. Je nach Modul der Sitzwinkelverstellung für alle vier Schrauben einen 13 mm Maulschlüssel oder einen 5 mm Innensechskantschlüssel für die vorderen beiden und einen 13 mm Maulschlüssel für die hinteren beiden...

  • Seite 91: Lifter-/ Sitzwinkelverstellung-Modul Austauschen

    ® Invacare - Kite Service Anleitung 8.17 Lifter-/ Sitzwinkelverstellung-Modul austauschen WARNUNG: Quetschgefahr! Der Sitz ist sehr schwer. Verletzungsgefahr für Hände und Füße! · Lassen Sie sich von einer zweiten Person helfen. Voraussetzungen: · 5 mm Innensechskantschlüssel · 6 mm Innensechskantschlüssel ·...
  • Seite 92 ® Invacare - Kite Service Anleitung · Öffnen Sie die Energiekette des Lifters: - Klappen Sie den Deckel (1) hoch. - Ziehen Sie die Lasche (2) aus dem Deckel heraus. - Wiederholen Sie dieses Glied für Glied. · Entfernen Sie die beiden Kabelbinder, die das Kabel an den Enden der Energiekette fixieren.
  • Seite 93 ® Invacare - Kite Service Anleitung WARNUNG: Quetschgefahr! Der Sitz ist sehr schwer. Verletzungsgefahr für Hände und Füße! · Lassen Sie sich von einer zweiten Person helfen. · Lösen Sie die vier Schrauben (1), die den Sitz mit dem Lifter-/Sitzwinkelverstellungs-Modul verbinden mit einem 5 mm Innensechskantschlüssel.
  • Seite 94 ® Invacare - Kite Service Anleitung · Die vier Schrauben (1) lösen. · Lifter-/ Sitzwinkelverstellung-Modul aus dem Rahmen heben. Modul der Sitzwinkelverstellung montieren: · Montieren Sie das Modul der Sitzwinkelverstellung in umgekehrter Reihenfolge. · Ziehen Sie die Verbindungsschrauben der Aufnahmen der Sitzwinkelverstellung und der Sitzträgeraufnahmen mit...

  • Seite 95: Rückeneinheit

    ® Invacare - Kite Service Anleitung 8.18 Rückeneinheit 8.18.1 Standard Rücken austauschen Voraussetzungen: · 5 mm Innensechskantschlüssel · 10 mm Steckschlüssel · 13 mm Steckschlüssel Rückeneinheit demontieren: · Entfernen Sie das Rückenkissen. · Lösen und entfernen Sie die Handräder (3).
  • Seite 96 ® Invacare - Kite Service Anleitung Rückeneinheit montieren: · Montieren Sie die Teile in umgekehrter Reihenfolge. · Überprüfen Sie zum Abschluss alle Funktionen des Fahrzeugs mit einer Probefahrt.

  • Seite 97: Standard Rücken Mit Quick Release Austauschen

    ® Invacare - Kite Service Anleitung 8.18.2 Standard Rücken mit Quick Release austauschen Voraussetzungen: · 5 mm Innensechskantschlüssel · 10 mm Steckschlüssel · 13 mm Steckschlüssel Rückeneinheit demontieren: · Entfernen Sie das Rückenkissen. · Lösen und entfernen Sie die Handräder (3).

  • Seite 98: Flex2-Rücken Austauschen

    ® Invacare - Kite Service Anleitung 8.18.3 Flex2-Rücken austauschen Voraussetzungen: · 5 mm Innensechskantschlüssel · 10 mm Steckschlüssel · 13 mm Steckschlüssel Rückeneinheit demontieren: · Entfernen Sie das Rückenkissen. · Lösen Sie die Handräder (6). · Entfernen Sie das Rückenrohr (1) von dem Rückenende (5).

  • Seite 99: Zubehörteile Montieren

    ® Invacare - Kite Service Anleitung Zubehörteile montieren Haltegurte austauschen Voraussetzungen: · 13 mm Steckschlüssel · 5 mm Innensechskantschlüssel Hinweis Damit sich die Gurtaufhängung frei drehen kann, ist als Abstandhalter eine Mutter zwischen den Unterlegscheiben (2) und (4) montiert. ·...

  • Seite 100: Betriebsstundenzähler

    ® Invacare - Kite Service Anleitung Betriebsstundenzähler 9.2.1 Betriebsstundenzähler austauschen Voraussetzungen: · Kreuzschlitzschraubendreher, Größe 2 · 7 mm Maulschlüssel Der Betriebsstundenzähler sitzt in der Seitenverkleidung. · Steckverbindung des Betriebsstundenzählers vom Fahrmotor trennen. · Seitenverkleidung entfernen, wie in Kapitel 8.1.3 beschrieben.
  • Seite 101 ® Invacare - Kite Service Anleitung ACHTUNG! Es sind Sachschäden durch falschen Anschluss möglich. Eine Verpolung der Stecker führt zu Schäden an der Elektronik des Betriebsstundenzählers. · Beachten Sie die richtige Polung beim Anschließen des Kabels. · Die Montage des Betriebsstundenzählers erfolgt in umgekehrter Reihenfolge.

  • Seite 102: Betriebsstundenzähler-Kabel Austauschen

    ® Invacare - Kite Service Anleitung 9.2.2 Betriebsstundenzähler-Kabel austauschen Voraussetzungen: · Kreuzschlitzschraubendreher, Größe 2 · Seitenschneider · Kabelbinder Der Betriebsstundenzähler sitzt in der Seitenverkleidung. · Steckverbindung des Betriebsstundenzählers vom Fahrmotor trennen. · Seitenverkleidung entfernen, wie in Kapitel 8.1.3 beschrieben. ·...
  • Seite 103 ® Invacare - Kite Service Anleitung · Die Montage des Betriebsstundenzählers erfolgt in umgekehrter Reihenfolge. · Kabel mit einem Kabelbinder (3) gegen Zug entlasten. · Stecker des blauen Leiters (-) auf den Steckkontakt des Betriebsstundenzählers stecken, der mit einer 2 gekennzeichnet ist.

  • Seite 104: Gepäckträger

    ® Invacare - Kite Service Anleitung Gepäckträger Voraussetzungen: · 5 mm Innensechskantschlüssel · 10 mm Maulschlüssel · Wenn keine konventionelle Lichtanlage montiert ist: Lösen und entfernen Sie die beiden Innensechskantschrauben (4) inkl. der Unterlegscheibe. · Wenn eine konventionelle Lichtanlage vorhanden ist: Lösen und entfernen Sie die beiden Innensechskantschrauben (4) inkl.

  • Seite 105: Weiteres Zubehör

    - Öffnen Sie die Klemmhebel der Gepäckträgerhalter. - Verschieben den Gepäckträger ein kleines Stück nach hinten. - Öffnen Sie die Klemmhebel der Gepäckträgerhalter. Weiteres Zubehör Hinweis Die Montageanleitungen für weiteres Zubehör erhalten Sie bei Ihrem Invacare®-Fachhändler oder direkt bei Invacare®.

  • Seite 106: Sitzposition Einstellen

    Sitzposition einstellen Um den Elektrorollstuhl optimal auf die Bedürfnisse des Benutzers anzupassen, empfiehlt es sich von einem autorisierten Invacare® Fachhändler die Sitzposition individuell einstellen zu lassen. Die Anpassung des Sitzes an die Sitzhaltung des Benutzers richtet sich nach dem angebauten Sitz und sollte in folgender Reihenfolge vorgenommen werden: Unterschenkellänge und Sitztiefe einstellen...

  • Seite 107: Unterschenkellänge Und Sitztiefe Einstellen

    ® Invacare - Kite Service Anleitung 10.1 Unterschenkellänge und Sitztiefe einstellen 10.1.1 Unterschenkellänge einstellen Siehe Gebrauchsanweisung. 10.1.2 Sitztiefe einstellen A: Sitztiefe B: Sitzschwerpunkt/-position Standardsitz Sitztiefe wird durch Verschieben der Rückenlehne eingestellt. Die Rückenhalter (siehe Kapitel 8.18) können in 3 verschiedenen Positionen auf der Sitzplatte...

  • Seite 108: Sitzhöhe Einstellen

    ® Invacare - Kite Service Anleitung Flex2-Sitz Der Flex2-Sitz wird direkt auf dem Grundrahmen befestigt. · Hintere Bohrungen (1) · Vordere Bohrungen (2) Hinweis Zum Einstellen der Sitztiefe sollte der Sitzrahmen zuerst in der mittleren Position auf dem Grundrahmen befestigt werden.

  • Seite 109: 12°-Sitzwinkelverstellung Mit Standardsitz Oder Flex2-Sitz

    ® Invacare - Kite Service Anleitung 10.2.1 12°-Sitzwinkelverstellung mit Standardsitz oder Flex2-Sitz Voraussetzungen: · 4 mm Innensechskantschlüssel · 13 mm Maulschlüssel · Schraubendreher, flach, Breite ca. 6 mm · Kleiner Hammer WARNUNG: Quetschgefahr! Der Sitz ist sehr schwer. Verletzungsgefahr für Hände und Füße! ·...
  • Seite 110 ® Invacare - Kite Service Anleitung Aktuatoraufnahme am Chassis einstellen Eine detaillierte Anleitung zum Aktuator ist in Kapitel 8.15 enthalten. · SL-Sicherung (1) des unteren Haltebolzens mit einem Schraubendreher entfernen. · Sitz abstützen. · Haltebolzen ziehen. · Aktuator mit Haltebolzen auf der gewünschten Höhe, entsprechend der...

  • Seite 111: 20°-Sitzwinkelverstellung Mit Flex2-Sitz

    ® Invacare - Kite Service Anleitung 10.2.2 20°-Sitzwinkelverstellung mit Flex2-Sitz Voraussetzungen: · 5 mm Innensechskantschlüssel · Schraubendreher, flach, Breite ca. 6 mm · Kleiner Hammer WARNUNG: Quetschgefahr! Der Sitz ist sehr schwer. Verletzungsgefahr für Hände und Füße! · Lassen Sie sich von einer zweiten Person helfen.
  • Seite 112 ® Invacare - Kite Service Anleitung · Sitz abstützen. · Schraube (1) mit Innensechskantschlüssel lösen und entfernen. Dabei auf die Unterlegscheibe achten. · Sitz mit Schraube (1) auf der gewünschten Höhe, entsprechend der Tabelle S. 111, einstellen. · Schraube (1) festziehen.

  • Seite 113: Sitzschwerpunkt Einstellen

    ® Invacare - Kite Service Anleitung 10.3 Sitzschwerpunkt einstellen Der Sitzschwerpunkt kann verstellt werden, indem der Sitzrahmen auf dem Sitzträger weiter vorne oder weiter hinten montiert wird. A: Sitztiefe B: Sitzschwerpunkt/-position Hinweis Das Nutzergewicht und die Sitztiefe haben großen Einfluss auf die Wahl des Sitzschwerpunktes.
  • Seite 114 ® Invacare - Kite Service Anleitung Anschraubpositionen verschiedener Sitze und der Module der Sitzwinkelverstellungen 12°-Sitzwinkelverstellung 1 – Anschraubpositionen Standardsitz 2 – Anschraubpositionen Flex2 A – Anschraubvarianten Flex2, siehe Details unten 20°-Sitzwinkelverstellung 2 – Anschraubpositionen Flex2 A – Anschraubvarianten Flex2, siehe Details unten Anschraubvarianten Flex2 1 –...

  • Seite 115: Standardsitz

    ® Invacare - Kite Service Anleitung 10.3.1 Standardsitz Voraussetzungen: · 4 mm Innensechskantschlüssel · 5 mm Innensechskantschlüssel · 13 mm Maulschlüssel · Schraubendreher, flach, Breite ca. 6 mm · Kleiner Hammer WARNUNG: Quetschgefahr! Der Sitz ist sehr schwer. Verletzungsgefahr für Hände und Füße! ·...

  • Seite 116: Flex2-Sitz

    ® Invacare - Kite Service Anleitung Das Bild zeigt wo sich die Bohrungen zur Befestigung des Sitzrahmens (3) auf dem Sitzträger befinden. · Hintere Bohrungen (1) · Vordere Schrauben (2) · Der Sitzrahmen kann nur in einer Position auf dem Sitzträger befestigt werden.
  • Seite 117 ® Invacare - Kite Service Anleitung · Verbindungsschrauben an den Positionen (2) lösen. 12°-Sitzwinkelverstellung 20°-Sitzwinkelverstellung...
  • Seite 118 ® Invacare - Kite Service Anleitung · Flex2-Sitz vor oder zurück schieben, bis die Verbindungsschrauben in den entsprechenden Variantenlöchern montiert werden können: 1 – Hinten 2 – Mitte 3 – Vorne Mit den drei Löchern am Sitzrahmen ergeben sich fünf mögliche Varianten.
