8.1.4 Hinterradausleger-Abdeckung öffnen
Voraussetzungen:
● 4 mm Innensechskantschlüssel
Hintere Abdeckung demontieren:
●

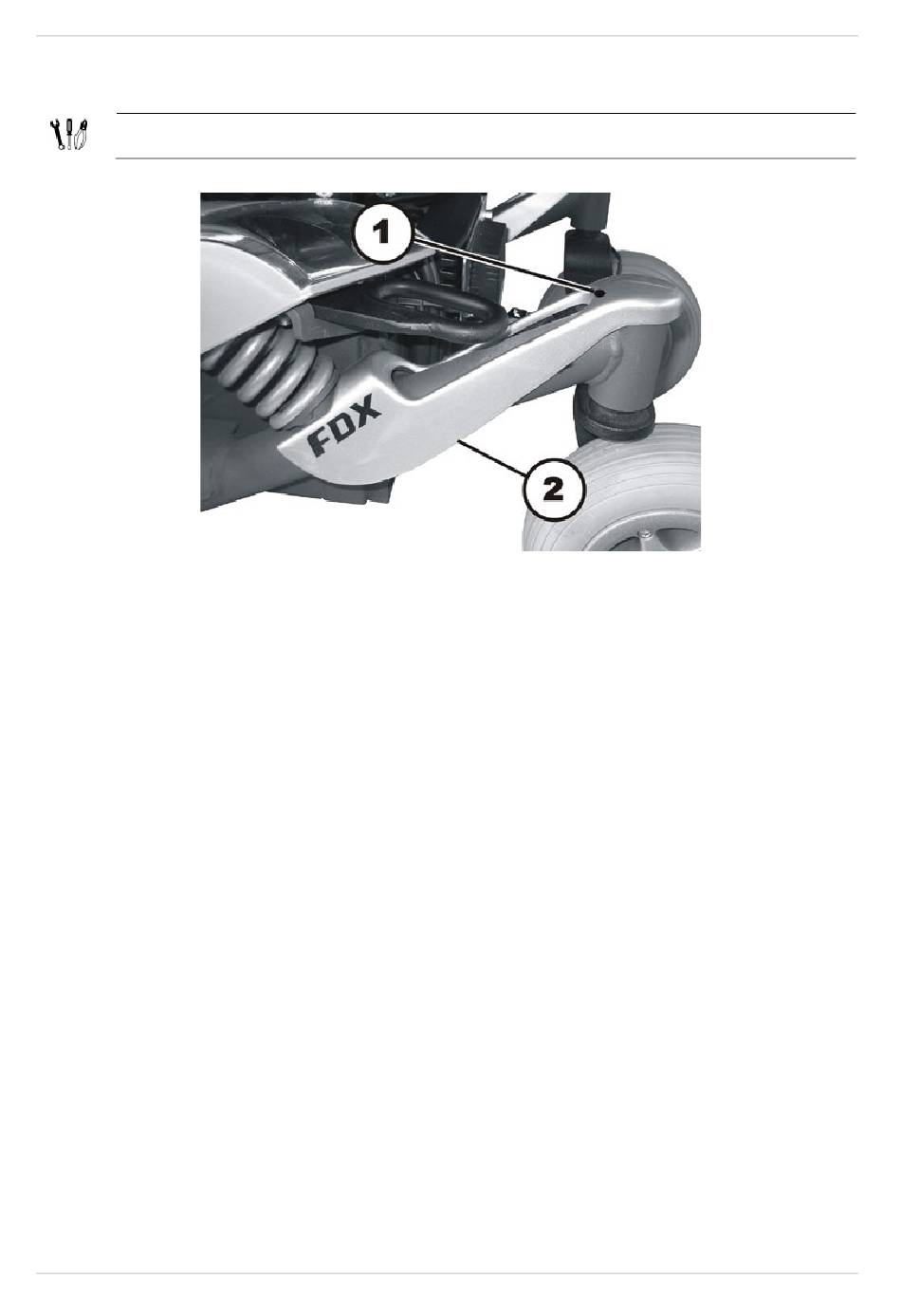

Lösen und entfernen Sie die Innensechskantschraube (1) mit einem 4 mm
Innensechskantschlüssel.
●
Ziehen Sie die Abdeckung hinten hoch und nehmen Sie sie ab. Die Abdeckung wird zusätzlich
durch Klettband gehalten.
Hintere Abdeckung montieren:
●
Montieren Sie die Teile in der umgekehrten Reihenfolge.
