8.11.2 Motor-Getriebe-Verschlussring austauschen/drehen

VORSICHT: Quetschgefahr!
Die Motor-Getriebe-Einheit ist sehr schwer. Verletzungsgefahr für die Hände!
● Beachten Sie das hohe Gewicht.
Voraussetzungen:
● 10 mm Steckschlüssel
Verschlussring demontieren:
●
Demontieren Sie die Motor-Getriebeeinheit, wie in Kapitel 8.11.1 beschrieben.
●

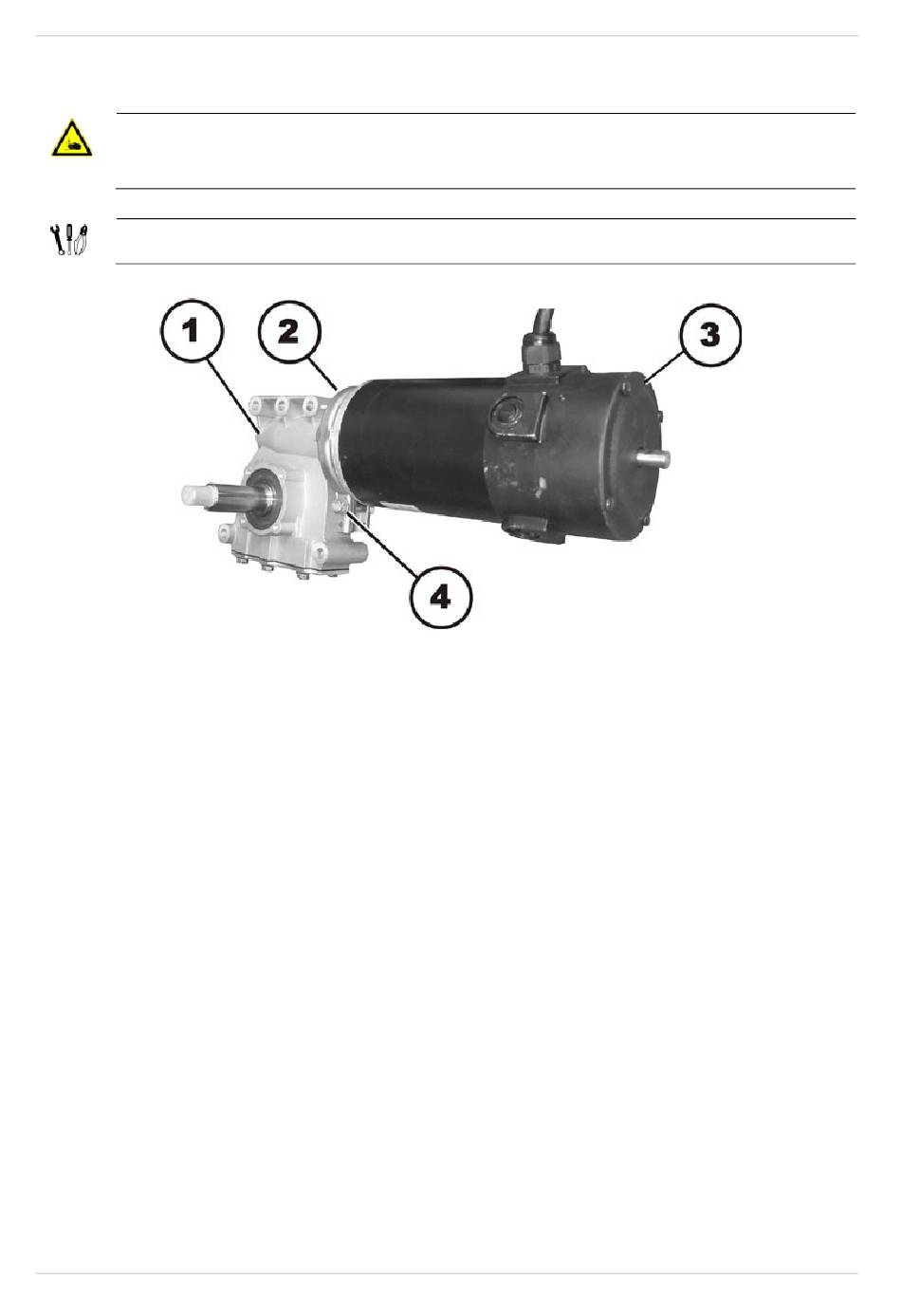

Lösen und entfernen Sie die selbstsichernde Mutter (4) inkl. der Unterlegscheibe mit einem
10 mm Steckschlüssel.
●
Entfernen Sie die Schlossschraube, die den Verschlussring (2) hält.
●
Biegen Sie den Verschlussring vorsichtig auseinander und nehmen Sie ihn ab.
Verschlussring montieren:
●
Montieren Sie den Verschlussring so, dass das viereckige Loch für die Schlossschraube an
der Innenseite des Rollstuhls liegt.
●
Stecken Sie die Schlossschraube durch den Verschlussring.
●
Montieren Sie die Unterlegscheibe und die selbstsichernde Mutter.
●
Ziehen Sie die selbstsichernde Mutter noch nicht endgültig fest, da der Motor beim Einbauen
noch ausgerichtet werden muss.
