8 Lichtanlage

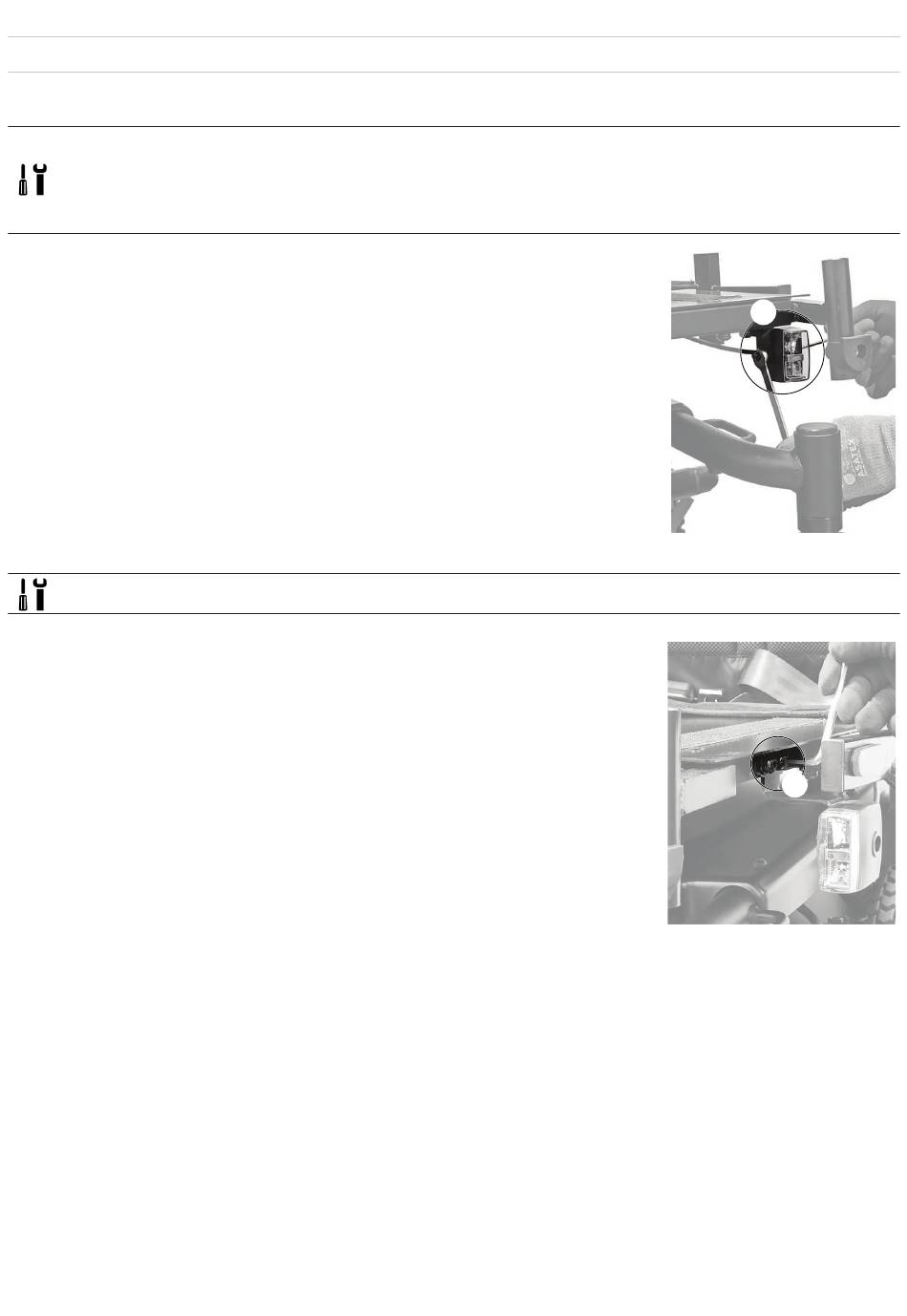

8.1 Austauschen der Vorderleuchte
4-mm-Innensechskantschlüssel
l
10-mm-Schraubenschlüssel
l
Seitenschneider
l
Kabelbinder
l
Abnehmen
1. Entfernen Sie die Kabelbinder, mit denen die Kabel der Vorderleuchte am Sitzrahmen fixiert
sind.
2. Trennen Sie die Kabel der Vorderleuchte vom Powermodul (siehe 10.3 Austauschen des
Powermoduls, Seite 35).
3. Lösen Sie die Schraube, Unterlegscheibe und Mutter A von der Vorderleuchte.
4. Bauen Sie die Vorderleuchte ab.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Fixieren Sie sämtliche Kabel wieder mit Kabelbindern am Sitzrahmen.
3. Alle Funktionen testen.
Austauschen der Vorderleuchtenhalterung
5-mm-Innensechskantschlüssel
l
Abnehmen
1. Es stehen zwei verschiedene Optionen zur Verfügung:
a. Entfernen Sie die Vorderleuchte (siehe Erläuterung oben).
oder
a. Entfernen Sie die Kabelbinder, mit denen die Kabel der Vorderleuchte am Sitzrahmen
fixiert sind.
b. Trennen Sie die Kabel der Vorderleuchte vom Powermodul (siehe 10.3 Austauschen
des Powermoduls, Seite 35).
2. Lösen Sie die Schrauben und Unterlegscheiben A.
3. Bauen Sie die Vorderleuchtenhalterung vom Sitzrahmen ab.
Anbringen
1. Die Teile in umgekehrter Ausbaureihenfolge einbauen.
2. Fixieren Sie sämtliche Kabel wieder mit Kabelbindern am Sitzrahmen.
3. Alle Funktionen testen.
1681521-A
8 Lichtanlage
A
A
