Montieren
Geräte im Verbund montieren
5
Montieren
Das Gerät kann auf einer Hutschiene gemäß EN 60715 (TS35) montiert oder auf eine Montage-
platte aufgeschraubt werden. Sowohl Verbundmontage als auch Einzelmontage sind möglich.
5.1
Gerät in Zone 2 und Zone 22 montieren
5.2
Geräte im Verbund montieren
Mit den Verbindern TBNN-S0... können Modulgruppen zur Verbundmontage der Geräte gebil-
det werden.

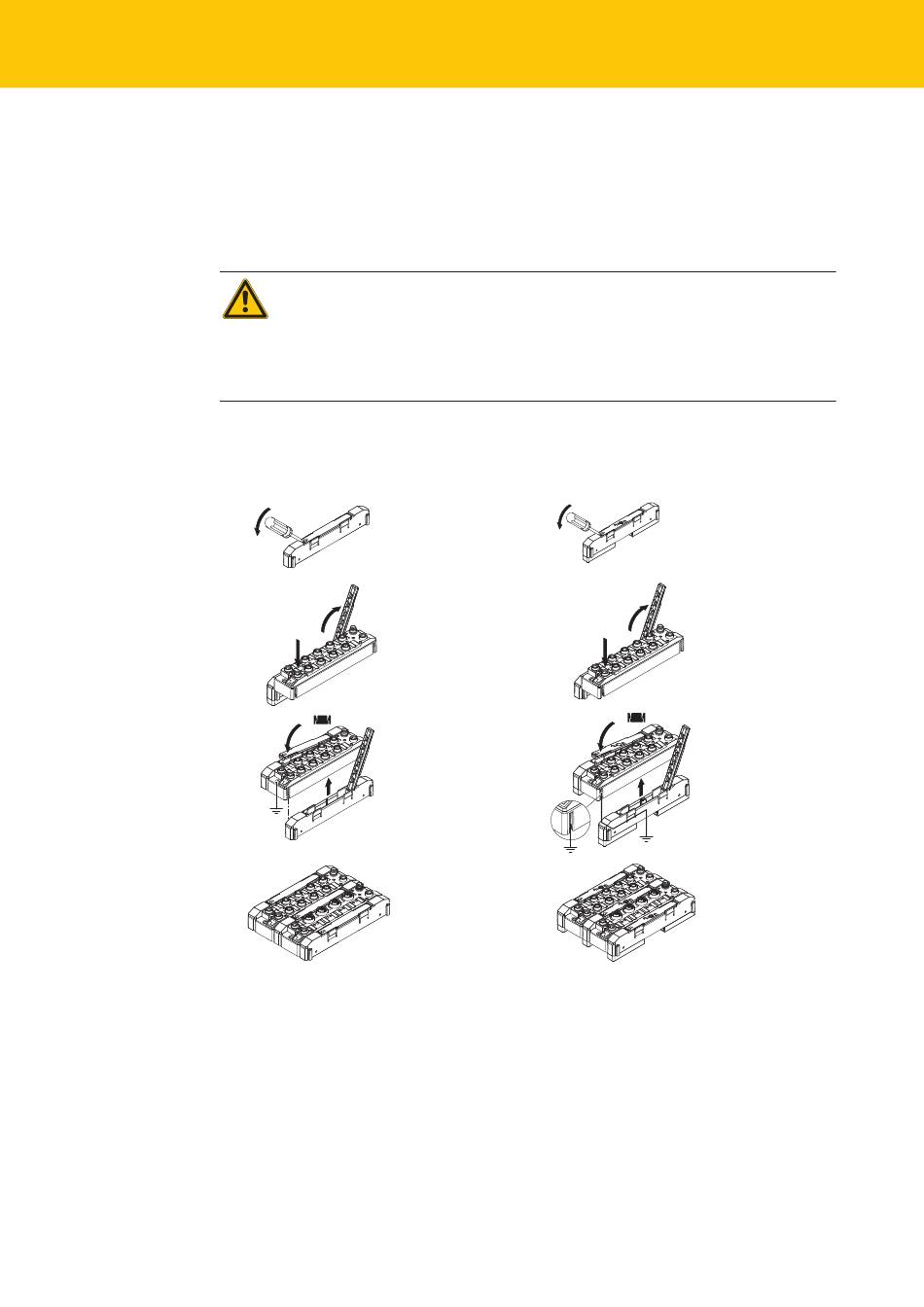

Abb. 3: Modulgruppen für die Montage
auf Montageplatte bilden
„
Verschlussklappe mit einem flachen Werkzeug (z. B. Schraubendreher) entriegeln (1).
„
Verschlussklappe vollständig öffnen (2).
„
TBEN-S-Modul und Verbinder so verbinden, dass die Feder des Verbinders in die Nut des
TBEN-S-Moduls greift (3).
„
Verschlussklappe herunterklappen und schließen, bis die Verschlussklappe hörbar
einrastet (4).
„
Schritte 1 bis 4 wiederholen, bis die Modulgruppe vollständig ist.
20
GEFAHR
Explosionsfähige Atmosphäre
Explosion durch zündfähige Funken
Bei Einsatz in Zone 2 und Zone 22:
„ Gerät nur montieren, wenn keine explosionsfähige Atmosphäre vorliegt.
„ Auflagen durch die Ex-Zulassung beachten.
1
2
3
4
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
1
2
3
4
Abb. 4: Modulgruppen für die Montage
auf Hutschiene (TS35) bilden
