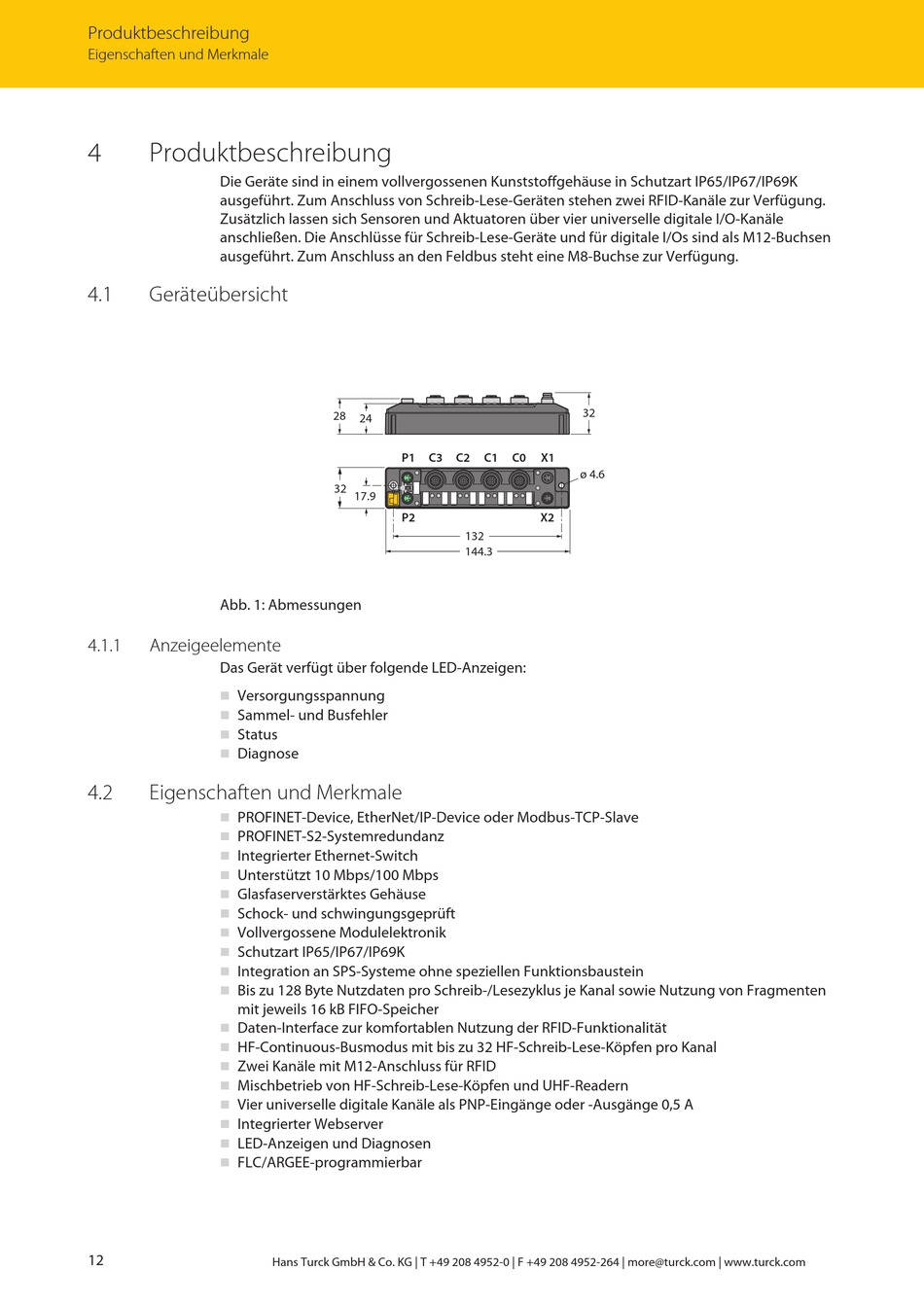

Produktbeschreibung
Die Geräte sind in einem vollvergossenen Kunststoffgehäuse in Schutzart IP65/IP67/IP69K
ausgeführt. Zum Anschluss von Schreib-Lese-Geräten stehen zwei RFID-Kanäle zur Verfügung.
Zusätzlich lassen sich Sensoren und Aktuatoren über vier universelle digitale I/O-Kanäle
anschließen. Die Anschlüsse für Schreib-Lese-Geräte und für digitale I/Os sind als M12-Buchsen
ausgeführt. Zum Anschluss an den Feldbus steht eine M8-Buchse zur Verfügung.
4.1
Geräteübersicht
Abb. 1: Abmessungen
4.1.1
Anzeigeelemente
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung
n
n
Sammel- und Busfehler
Status
n
Diagnose
n
4.2
Eigenschaften und Merkmale
n
PROFINET-Device, EtherNet/IP-Device oder Modbus-TCP-Slave
PROFINET-S2-Systemredundanz
n
Integrierter Ethernet-Switch
n
Unterstützt 10 Mbps/100 Mbps
n
Glasfaserverstärktes Gehäuse
n
n
Schock- und schwingungsgeprüft
Vollvergossene Modulelektronik
n
Schutzart IP65/IP67/IP69K
n
Integration an SPS-Systeme ohne speziellen Funktionsbaustein
n
Bis zu 128 Byte Nutzdaten pro Schreib-/Lesezyklus je Kanal sowie Nutzung von Fragmenten
n
mit jeweils 16 kB FIFO-Speicher
Daten-Interface zur komfortablen Nutzung der RFID-Funktionalität
n
HF-Continuous-Busmodus mit bis zu 32 HF-Schreib-Lese-Köpfen pro Kanal
n
Zwei Kanäle mit M12-Anschluss für RFID
n
n
Mischbetrieb von HF-Schreib-Lese-Köpfen und UHF-Readern
Vier universelle digitale Kanäle als PNP-Eingänge oder -Ausgänge 0,5 A
n
Integrierter Webserver
n
LED-Anzeigen und Diagnosen
n
FLC/ARGEE-programmierbar
n
12
28
24
P1
C3
32
17.9
P2
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
32
C2
C1
C0
X1
ø 4.6
X2
132
144.3
