Anschließen
Gerät an Ethernet anschließen
6
Anschließen
6.1
Gerät in Zone 2 und Zone 22 anschließen
6.2
Gerät an Ethernet anschließen
Zum Anschluss an Ethernet verfügt das Gerät über einen Autocrossing-Switch mit zwei 4-poli-
gen M8-Ethernet-Steckverbindern.

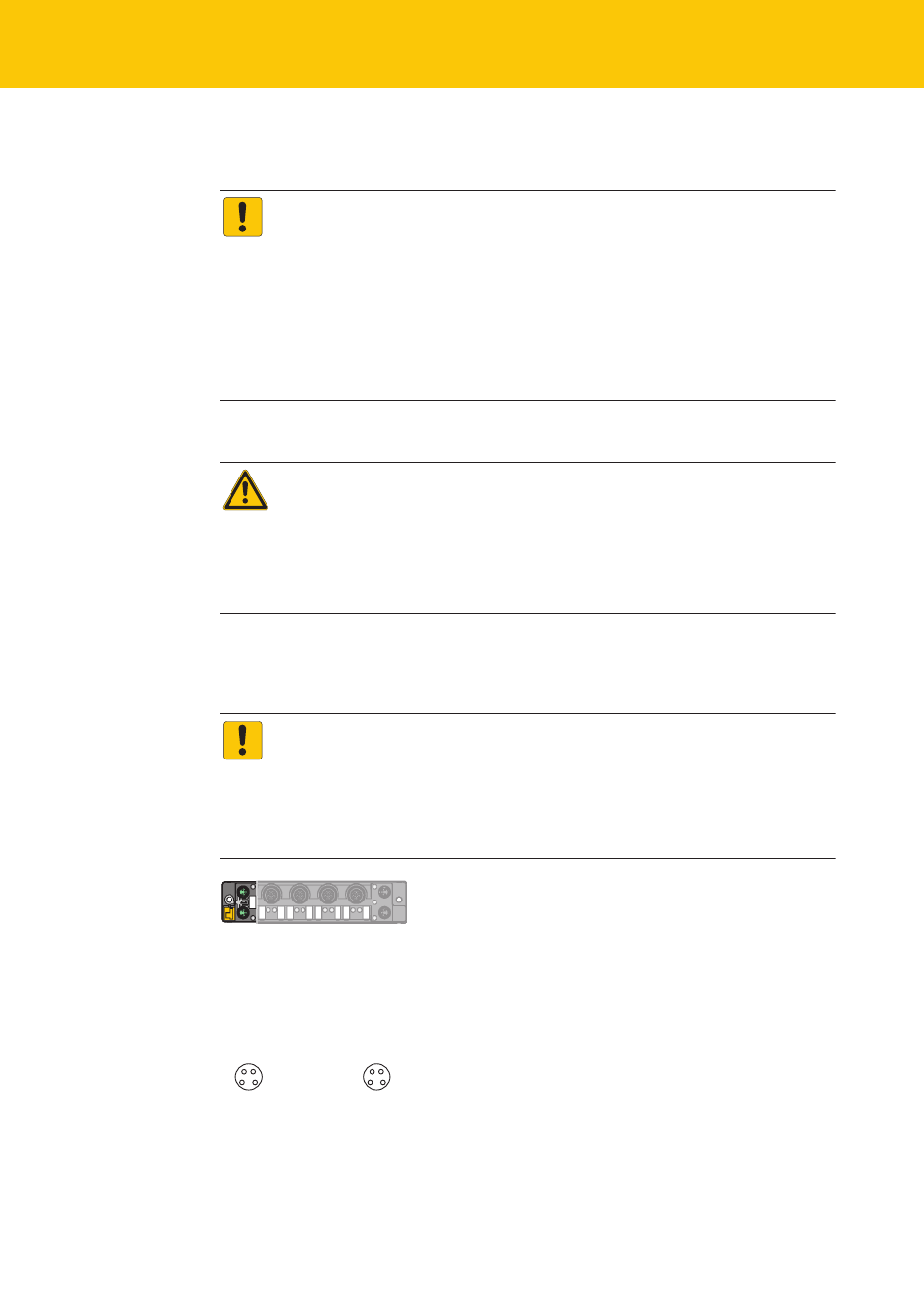

Abb. 13: M8-Ethernet-Steckverbinder zum Anschluss an den Feldbus
Gerät gemäß Pinbelegung an den Feldbus anschließen.
Nicht genutzte Steckplätze mit Blindstopfen verschließen.
v
4
3
P1
Abb. 14: Ethernet-Anschlüsse – Pinbelegung P1 und P2
24
ACHTUNG
Eindringen von Flüssigkeiten oder Fremdkörpern durch undichte Anschlüsse
Verlust der Schutzart IP65/IP67/IP69K, Geräteschäden möglich
M8-Ethernet-Steckverbinder mit einem Anzugsdrehmoment von 0,4 Nm
anziehen.
Übrige Steckverbinder (M8 und M12) mit einem Anzugsdrehmoment von
0,6 Nm anziehen.
Nur Zubehör verwenden, das die Schutzart gewährleistet.
Nicht verwendete Steckverbinder mit geeigneten Verschraub- oder Blindkappen
verschließen.
GEFAHR
Explosionsfähige Atmosphäre
Explosion durch zündfähige Funken
Bei Einsatz in Zone 2 und Zone 22:
Stromkreise nur trennen und verbinden, wenn keine Spannung anliegt.
Alle Steckverbinder verwenden oder durch Blindstopfen verschließen.
Auflagen durch die Ex-Zulassung beachten.
ACHTUNG
Vertauschen von Ethernet- und Versorgungsleitungen
Zerstörung der Modulelektronik
Beim Anschließen der Ethernet- und Versorgungsleitungen auf die Verwendung
der korrekten M8-Steckverbinder achten:
- Ethernet: P1 und P2
- Versorgungsspannung: X1 und X2
v
1 = TX +
1 = RX +
2
4
2
2 = RX +
2 = TX +
3 = RX –
3 = TX –
1
3
1
4 = TX –
4 = RX –
P2
