9.7

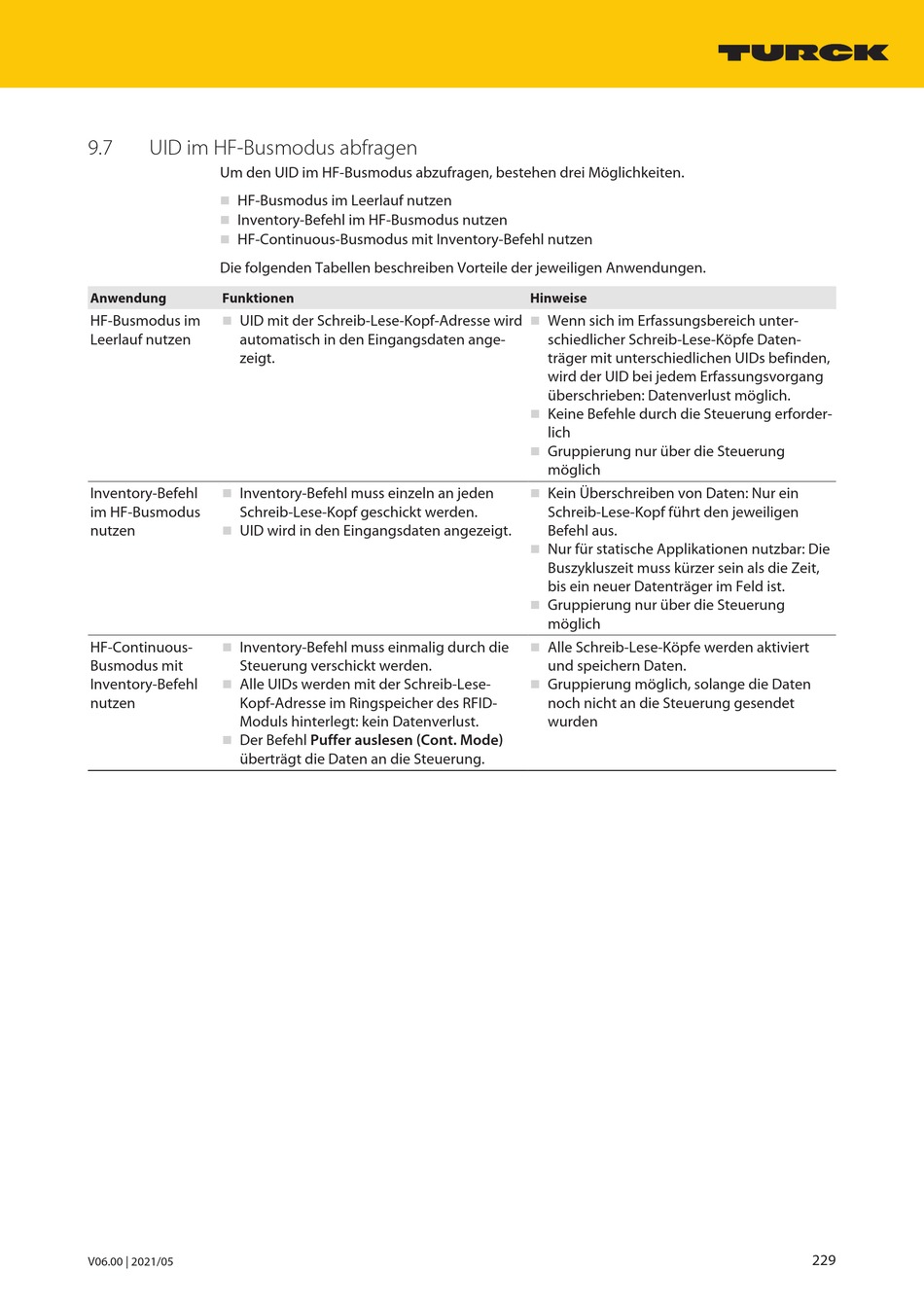

UID im HF-Busmodus abfragen

Um den UID im HF-Busmodus abzufragen, bestehen drei Möglichkeiten.
HF-Busmodus im Leerlauf nutzen
n
Inventory-Befehl im HF-Busmodus nutzen
n
HF-Continuous-Busmodus mit Inventory-Befehl nutzen
n
Die folgenden Tabellen beschreiben Vorteile der jeweiligen Anwendungen.
Anwendung Funktionen
HF-Busmodus im UID mit der Schreib-Lese-Kopf-Adresse wird
n
Leerlauf nutzen automatisch in den Eingangsdaten ange-
zeigt.
Inventory-Befehl Inventory-Befehl muss einzeln an jeden
n
im HF-Busmodus Schreib-Lese-Kopf geschickt werden.
nutzen UID wird in den Eingangsdaten angezeigt.
n
HF-Continuous- n Inventory-Befehl muss einmalig durch die
Busmodus mit Steuerung verschickt werden.
Inventory-Befehl Alle UIDs werden mit der Schreib-Lese-
n
nutzen Kopf-Adresse im Ringspeicher des RFID-
Moduls hinterlegt: kein Datenverlust.
Der Befehl Puffer auslesen (Cont. Mode)
n
überträgt die Daten an die Steuerung.
V06.00 | 2021/05
Hinweise
Wenn sich im Erfassungsbereich unter-
n
schiedlicher Schreib-Lese-Köpfe Daten-
träger mit unterschiedlichen UIDs befinden,
wird der UID bei jedem Erfassungsvorgang
überschrieben: Datenverlust möglich.
Keine Befehle durch die Steuerung erforder-
n
lich
Gruppierung nur über die Steuerung
n
möglich
Kein Überschreiben von Daten: Nur ein
n
Schreib-Lese-Kopf führt den jeweiligen
Befehl aus.
Nur für statische Applikationen nutzbar: Die
n
Buszykluszeit muss kürzer sein als die Zeit,
bis ein neuer Datenträger im Feld ist.
Gruppierung nur über die Steuerung
n
möglich
n Alle Schreib-Lese-Köpfe werden aktiviert
und speichern Daten.
Gruppierung möglich, solange die Daten
n
noch nicht an die Steuerung gesendet
wurden
229
