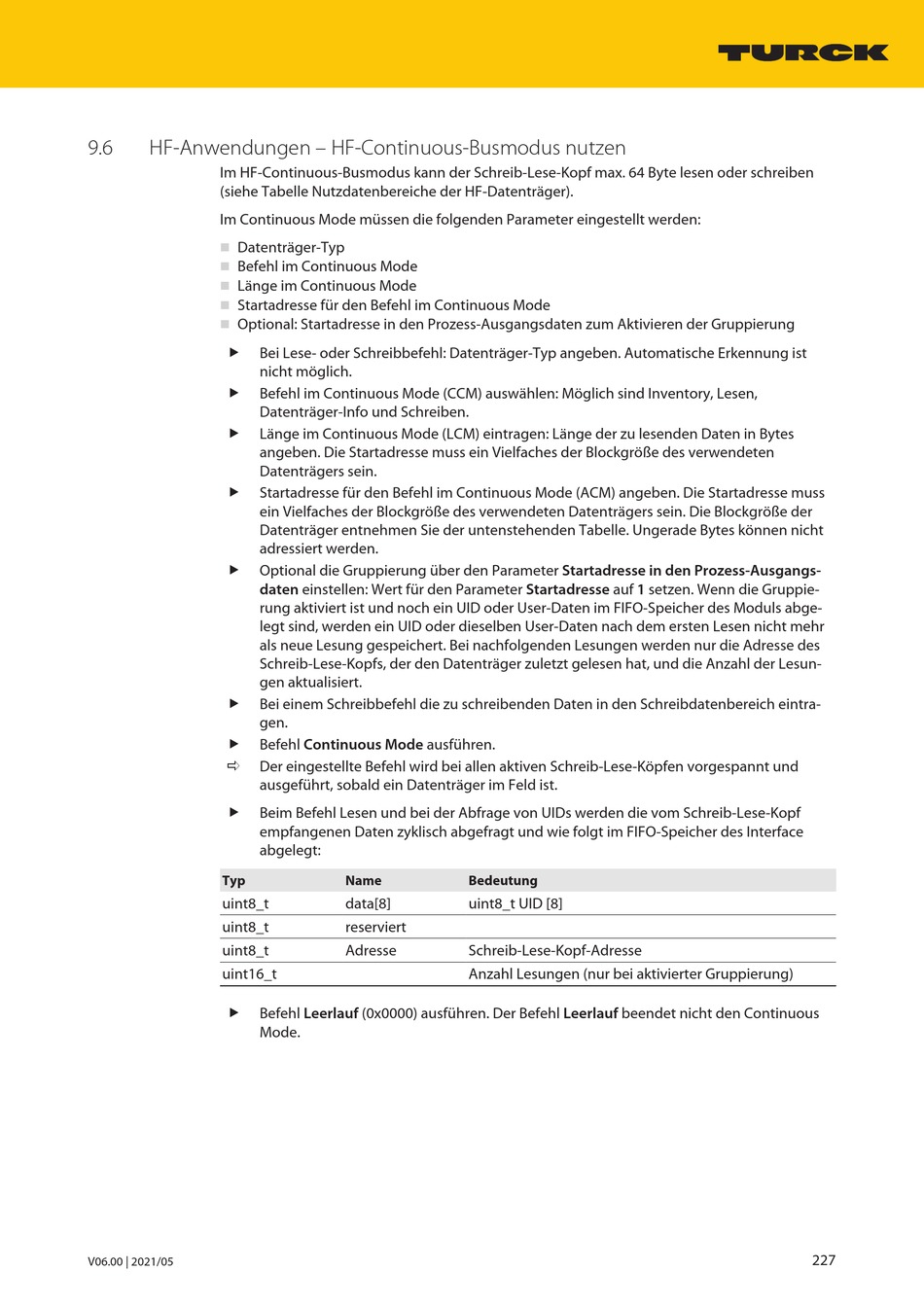

9.6
HF-Anwendungen – HF-Continuous-Busmodus nutzen
Im HF-Continuous-Busmodus kann der Schreib-Lese-Kopf max. 64 Byte lesen oder schreiben
(siehe Tabelle Nutzdatenbereiche der HF-Datenträger).
Im Continuous Mode müssen die folgenden Parameter eingestellt werden:
Datenträger-Typ
n
Befehl im Continuous Mode
n
Länge im Continuous Mode
n
Startadresse für den Befehl im Continuous Mode
n
Optional: Startadresse in den Prozess-Ausgangsdaten zum Aktivieren der Gruppierung
n
„
Bei Lese- oder Schreibbefehl: Datenträger-Typ angeben. Automatische Erkennung ist
nicht möglich.
„
Befehl im Continuous Mode (CCM) auswählen: Möglich sind Inventory, Lesen,
Datenträger-Info und Schreiben.
„
Länge im Continuous Mode (LCM) eintragen: Länge der zu lesenden Daten in Bytes
angeben. Die Startadresse muss ein Vielfaches der Blockgröße des verwendeten
Datenträgers sein.
„
Startadresse für den Befehl im Continuous Mode (ACM) angeben. Die Startadresse muss
ein Vielfaches der Blockgröße des verwendeten Datenträgers sein. Die Blockgröße der
Datenträger entnehmen Sie der untenstehenden Tabelle. Ungerade Bytes können nicht
adressiert werden.
„
Optional die Gruppierung über den Parameter Startadresse in den Prozess-Ausgangs-
daten einstellen: Wert für den Parameter Startadresse auf 1 setzen. Wenn die Gruppie-
rung aktiviert ist und noch ein UID oder User-Daten im FIFO-Speicher des Moduls abge-
legt sind, werden ein UID oder dieselben User-Daten nach dem ersten Lesen nicht mehr
als neue Lesung gespeichert. Bei nachfolgenden Lesungen werden nur die Adresse des
Schreib-Lese-Kopfs, der den Datenträger zuletzt gelesen hat, und die Anzahl der Lesun-
gen aktualisiert.
„
Bei einem Schreibbefehl die zu schreibenden Daten in den Schreibdatenbereich eintra-
gen.
„
Befehl Continuous Mode ausführen.
a
Der eingestellte Befehl wird bei allen aktiven Schreib-Lese-Köpfen vorgespannt und
ausgeführt, sobald ein Datenträger im Feld ist.
„
Beim Befehl Lesen und bei der Abfrage von UIDs werden die vom Schreib-Lese-Kopf
empfangenen Daten zyklisch abgefragt und wie folgt im FIFO-Speicher des Interface
abgelegt:
Typ
uint8_t
uint8_t
uint8_t
uint16_t
„
Befehl Leerlauf (0x0000) ausführen. Der Befehl Leerlauf beendet nicht den Continuous
Mode.
V06.00 | 2021/05
Name
Bedeutung
data[8]
uint8_t UID [8]
reserviert
Adresse
Schreib-Lese-Kopf-Adresse
Anzahl Lesungen (nur bei aktivierter Gruppierung)
227
