Betreiben

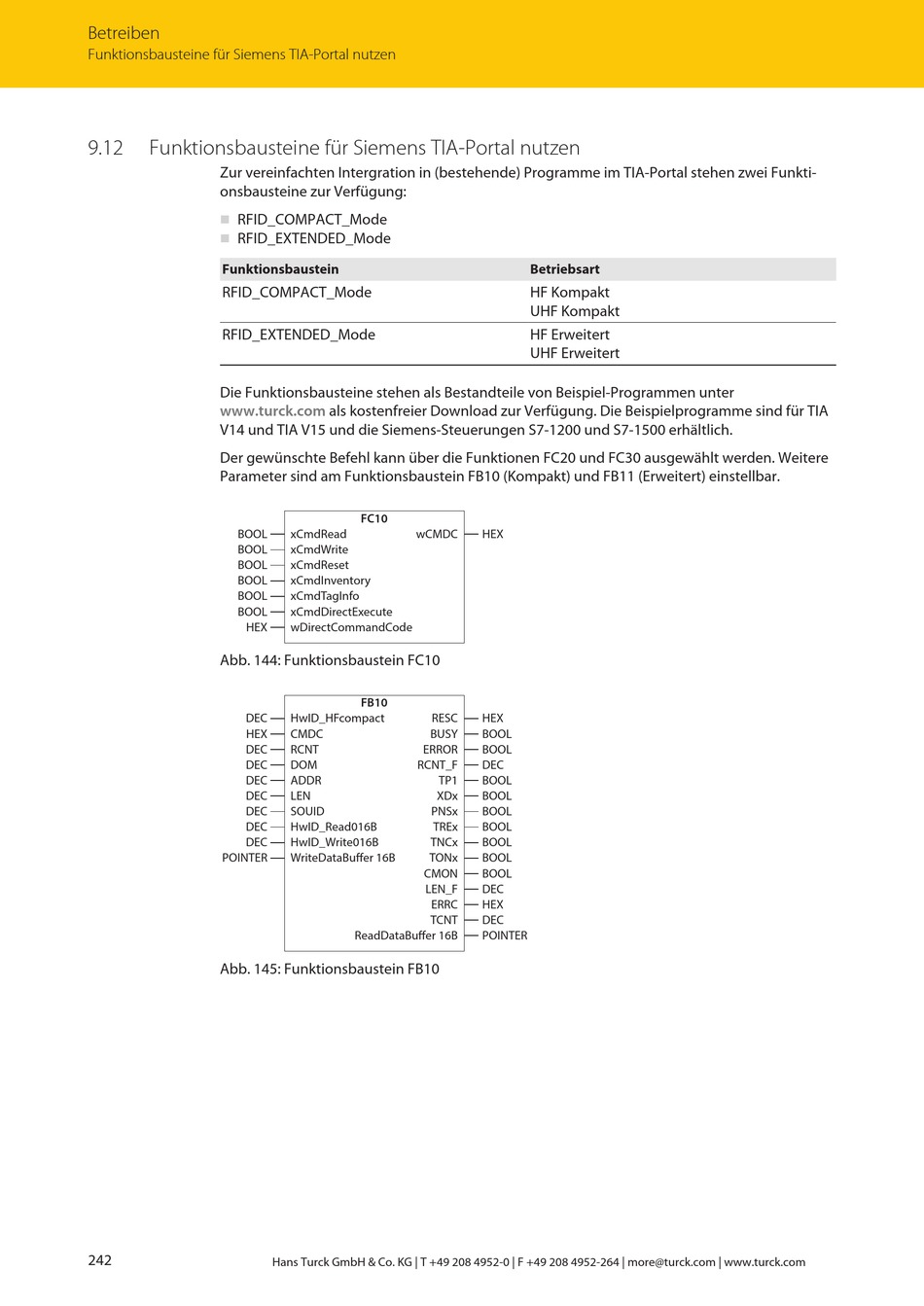

Funktionsbausteine für Siemens TIA-Portal nutzen
9.12 Funktionsbausteine für Siemens TIA-Portal nutzen
Zur vereinfachten Intergration in (bestehende) Programme im TIA-Portal stehen zwei Funkti-
onsbausteine zur Verfügung:
RFID_COMPACT_Mode
n
RFID_EXTENDED_Mode
n
Funktionsbaustein
RFID_COMPACT_Mode
RFID_EXTENDED_Mode
Die Funktionsbausteine stehen als Bestandteile von Beispiel-Programmen unter
www.turck.com
V14 und TIA V15 und die Siemens-Steuerungen S7-1200 und S7-1500 erhältlich.
Der gewünschte Befehl kann über die Funktionen FC20 und FC30 ausgewählt werden. Weitere
Parameter sind am Funktionsbaustein FB10 (Kompakt) und FB11 (Erweitert) einstellbar.
BOOL
BOOL
BOOL
BOOL
BOOL
BOOL
HEX
Abb. 144: Funktionsbaustein FC10
DEC
HEX
DEC
DEC
DEC
DEC
DEC
DEC
DEC
POINTER
Abb. 145: Funktionsbaustein FB10
242
als kostenfreier Download zur Verfügung. Die Beispielprogramme sind für TIA
FC10
xCmdRead wCMDC
xCmdWrite
xCmdReset
xCmdInventory
xCmdTagInfo
xCmdDirectExecute
wDirectCommandCode
FB10
HwID_HFcompact RESC
CMDC BUSY
RCNT ERROR
DOM RCNT_F
ADDR TP1
LEN XDx
SOUID PNSx
HwID_Read016B TREx
HwID_Write016B TNCx
WriteDataBuffer 16B TONx
CMON
LEN_F
ERRC
TCNT
ReadDataBuffer 16B
