Produktbeschreibung
Funktionen und Betriebsarten

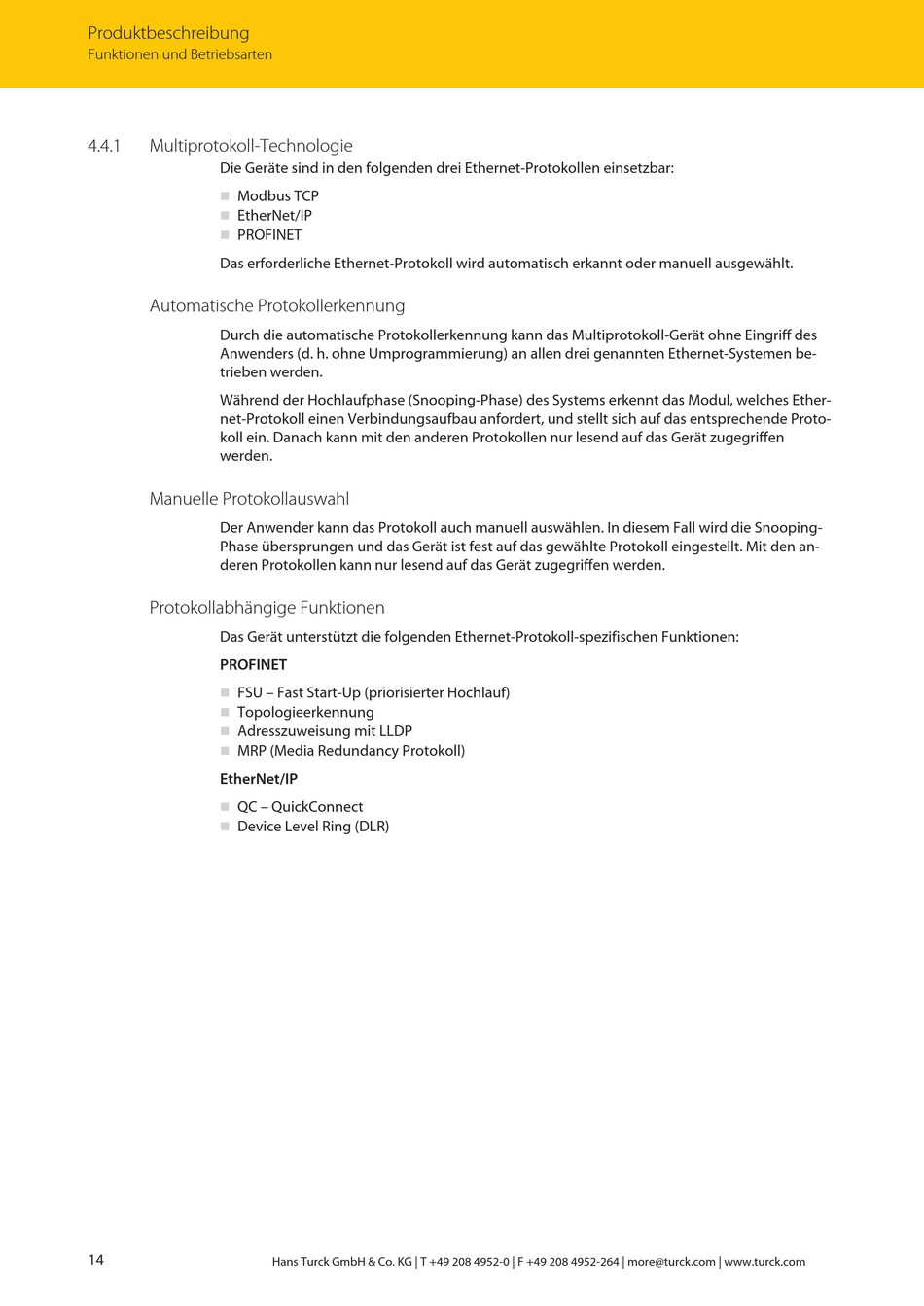

4.4.1
Multiprotokoll-Technologie
Die Geräte sind in den folgenden drei Ethernet-Protokollen einsetzbar:
Modbus TCP
n
n
EtherNet/IP
PROFINET
n
Das erforderliche Ethernet-Protokoll wird automatisch erkannt oder manuell ausgewählt.
Automatische Protokollerkennung
Durch die automatische Protokollerkennung kann das Multiprotokoll-Gerät ohne Eingriff des
Anwenders (d. h. ohne Umprogrammierung) an allen drei genannten Ethernet-Systemen be-
trieben werden.
Während der Hochlaufphase (Snooping-Phase) des Systems erkennt das Modul, welches Ether-
net-Protokoll einen Verbindungsaufbau anfordert, und stellt sich auf das entsprechende Proto-
koll ein. Danach kann mit den anderen Protokollen nur lesend auf das Gerät zugegriffen
werden.
Manuelle Protokollauswahl
Der Anwender kann das Protokoll auch manuell auswählen. In diesem Fall wird die Snooping-
Phase übersprungen und das Gerät ist fest auf das gewählte Protokoll eingestellt. Mit den an-
deren Protokollen kann nur lesend auf das Gerät zugegriffen werden.
Protokollabhängige Funktionen
Das Gerät unterstützt die folgenden Ethernet-Protokoll-spezifischen Funktionen:
PROFINET
FSU – Fast Start-Up (priorisierter Hochlauf)
n
Topologieerkennung
n
Adresszuweisung mit LLDP
n
MRP (Media Redundancy Protokoll)
n
EtherNet/IP
QC – QuickConnect
n
Device Level Ring (DLR)
n
14
