Montieren

Gerät in Zone 2 und Zone 22 montieren

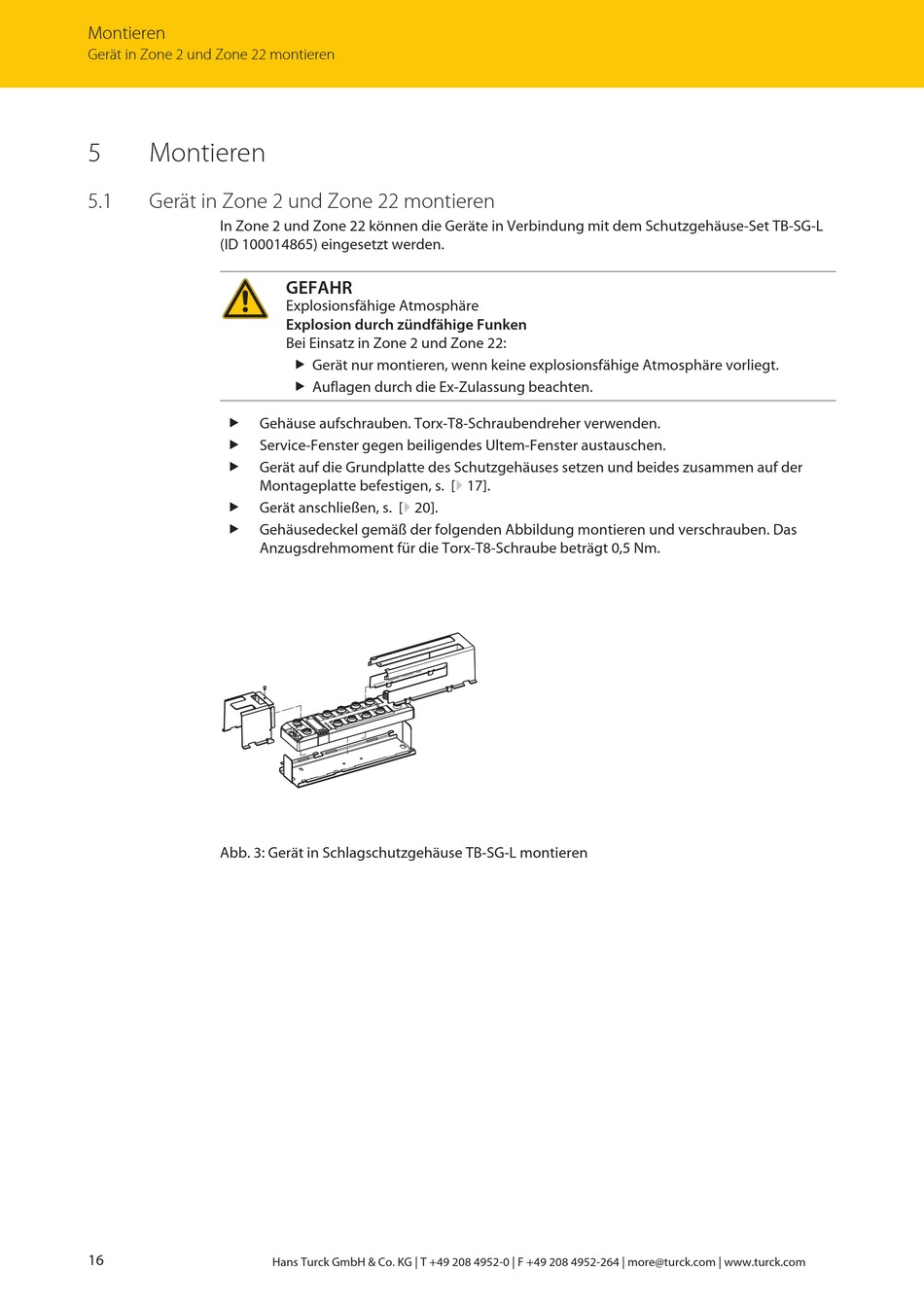

5 Montieren
5.1 Gerät in Zone 2 und Zone 22 montieren
In Zone 2 und Zone 22 können die Geräte in Verbindung mit dem Schutzgehäuse-Set TB-SG-L
(ID 100014865) eingesetzt werden.
„
Gehäuse aufschrauben. Torx-T8-Schraubendreher verwenden.
„ Service-Fenster gegen beiligendes Ultem-Fenster austauschen.
„
Gerät auf die Grundplatte des Schutzgehäuses setzen und beides zusammen auf der
Montageplatte befestigen, s. [} 17].
„ Gerät anschließen, s. [} 20].
„
Gehäusedeckel gemäß der folgenden Abbildung montieren und verschrauben. Das
Anzugsdrehmoment für die Torx-T8-Schraube beträgt 0,5 Nm.
Abb. 3: Gerät in Schlagschutzgehäuse TB-SG-L montieren
16
GEFAHR
Explosionsfähige Atmosphäre
Explosion durch zündfähige Funken
Bei Einsatz in Zone 2 und Zone 22:
„ Gerät nur montieren, wenn keine explosionsfähige Atmosphäre vorliegt.
„ Auflagen durch die Ex-Zulassung beachten.
