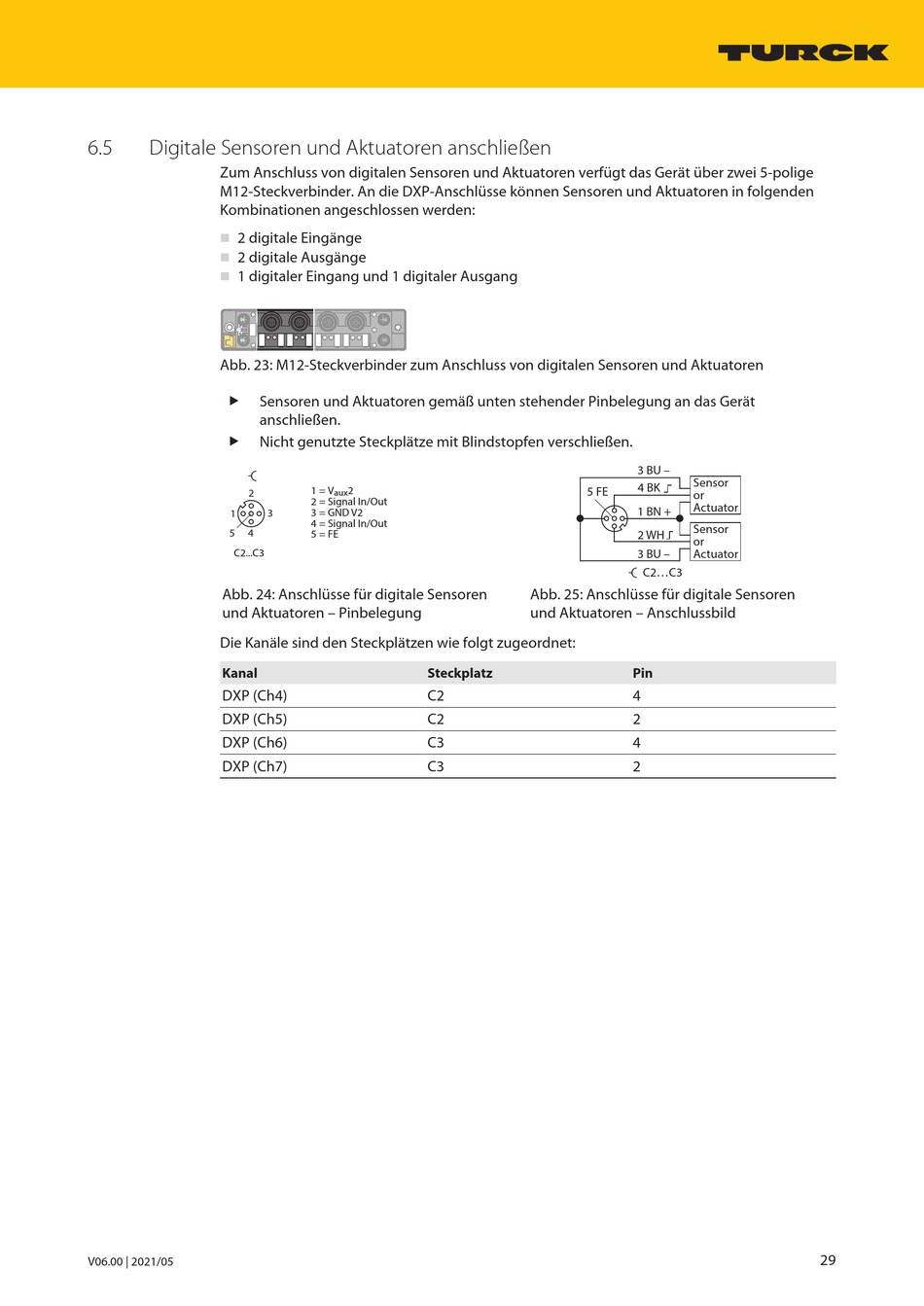

6.5
Digitale Sensoren und Aktuatoren anschließen
Zum Anschluss von digitalen Sensoren und Aktuatoren verfügt das Gerät über zwei 5-polige
M12-Steckverbinder. An die DXP-Anschlüsse können Sensoren und Aktuatoren in folgenden
Kombinationen angeschlossen werden:
2 digitale Eingänge
n
2 digitale Ausgänge
n
1 digitaler Eingang und 1 digitaler Ausgang
n
Abb. 23: M12-Steckverbinder zum Anschluss von digitalen Sensoren und Aktuatoren
„
Sensoren und Aktuatoren gemäß unten stehender Pinbelegung an das Gerät
anschließen.
„
Nicht genutzte Steckplätze mit Blindstopfen verschließen.
v
2
1
5
4
C2...C3
Abb. 24: Anschlüsse für digitale Sensoren
und Aktuatoren – Pinbelegung
Die Kanäle sind den Steckplätzen wie folgt zugeordnet:
Kanal
DXP (Ch4)
DXP (Ch5)
DXP (Ch6)
DXP (Ch7)
V06.00 | 2021/05
1 = V
2
aux
2 = Signal In/Out
3
3 = GND V2
4 = Signal In/Out
5 = FE
Steckplatz
C2
C2
C3
C3
3 BU –
Sensor
4 BK
5 FE
or
Actuator
1 BN +
Sensor
2 WH
or
3 BU –
Actuator
v
C2...C3
Abb. 25: Anschlüsse für digitale Sensoren
und Aktuatoren – Anschlussbild
Pin
4
2
4
2
29
