Status
Beschreibung
Device status
gerätespezifische
Statusinformationen

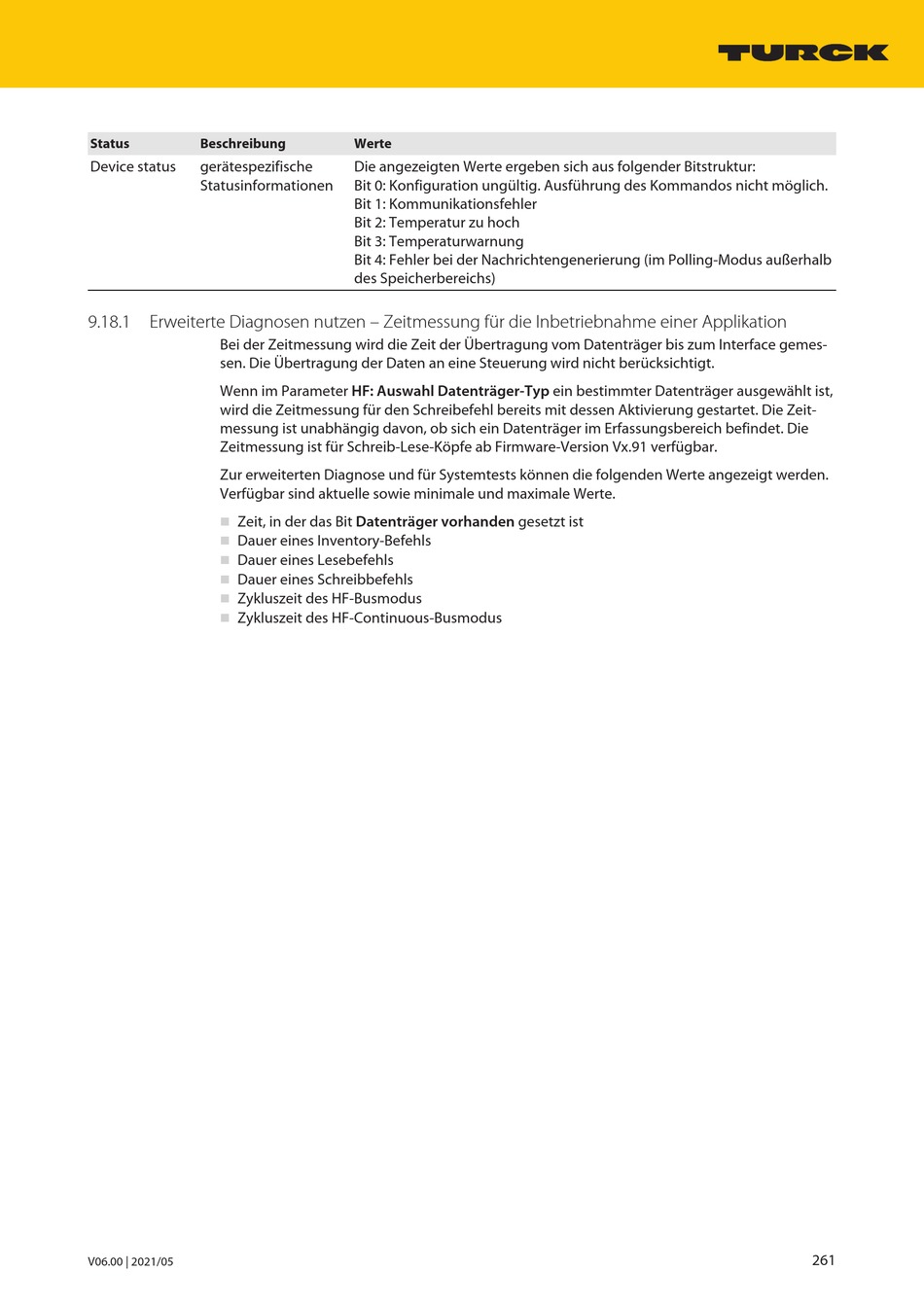

9.18.1 Erweiterte Diagnosen nutzen – Zeitmessung für die Inbetriebnahme einer Applikation
Bei der Zeitmessung wird die Zeit der Übertragung vom Datenträger bis zum Interface gemes-
sen. Die Übertragung der Daten an eine Steuerung wird nicht berücksichtigt.
Wenn im Parameter HF: Auswahl Datenträger-Typ ein bestimmter Datenträger ausgewählt ist,
wird die Zeitmessung für den Schreibefehl bereits mit dessen Aktivierung gestartet. Die Zeit-
messung ist unabhängig davon, ob sich ein Datenträger im Erfassungsbereich befindet. Die
Zeitmessung ist für Schreib-Lese-Köpfe ab Firmware-Version Vx.91 verfügbar.
Zur erweiterten Diagnose und für Systemtests können die folgenden Werte angezeigt werden.
Verfügbar sind aktuelle sowie minimale und maximale Werte.
Zeit, in der das Bit Datenträger vorhanden gesetzt ist
n
Dauer eines Inventory-Befehls
n
Dauer eines Lesebefehls
n
Dauer eines Schreibbefehls
n
n
Zykluszeit des HF-Busmodus
Zykluszeit des HF-Continuous-Busmodus
n
V06.00 | 2021/05
Werte
Die angezeigten Werte ergeben sich aus folgender Bitstruktur:
Bit 0: Konfiguration ungültig. Ausführung des Kommandos nicht möglich.
Bit 1: Kommunikationsfehler
Bit 2: Temperatur zu hoch
Bit 3: Temperaturwarnung
Bit 4: Fehler bei der Nachrichtengenerierung (im Polling-Modus außerhalb
des Speicherbereichs)
261
