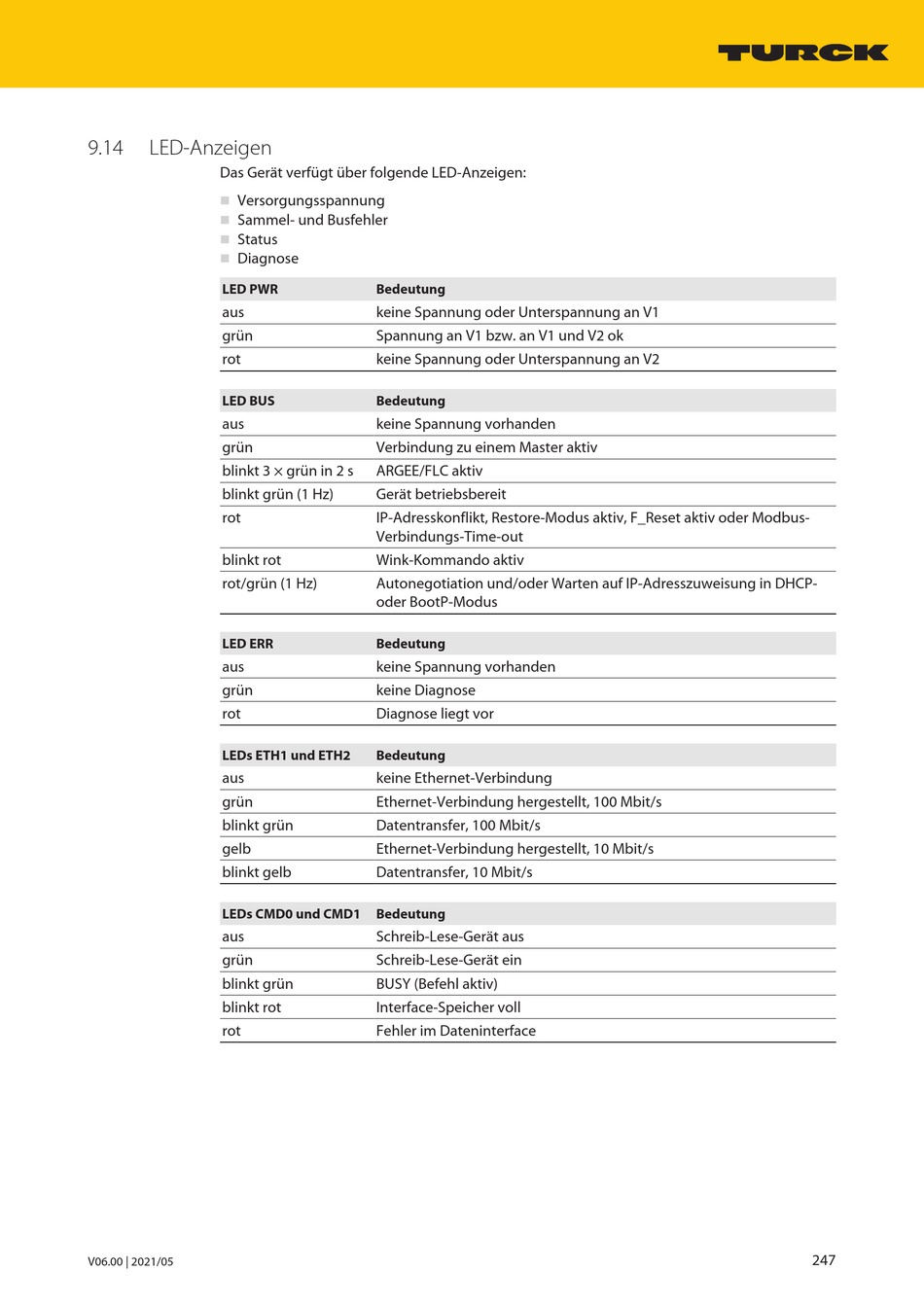

9.14
LED-Anzeigen
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung
n
Sammel- und Busfehler
n
Status
n
Diagnose
n
LED PWR
aus
grün
rot
LED BUS
aus
grün
blinkt 3 × grün in 2 s
blinkt grün (1 Hz)
rot
blinkt rot
rot/grün (1 Hz)
LED ERR
aus
grün
rot
LEDs ETH1 und ETH2
aus
grün
blinkt grün
gelb
blinkt gelb
LEDs CMD0 und CMD1
aus
grün
blinkt grün
blinkt rot
rot
V06.00 | 2021/05
Bedeutung
keine Spannung oder Unterspannung an V1
Spannung an V1 bzw. an V1 und V2 ok
keine Spannung oder Unterspannung an V2
Bedeutung
keine Spannung vorhanden
Verbindung zu einem Master aktiv
ARGEE/FLC aktiv
Gerät betriebsbereit
IP-Adresskonflikt, Restore-Modus aktiv, F_Reset aktiv oder Modbus-
Verbindungs-Time-out
Wink-Kommando aktiv
Autonegotiation und/oder Warten auf IP-Adresszuweisung in DHCP-
oder BootP-Modus
Bedeutung
keine Spannung vorhanden
keine Diagnose
Diagnose liegt vor
Bedeutung
keine Ethernet-Verbindung
Ethernet-Verbindung hergestellt, 100 Mbit/s
Datentransfer, 100 Mbit/s
Ethernet-Verbindung hergestellt, 10 Mbit/s
Datentransfer, 10 Mbit/s
Bedeutung
Schreib-Lese-Gerät aus
Schreib-Lese-Gerät ein
BUSY (Befehl aktiv)
Interface-Speicher voll
Fehler im Dateninterface
247
