RFID-Kanäle – Übersicht der Befehle

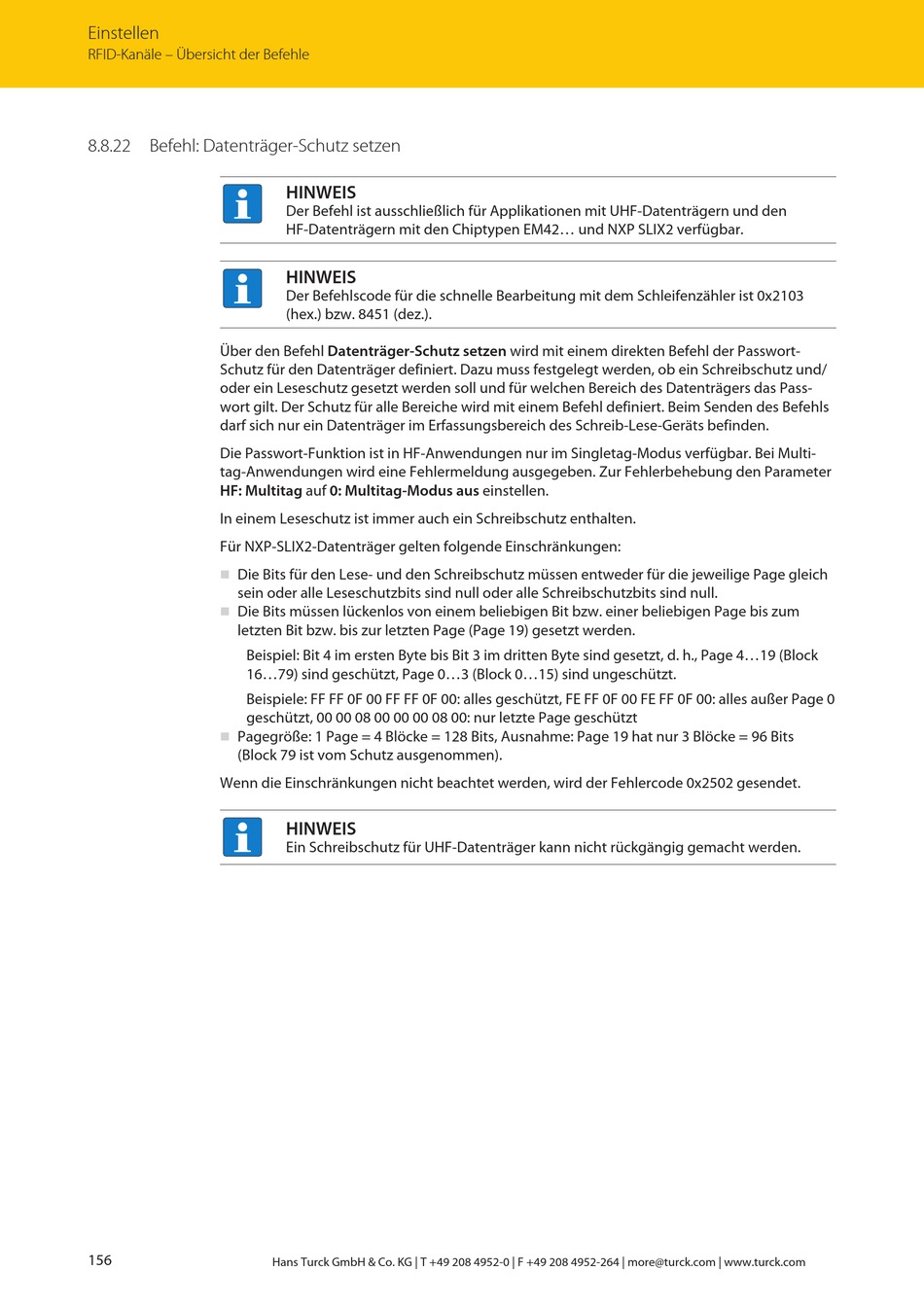

8.8.22 Befehl: Datenträger-Schutz setzen
Über den Befehl Datenträger-Schutz setzen wird mit einem direkten Befehl der Passwort-
Schutz für den Datenträger definiert. Dazu muss festgelegt werden, ob ein Schreibschutz und/
oder ein Leseschutz gesetzt werden soll und für welchen Bereich des Datenträgers das Pass-
wort gilt. Der Schutz für alle Bereiche wird mit einem Befehl definiert. Beim Senden des Befehls
darf sich nur ein Datenträger im Erfassungsbereich des Schreib-Lese-Geräts befinden.
Die Passwort-Funktion ist in HF-Anwendungen nur im Singletag-Modus verfügbar. Bei Multi-
tag-Anwendungen wird eine Fehlermeldung ausgegeben. Zur Fehlerbehebung den Parameter
HF: Multitag auf 0: Multitag-Modus aus einstellen.
In einem Leseschutz ist immer auch ein Schreibschutz enthalten.
Für NXP-SLIX2-Datenträger gelten folgende Einschränkungen:
Die Bits für den Lese- und den Schreibschutz müssen entweder für die jeweilige Page gleich
n
sein oder alle Leseschutzbits sind null oder alle Schreibschutzbits sind null.
Die Bits müssen lückenlos von einem beliebigen Bit bzw. einer beliebigen Page bis zum
n
letzten Bit bzw. bis zur letzten Page (Page 19) gesetzt werden.
Beispiel: Bit 4 im ersten Byte bis Bit 3 im dritten Byte sind gesetzt, d. h., Page 4...19 (Block
16...79) sind geschützt, Page 0...3 (Block 0...15) sind ungeschützt.
Beispiele: FF FF 0F 00 FF FF 0F 00: alles geschützt, FE FF 0F 00 FE FF 0F 00: alles außer Page 0
geschützt, 00 00 08 00 00 00 08 00: nur letzte Page geschützt
Pagegröße: 1 Page = 4 Blöcke = 128 Bits, Ausnahme: Page 19 hat nur 3 Blöcke = 96 Bits
n
(Block 79 ist vom Schutz ausgenommen).
Wenn die Einschränkungen nicht beachtet werden, wird der Fehlercode 0x2502 gesendet.
156
HINWEIS
Der Befehl ist ausschließlich für Applikationen mit UHF-Datenträgern und den
HF-Datenträgern mit den Chiptypen EM42... und NXP SLIX2 verfügbar.
HINWEIS
Der Befehlscode für die schnelle Bearbeitung mit dem Schleifenzähler ist 0x2103
(hex.) bzw. 8451 (dez.).
HINWEIS
Ein Schreibschutz für UHF-Datenträger kann nicht rückgängig gemacht werden.
