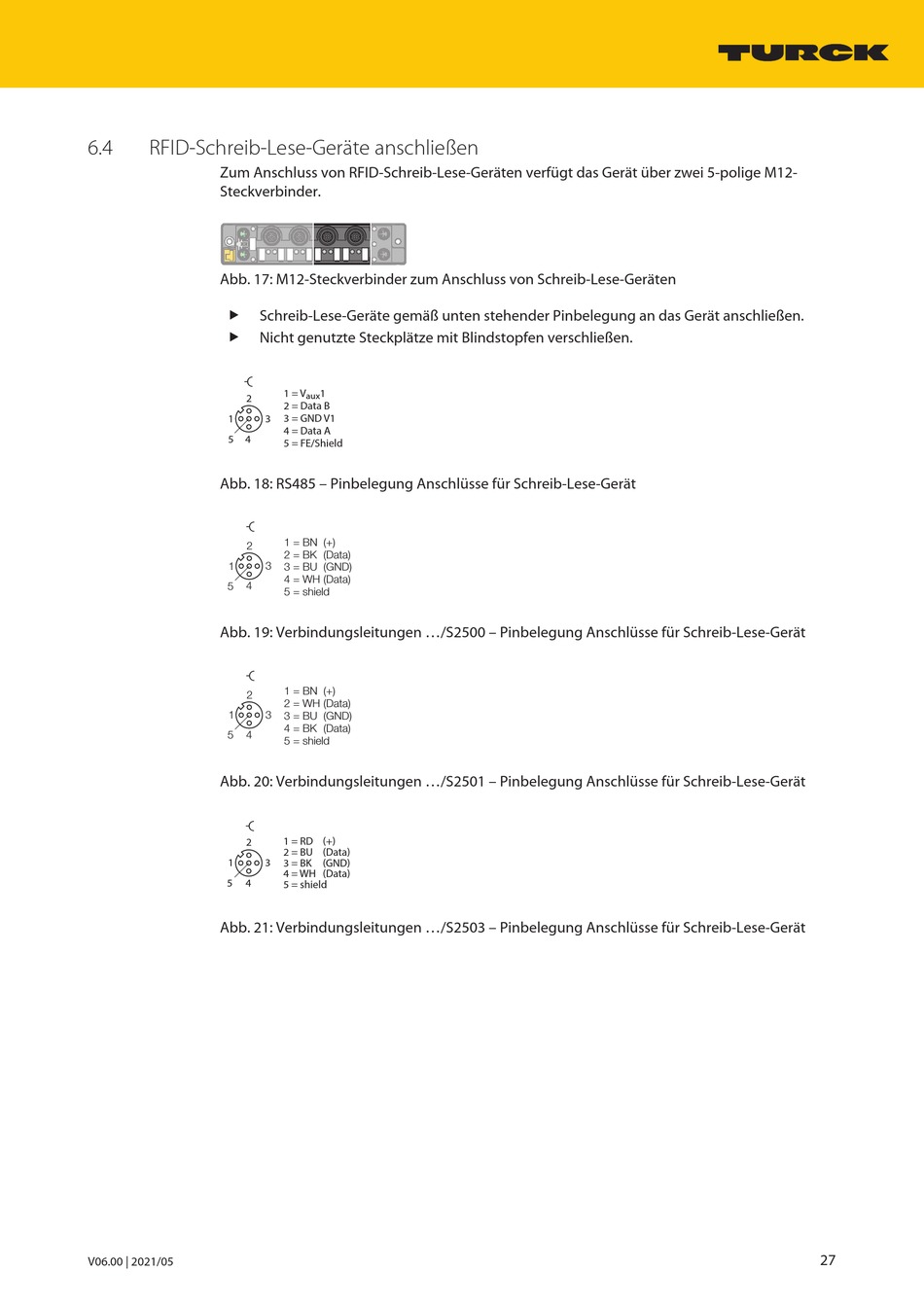

6.4 RFID-Schreib-Lese-Geräte anschließen
Zum Anschluss von RFID-Schreib-Lese-Geräten verfügt das Gerät über zwei 5-polige M12-
Steckverbinder.
Abb. 17: M12-Steckverbinder zum Anschluss von Schreib-Lese-Geräten
„
Schreib-Lese-Geräte gemäß unten stehender Pinbelegung an das Gerät anschließen.
„ Nicht genutzte Steckplätze mit Blindstopfen verschließen.
v
2
1
5 4
Abb. 18: RS485 – Pinbelegung Anschlüsse für Schreib-Lese-Gerät
v
2
1
5 4
Abb. 19: Verbindungsleitungen .../S2500 – Pinbelegung Anschlüsse für Schreib-Lese-Gerät
v
2
1
4
5
Abb. 20: Verbindungsleitungen .../S2501 – Pinbelegung Anschlüsse für Schreib-Lese-Gerät
v
2
1
5 4
Abb. 21: Verbindungsleitungen .../S2503 – Pinbelegung Anschlüsse für Schreib-Lese-Gerät
V06.00 | 2021/05
1 = V 1
aux
2 = Data B
3 3 = GND V1
4 = Data A
5 = FE/Shield
1 = BN (+)
2 = BK (Data)
3
3 = BU (GND)
4 = WH (Data)
5 = shield
1 = BN (+)
2 = WH (Data)
3
3 = BU (GND)
4 = BK (Data)
5 = shield
1 = RD (+)
2 = BU (Data)
3 3 = BK (GND)
4 = WH (Data)
5 = shield
