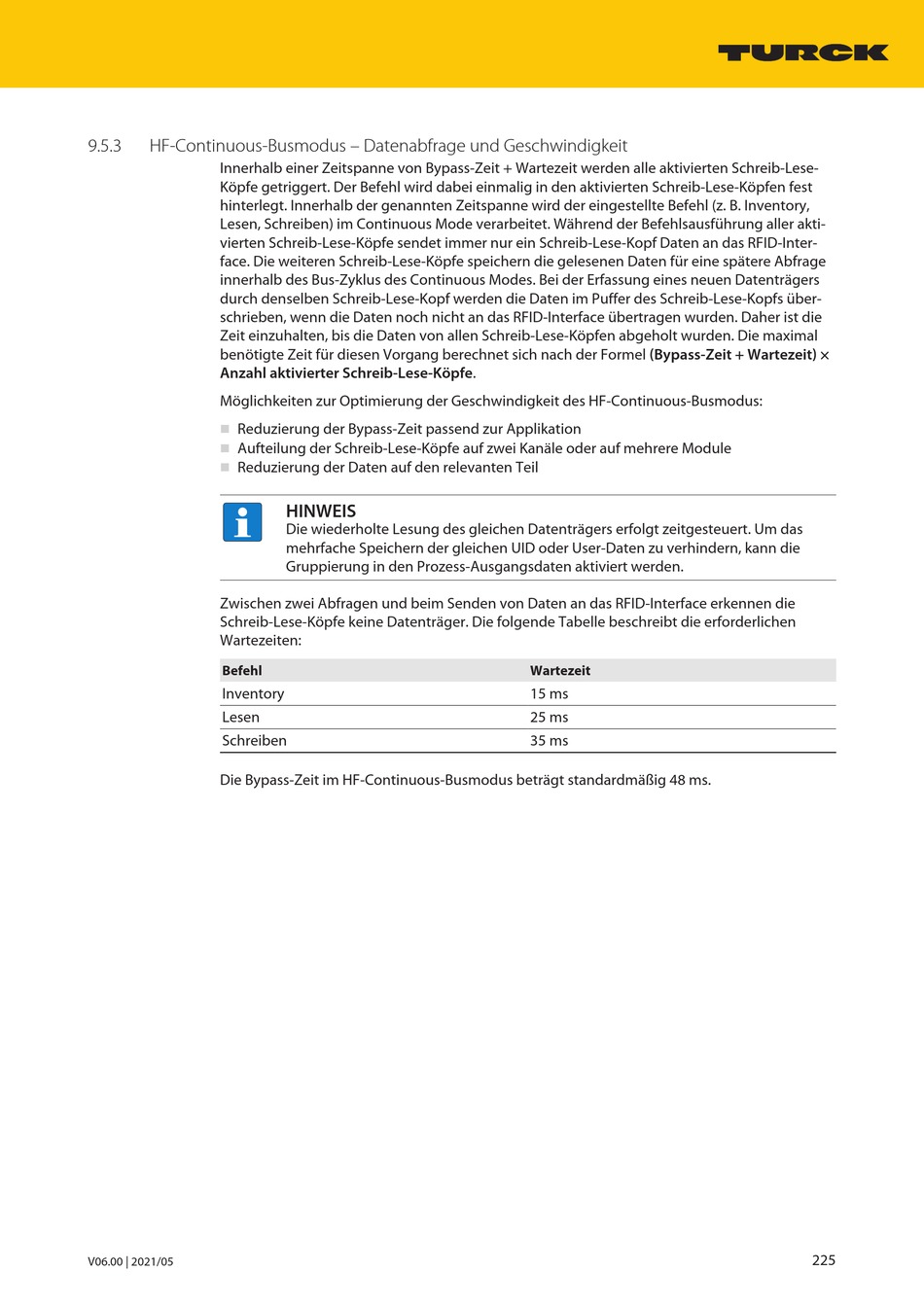

9.5.3
HF-Continuous-Busmodus – Datenabfrage und Geschwindigkeit
Innerhalb einer Zeitspanne von Bypass-Zeit + Wartezeit werden alle aktivierten Schreib-Lese-
Köpfe getriggert. Der Befehl wird dabei einmalig in den aktivierten Schreib-Lese-Köpfen fest
hinterlegt. Innerhalb der genannten Zeitspanne wird der eingestellte Befehl (z. B. Inventory,
Lesen, Schreiben) im Continuous Mode verarbeitet. Während der Befehlsausführung aller akti-
vierten Schreib-Lese-Köpfe sendet immer nur ein Schreib-Lese-Kopf Daten an das RFID-Inter-
face. Die weiteren Schreib-Lese-Köpfe speichern die gelesenen Daten für eine spätere Abfrage
innerhalb des Bus-Zyklus des Continuous Modes. Bei der Erfassung eines neuen Datenträgers
durch denselben Schreib-Lese-Kopf werden die Daten im Puffer des Schreib-Lese-Kopfs über-
schrieben, wenn die Daten noch nicht an das RFID-Interface übertragen wurden. Daher ist die
Zeit einzuhalten, bis die Daten von allen Schreib-Lese-Köpfen abgeholt wurden. Die maximal
benötigte Zeit für diesen Vorgang berechnet sich nach der Formel (Bypass-Zeit + Wartezeit) ×
Anzahl aktivierter Schreib-Lese-Köpfe.
Möglichkeiten zur Optimierung der Geschwindigkeit des HF-Continuous-Busmodus:
Reduzierung der Bypass-Zeit passend zur Applikation
n
Aufteilung der Schreib-Lese-Köpfe auf zwei Kanäle oder auf mehrere Module
n
Reduzierung der Daten auf den relevanten Teil
n
Zwischen zwei Abfragen und beim Senden von Daten an das RFID-Interface erkennen die
Schreib-Lese-Köpfe keine Datenträger. Die folgende Tabelle beschreibt die erforderlichen
Wartezeiten:
Befehl
Inventory
Lesen
Schreiben
Die Bypass-Zeit im HF-Continuous-Busmodus beträgt standardmäßig 48 ms.
V06.00 | 2021/05
HINWEIS
Die wiederholte Lesung des gleichen Datenträgers erfolgt zeitgesteuert. Um das
mehrfache Speichern der gleichen UID oder User-Daten zu verhindern, kann die
Gruppierung in den Prozess-Ausgangsdaten aktiviert werden.
Wartezeit
15 ms
25 ms
35 ms
225
