Produktbeschreibung
Das Gerät ist in einem vollvergossenen Kunststoffgehäuse in Schutzart IP67/IP69K ausgeführt.
Zum Anschluss von Schreib-Lese-Geräten stehen vier RFID-Kanäle zur Verfügung. Zusätzlich
lassen sich Sensoren und Aktuatoren über acht digitale I/O-Kanäle anschließen. Die digitalen I/
O-Kanäle sind frei als Eingänge oder Ausgänge konfigurierbar. Die Anschlüsse für Schreib-Lese-
Geräte und für digitale I/Os sind als M12-Buchsen ausgeführt. Zum Anschluss an das Ethernet
stehen zwei M12-Buchsen zur Verfügung.
4.1
Geräteübersicht

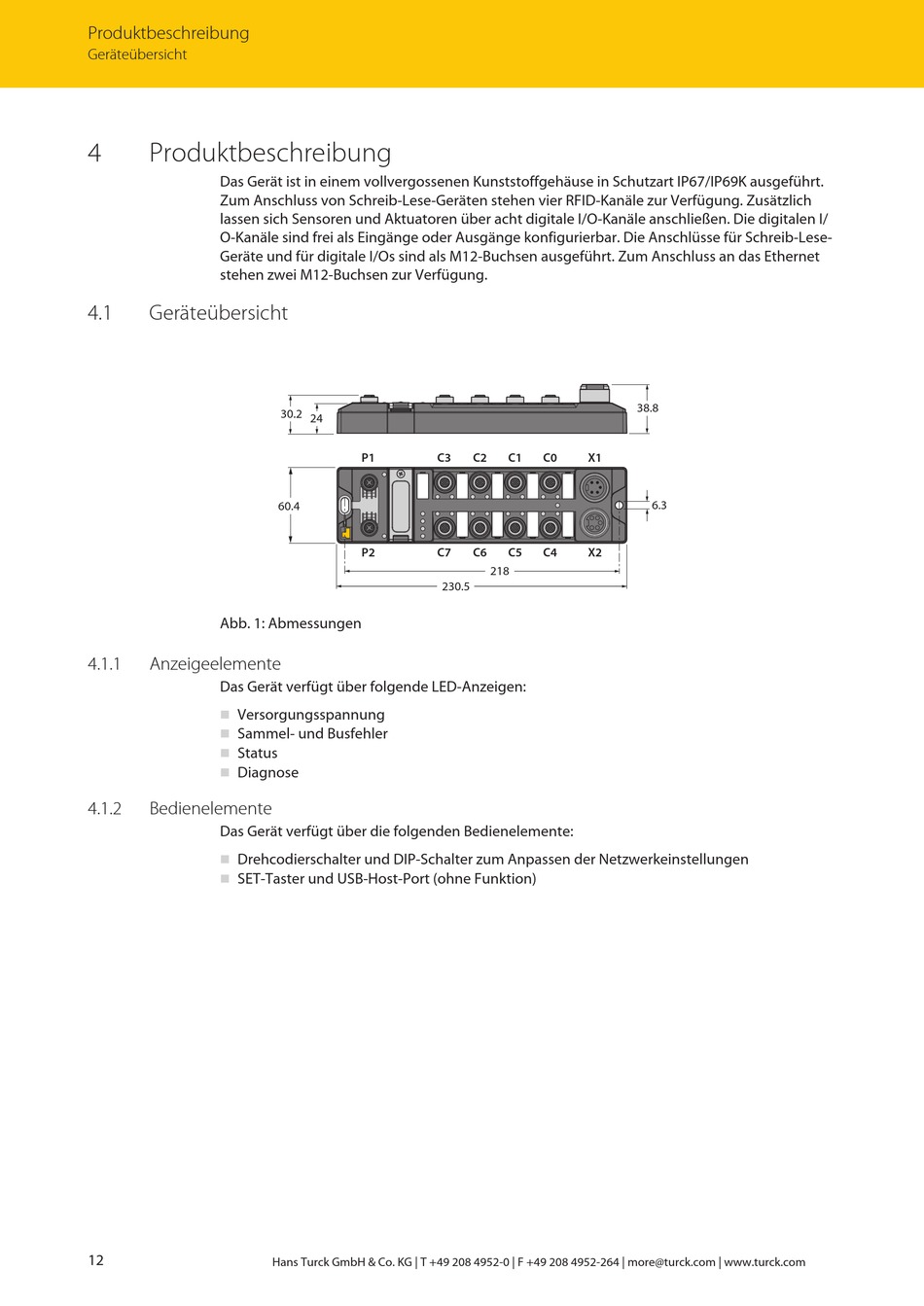

Abb. 1: Abmessungen
4.1.1
Anzeigeelemente
Das Gerät verfügt über folgende LED-Anzeigen:
Versorgungsspannung
n
Sammel- und Busfehler
n
Status
n
Diagnose
n
4.1.2
Bedienelemente
Das Gerät verfügt über die folgenden Bedienelemente:
Drehcodierschalter und DIP-Schalter zum Anpassen der Netzwerkeinstellungen
n
SET-Taster und USB-Host-Port (ohne Funktion)
n
12
30.2
24
P1
C3
60.4
P2
C7
230.5
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
38.8
C2
C1
C0
X1
C6
C5
C4
X2
218
6.3
