Seite 36 von 71

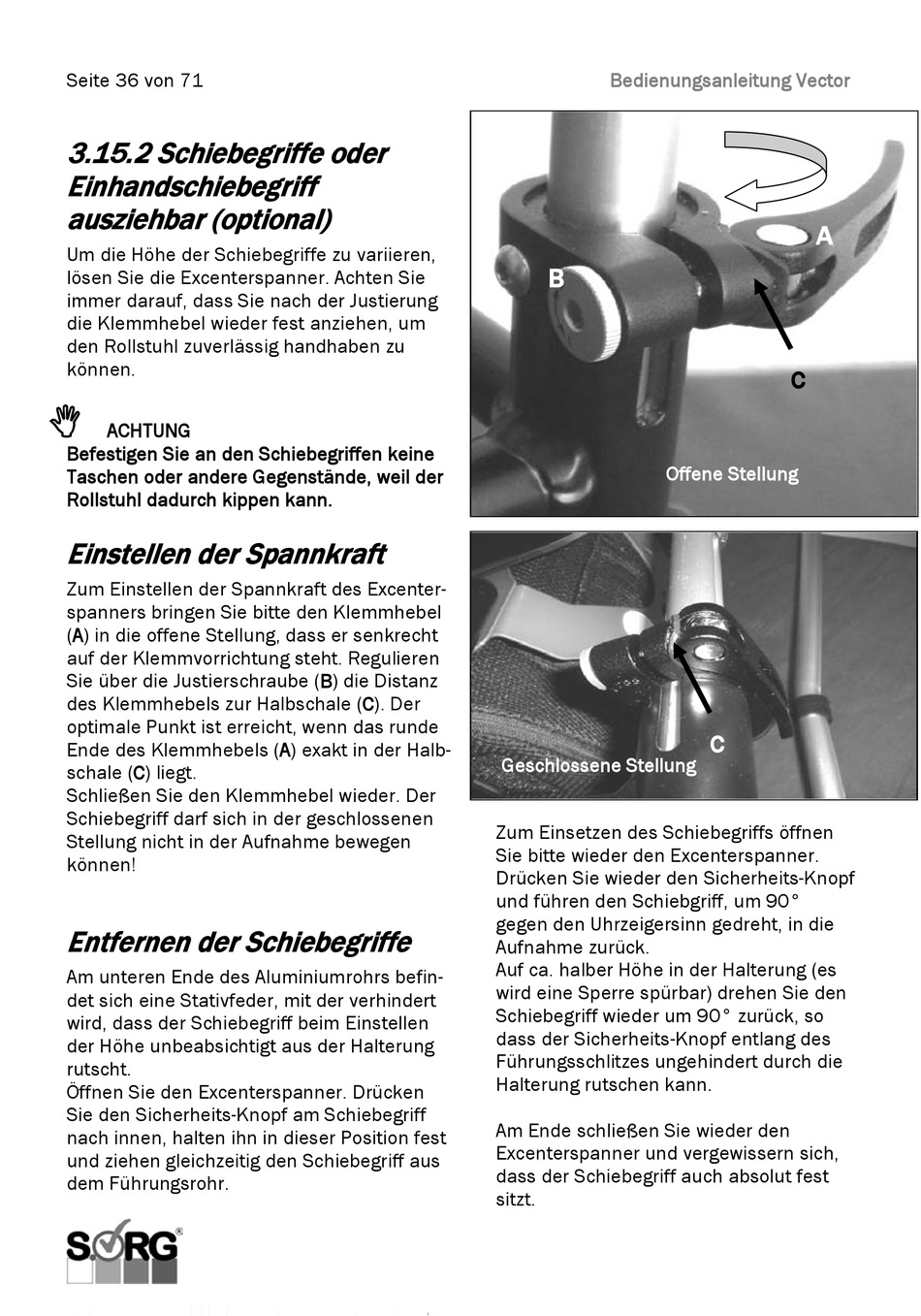

3.15.2 Schiebegriffe oder
Einhandschiebegriff
ausziehbar (optional)
Um die Höhe der Schiebegriffe zu variieren,
lösen Sie die Excenterspanner. Achten Sie
immer darauf, dass Sie nach der Justierung
die Klemmhebel wieder fest anziehen, um
den Rollstuhl zuverlässig handhaben zu
können.

ACHTUNG
Befestigen Sie an den Schiebegriffen keine
Taschen oder andere Gegenstände, weil der
Rollstuhl dadurch kippen kann.

Einstellen der Spannkraft

Zum Einstellen der Spannkraft des Excenter-
spanners bringen Sie bitte den Klemmhebel
(A) in die offene Stellung, dass er senkrecht
auf der Klemmvorrichtung steht. Regulieren
Sie über die Justierschraube (B) die Distanz
des Klemmhebels zur Halbschale (C). Der
optimale Punkt ist erreicht, wenn das runde
Ende des Klemmhebels (A) exakt in der Halb-
schale (C) liegt.
Schließen Sie den Klemmhebel wieder. Der
Schiebegriff darf sich in der geschlossenen
Stellung nicht in der Aufnahme bewegen
können!

Entfernen der Schiebegriffe

Am unteren Ende des Aluminiumrohrs befin-
det sich eine Stativfeder, mit der verhindert
wird, dass der Schiebegriff beim Einstellen
der Höhe unbeabsichtigt aus der Halterung
rutscht.
Öffnen Sie den Excenterspanner. Drücken
Sie den Sicherheits-Knopf am Schiebegriff
nach innen, halten ihn in dieser Position fest
und ziehen gleichzeitig den Schiebegriff aus
dem Führungsrohr.
Bedienungsanleitung Vector
B
Offene Stellung
Geschlossene Stellung
Zum Einsetzen des Schiebegriffs öffnen
Sie bitte wieder den Excenterspanner.
Drücken Sie wieder den Sicherheits-Knopf
und führen den Schiebgriff, um 90°
gegen den Uhrzeigersinn gedreht, in die
Aufnahme zurück.
Auf ca. halber Höhe in der Halterung (es
wird eine Sperre spürbar) drehen Sie den
Schiebegriff wieder um 90° zurück, so
dass der Sicherheits-Knopf entlang des
Führungsschlitzes ungehindert durch die
Halterung rutschen kann.
Am Ende schließen Sie wieder den
Excenterspanner und vergewissern sich,
dass der Schiebegriff auch absolut fest
sitzt.
A
C
C
