3.12.3 Beinstütze abnehmbar und nach außen
abschwenkbar (BSA)
Die Beinstütze des Jump beta BSA kann nach außen
abgeschwenkt und komplett abgenommen werden,
um z.B. näher an alltägliche Verrichtungen heranfah-
ren zu können.
INFORMATION
Die Einstellung der Tiefe und des Winkels sowie die
Feinjustierung der jeweiligen Fußplatten sollten Sie
unbedingt Ihrem Reha-Techniker überlassen.
Beinstütze abnehmen

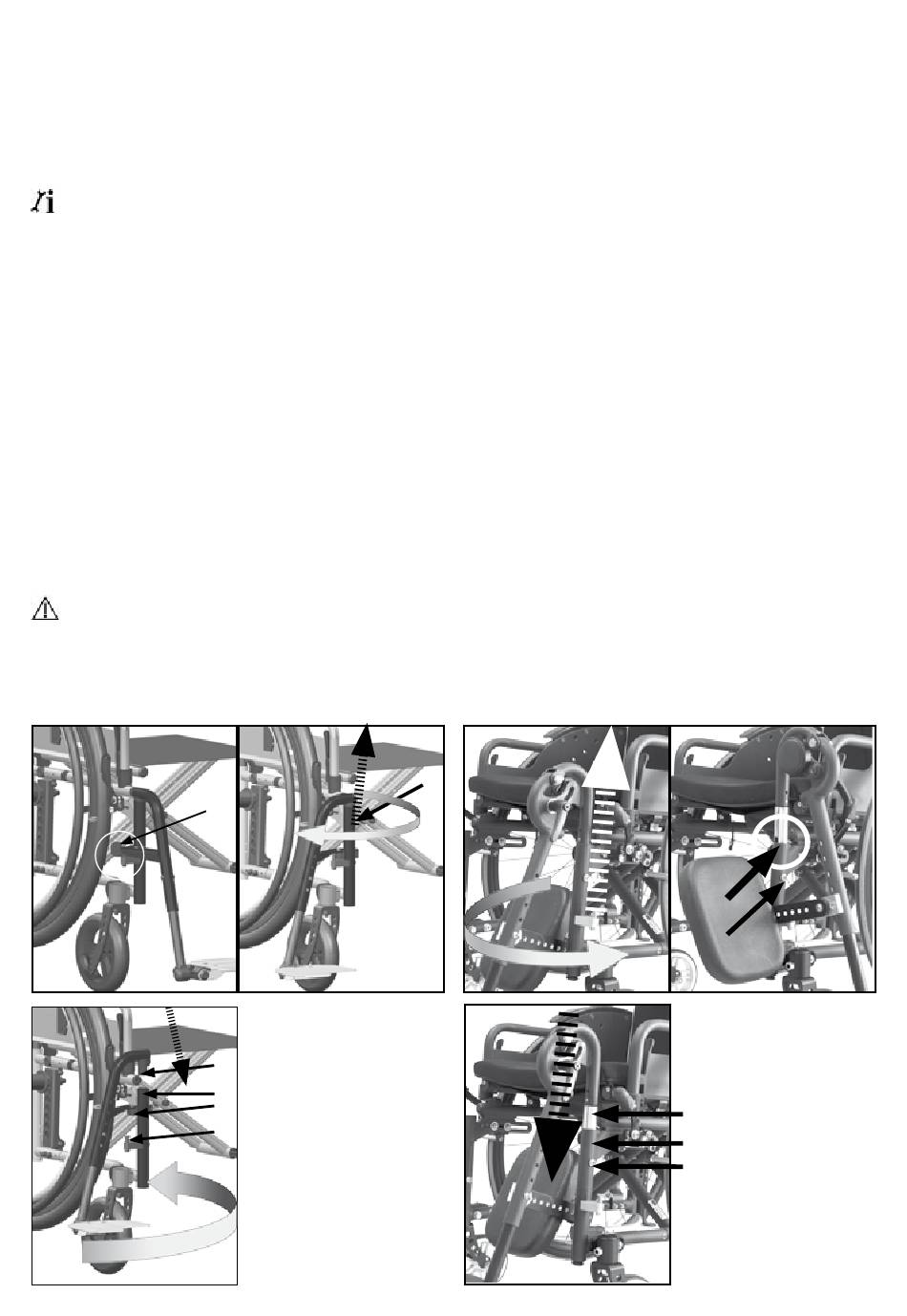

(1+2) Entriegeln Sie die Beinstütze, indem Sie den
Hebel (A) nach innen drücken. Drehen Sie anschlie-
ßend die Beinstütze um 90° nach außen. Die Bein-
stütze lässt sich nur in dieser Position nach oben aus
dem Halterungsrohr (B) nehmen.
Beinstütze einsetzen
(3) Die Beinstütze lässt sich nur in einer nach außen
gedrehten Position wieder einsetzen. Führen Sie dazu
den Steckbolzen (A) in das Führungsrohr (B) ein. Die
Verschlussmechanik (C) wird von hinten an den Arre-
tierungsbolzen (D) geführt und schließt durch Einras-
ten, wenn Sie die Beinstütze nach vorne drehen.
ACHTUNG
Die Beinstütze ist erst dann wieder gebrauchsfähig,
wenn die Verschlussmechanik (C) in den Arretie-
rungsbolzen (D) eingerastet ist. Sie lässt sich dann
weder nach außen abschwenken noch abnehmen.
(1)
(3)
(2)
(A)
(A)
(B)
(C)
(D)
3.12.4 Beinstütze hochschwenkbar
Die hochschwenkbare Beinstütze kann - wie im vorhe-
rigen Punkt beschrieben – ebenfalls nach außen ab-
geschwenkt und abgenommen werden. Beide Syste-
me können miteinander kombiniert werden.
Beinstütze abnehmen
(4) Beinstütze komplett nach oben aus dem Füh-
rungsrohr ziehen, nach außen drehen und abnehmen
(wie im vorherigen Punkt beschrieben).
Beinstütze einsetzen
(5+6) Beinstütze mit dem Steckbolzen (A) in nach au-
ßen gedrehter Position (90°) etwa zur Hälfte in das
Führungsrohr (B) einstecken, nach vorne drehen und
ganz in das Führungsrohr versenken. Der Arretie-
rungsschlitz (C) rastet in den Bolzen (D) ein und ver-
hindert das seitliche Drehen der Beinstütze.
Einstellen der Höhe
(4) Klemmhebel (A) lösen, Beinstütze in die ge-
wünschte Position bringen, Klemmhebel (A) wieder
fest verschließen.
(4)
(B)
(6)
Bedienungsanleitung für Sport- und BSA-Rahmen
(5)
(C)
(D)
(A)
(B)
(D)
31
