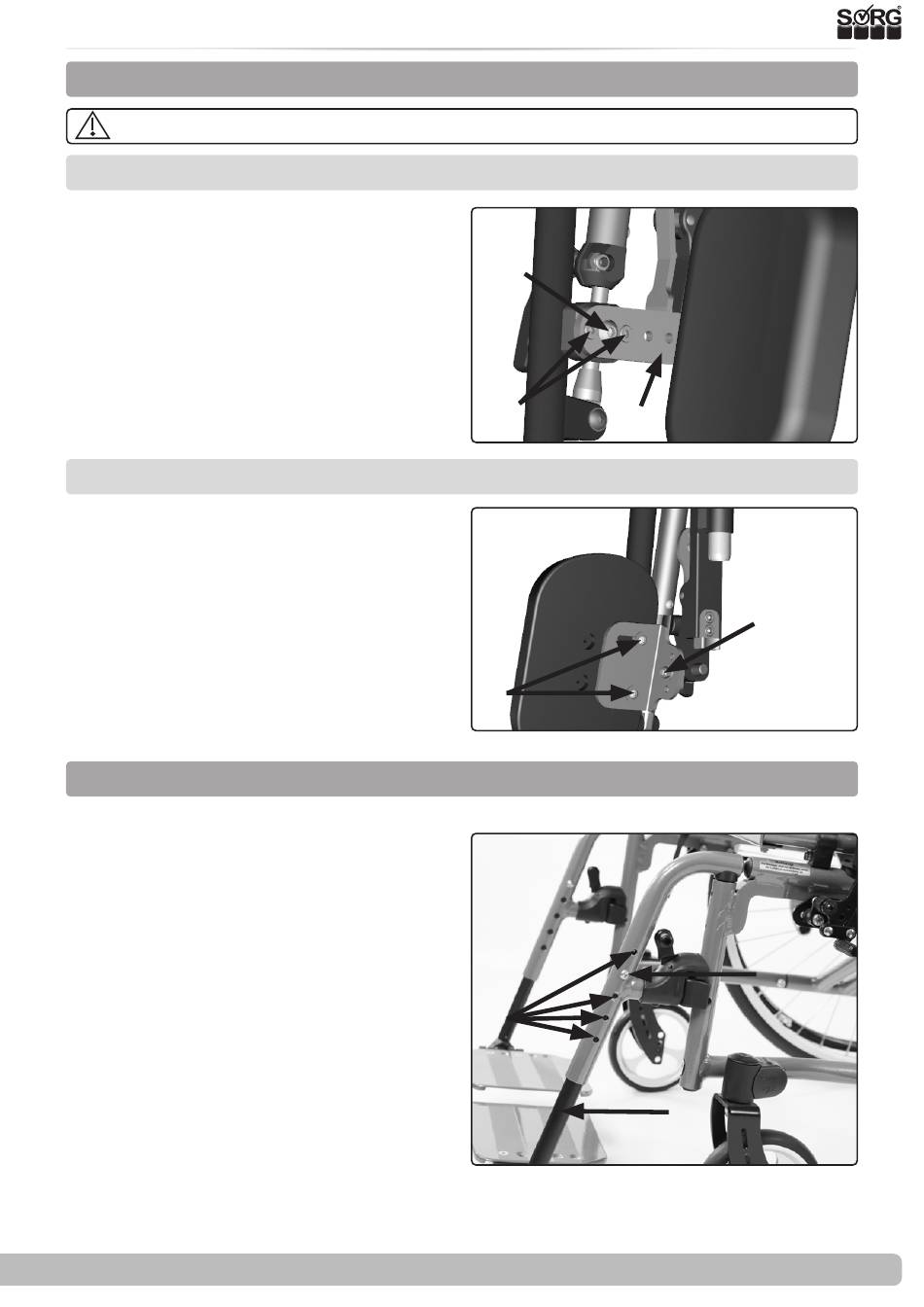

3.3 Baugruppe Beinstützen
3.3.4 Beinstütze hochschwenkbar
Die hochschwenkbare Beinstütze ist nicht für Benutzer mit Tonus-Dysregulation geeignet.
Höhenverstellung der Wadenauflage
(1) Verschraubung (A) entfernen und Schrau-
be (B) lockern. Gewünschte Höhe durch die
Lasche (C) einstellen
Verschraubung wieder fest zudrehen.
Tiefen- und Breiteneinstellung der Wadenauflage
Tiefeneinstellung
(2) Verschraubung (A) entfernen. Waden-
polster in der Lasche (1C) in der gewünschten
Position einsetzen.
Verschraubung wieder fest zudrehen.
Breiteneinstellung
Verschraubung (B) lockern. Wadenpolster in in
die gewünschte Position schieben.
Verschraubung wieder fest zudrehen.
3.3.5 Höhenverstellung der Fußplatte
(3) Verschraubung (A) entfernen. Beinstützen-
rohr (C) in der gewünschte Position bringen,
so dass das Loch für die Schraube des Bein-
stützenrohrs mit dem Loch für die Schraube
der Beinstütze (B) gleichauf liegt.
Verschraubung wieder fest zudrehen.
