PowerMax Schiebereinheit SN5650-PMU-0330 — SN5650-PMU-1200

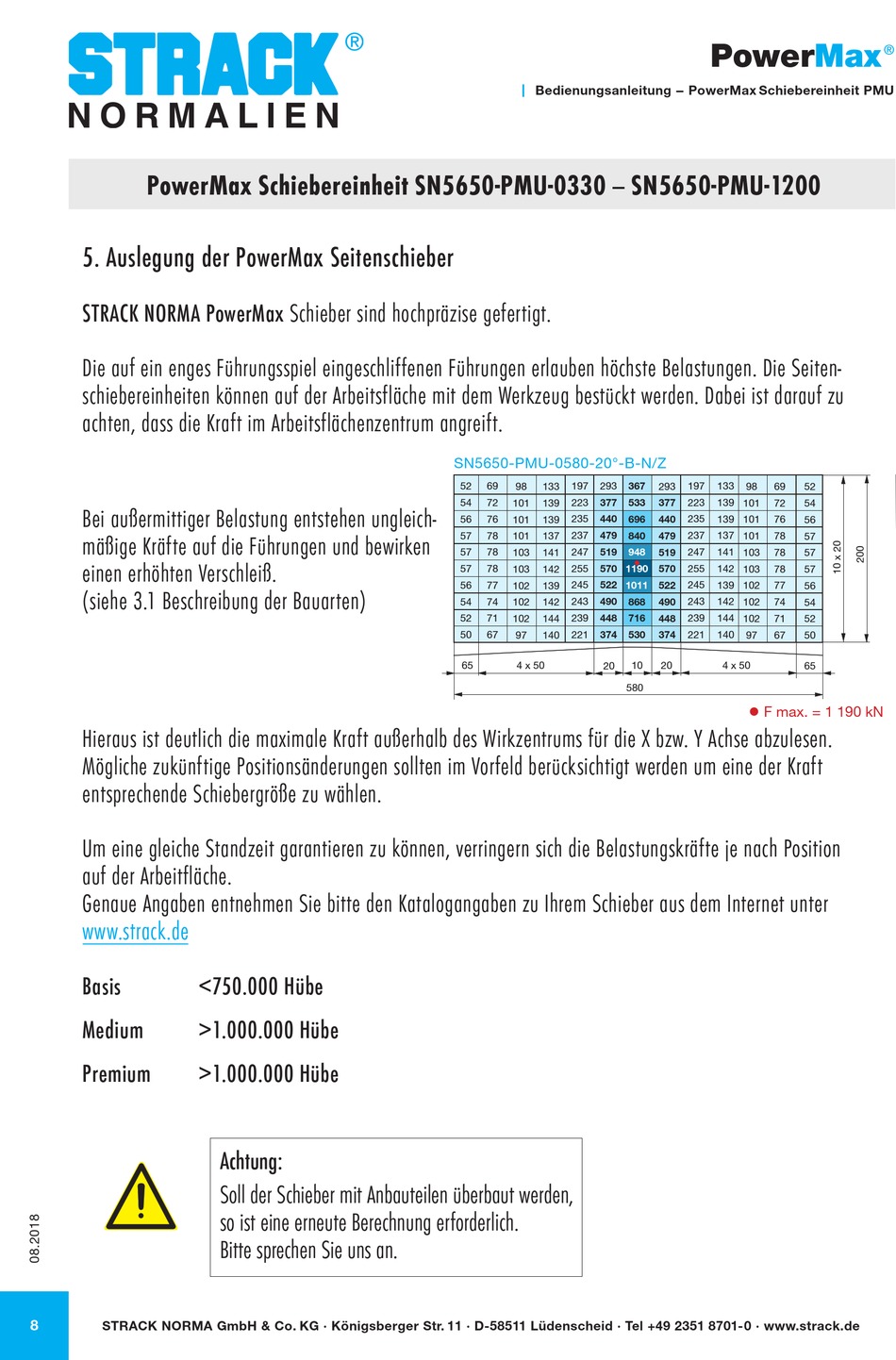

5. Auslegung der PowerMax Seitenschieber
STRACK NORMA PowerMax Schieber sind hochpräzise gefertigt.
Die auf ein enges Führungsspiel eingeschliffenen Führungen erlauben höchste Belastungen. Die Seiten-
schiebereinheiten können auf der Arbeitsfläche mit dem Werkzeug bestückt werden. Dabei ist darauf zu
achten, dass die Kraft im Arbeitsflächenzentrum angreift.
Bei außermittiger Belastung entstehen ungleich-
mäßige Kräfte auf die Führungen und bewirken
einen erhöhten Verschleiß.
(siehe 3.1 Beschreibung der Bauarten)
Hieraus ist deutlich die maximale Kraft außerhalb des Wirkzentrums für die X bzw. Y Achse abzulesen.
Mögliche zukünftige Positionsänderungen sollten im Vorfeld berücksichtigt werden um eine der Kraft
entsprechende Schiebergröße zu wählen.
Um eine gleiche Standzeit garantieren zu können, verringern sich die Belastungskräfte je nach Position
auf der Arbeitfläche.
Genaue Angaben entnehmen Sie bitte den Katalogangaben zu Ihrem Schieber aus dem Internet unter
www.strack.de
Basis <750.000 Hübe
Medium >1.000.000 Hübe
Premium >1.000.000 Hübe
8
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
Achtung:
Soll der Schieber mit Anbauteilen überbaut werden,
so ist eine erneute Berechnung erforderlich.
Bitte sprechen Sie uns an.
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMU
SN5650-PMU-0580-20°-B-N/Z
52 69 197 293 367
98 133
54 72 223 377 533
101 139
235 440
56 76 101 139 696
479
57 78 101 137 237 840
57 78 247 519 948
103 141
255 570 1190
57 78 103 142
522
56 77 102 139 245 1011
54 74 243 490 868
102 142
52 71 239 448 716
102 144
221 374
50 67 97 140 530
65 4 x 50 20 10
580
PowerMax
293 197 133 98 69
52
377 223 139
101 72 54
440 235 139 101 76 56
479 237 137 101 78
57
519 247 141 103
78 57
570 255 142
103 78 57
522 245 139 102 77 56
490 243 142 102 74
54
448 239 144
102 71 52
374 221 140 97 67 50
20 4 x 50 65
 F max. = 1 190 kN
52 69 9
54 72 10
56 76
10
57 78 10
57 78 10
57 78 10
56 77 10
54 74 10
52 71 10
50 67
9
