PowerMax Schiebereinheit SN5650-PMU-0330 — SN5650-PMU-1200
10.1.1 Montage des Lock-Out-Systems SN5651-PMU-0330
Um den Schieber für die Einarbeitung von Bohrungen festzusetzen, ist die Fixierung des Schieberschlittens
mittels eines Lock-Out Systems erforderlich. Gehen Sie dazu wie folgt vor:
Bild 1
2
1
Bild 2
1
18
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
3
2
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMU

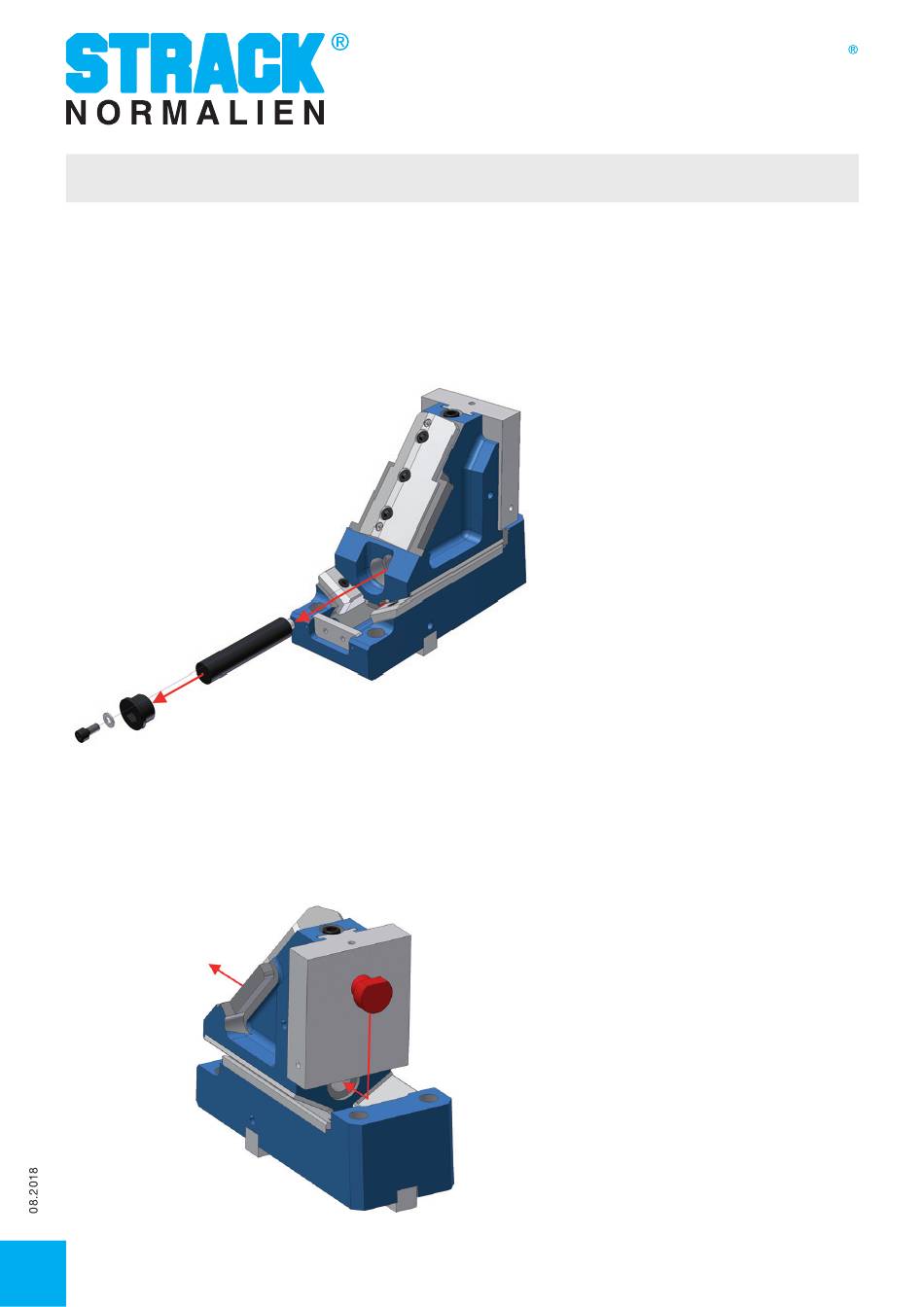

1. Entfernen Sie die Gasdruckfeder indem
Sie zunächst die Sicherungsschraube
(Schritt 1), anschließend den Ver-
schlussstopfen (Schritt 2) entfernen.
Jetzt können Sie die Gasdruckfeder
(Schritt 3) aus der Bohrung heraus-
nehmen.
2. Montage der Distanzscheibe
Schieben Sie den Schieberschlitten
in die hintere Position (Schritt 1).
Legen Sie die Distanzscheibe
SN5651-LOS-DS in die Bohrung
(Schritt 2)
PowerMax
