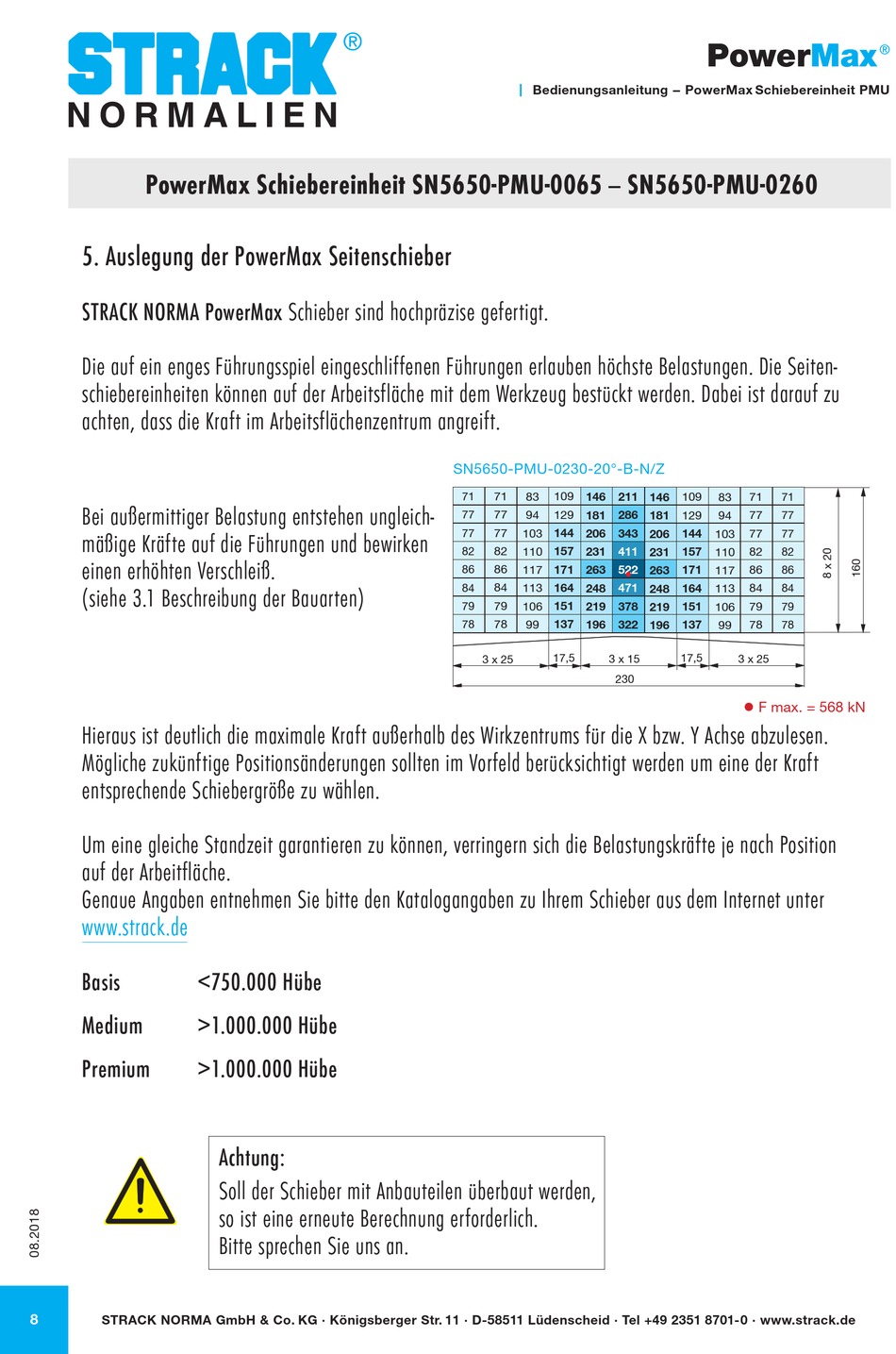

PowerMax Schiebereinheit SN5650-PMU-0065 — SN5650-PMU-0260
5. Auslegung der PowerMax Seitenschieber
STRACK NORMA PowerMax Schieber sind hochpräzise gefertigt.
Die auf ein enges Führungsspiel eingeschliffenen Führungen erlauben höchste Belastungen. Die Seiten-
schiebereinheiten können auf der Arbeitsfläche mit dem Werkzeug bestückt werden. Dabei ist darauf zu
achten, dass die Kraft im Arbeitsflächenzentrum angreift.
Bei außermittiger Belastung entstehen ungleich-
mäßige Kräfte auf die Führungen und bewirken
einen erhöhten Verschleiß.
(siehe 3.1 Beschreibung der Bauarten)
Hieraus ist deutlich die maximale Kraft außerhalb des Wirkzentrums für die X bzw. Y Achse abzulesen.
Mögliche zukünftige Positionsänderungen sollten im Vorfeld berücksichtigt werden um eine der Kraft
entsprechende Schiebergröße zu wählen.
Um eine gleiche Standzeit garantieren zu können, verringern sich die Belastungskräfte je nach Position
auf der Arbeitfläche.
Genaue Angaben entnehmen Sie bitte den Katalogangaben zu Ihrem Schieber aus dem Internet unter
www.strack.de
Basis
<750.000 Hübe
Medium
>1.000.000 Hübe
Premium
>1.000.000 Hübe
8
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
Achtung:
Soll der Schieber mit Anbauteilen überbaut werden,
so ist eine erneute Berechnung erforderlich.
Bitte sprechen Sie uns an.
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMU
SN5650-PMU-0230-20°-B-N/Z
71
71
83
109
146
211
77
77
94
129
181
286
77
77
103
144
206
343
82
82
110
157
231
411
86
86
171
263
522
117
84
84
164
471
113
248
79
79
151
106
219
378
78
78
137
99
196
322
17,5
3 x 25
3 x 15
230
PowerMax
109
71
71
146
83
129
77
77
181
94
144
77
77
206
103
157
82
82
231
110
171
263
117
86
86
248
164
113
84
84
219
151
106
79
79
196
137
99
78
78
17,5
3 x 25
F max. = 568 kN
71
77
77
82
86
84
79
78
