15.4 Berechnungen Gasdruckfedern
Anfangskraft
Die Anfangskraft der Gasdruckfeder wird in Relation mit der Arbeitsfläche und der Füllkraft in Übereinstimmung
mit der folgenden Formel berechnet:
Fi = A x P
Veränderung der Anfangskraft
Der Fülldruck kann verändert werden, um die Anfangskraft der Gasdruckfeder zu variieren.
Wenn wir die Anfangskraft kennen, können wir die folgende Formel anwenden:
P = Pi x ___

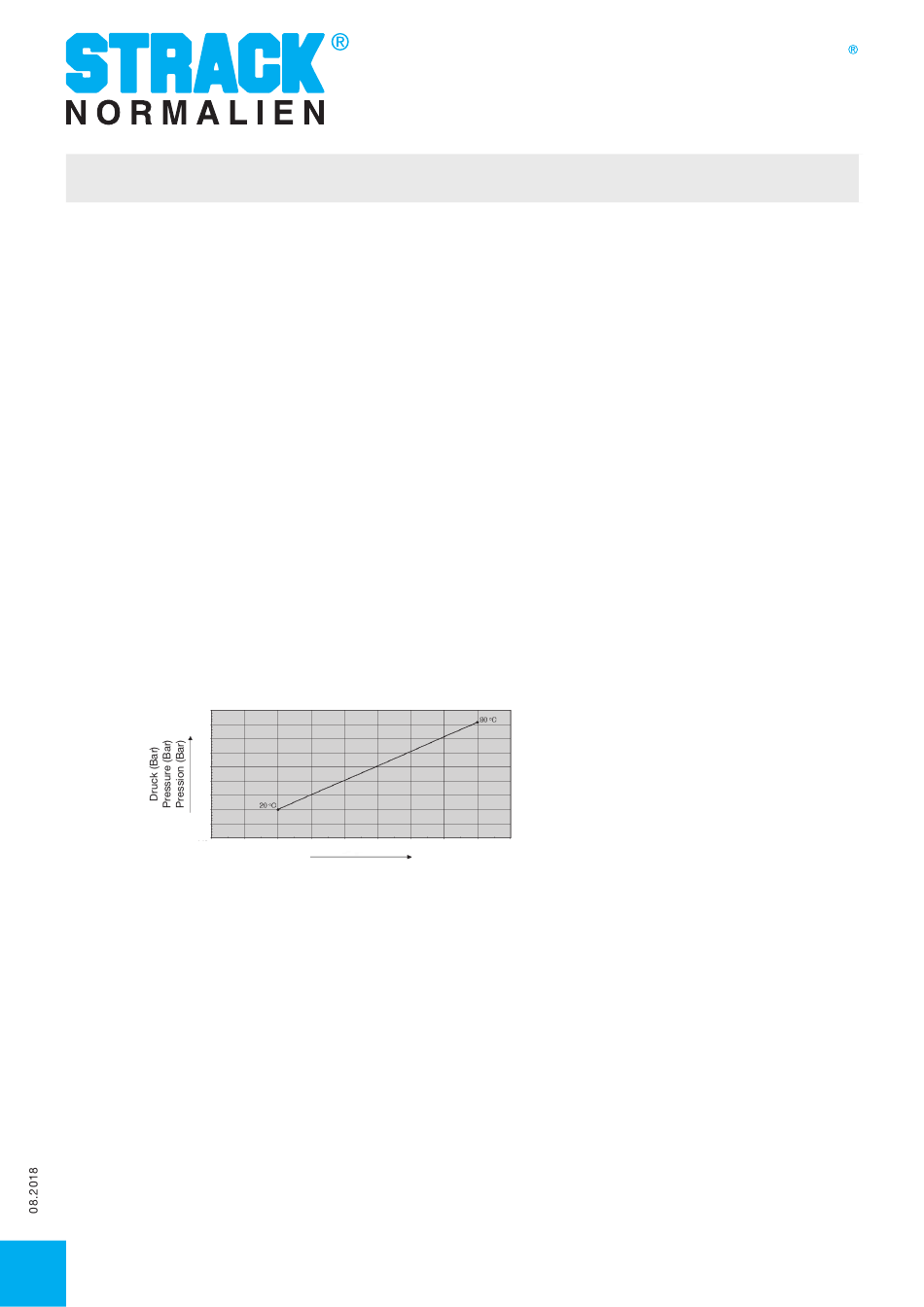

Temperaturabhängige Kraftveränderung
Die Gastemperatur beeinflusst den Druck der Gasfedern und somit ihre Kraft. Die Kräfte, die in dem Katalog
spezifiziert sind, entsprechen den Fülldrücken bei einer Temperatur von 20°C. In der graphischen Darstellung
Temperatur/Druck ist ersichtlich, wie der Stickstoffdruck sich abhängig von der Temperatur verändert.
185
180
175
170
165
160
155
150
145
140
Technischer Rat
Wir haben einen technischen Beratungsdienst eingerichtet um unseren Kunden helfen zu können. Mit Hilfe dieses
Services werden Sie Auskünfte von spezialisierten Technikern erhalten, die Ihre Fragen beantworten können. Wir
werden Ihnen helfen, das geeignetste Produkt, abhängig von der Arbeit, welche Sie ausführen wollen, auszuwählen.
Garantie und Dauer
Die Garantie, die STRACK für Gasdruckfedern anbietet, beträgt ein Jahr nach Kaufdatum oder entsprechend
100.000 Hubmetern linearer Kolbenbewegung bei Gasdruckfedern mit Hüben von größer oder gleich 25 mm,
während bei Gasdruckfedern mit kürzeren Hüben die Garantie bei 2.000.000 Zyklen liegt.
Die Garantie (welche Teile und Arbeitskosten abdeckt) ist anwendbar, wenn die folgenden Bedingungen erfüllt sind:
1. D ie Gasdruckfeder darf keine Defekte aufgrund von Dellen haben (Blasen, Kratzer, Schweißablösungen, Rost usw.).
2. I hre Anwendung und Gebrauch erfolgte strikt in den Grenzen der spezifizierten technischen Bedingungen und in
den Grenzen der verschiedenen Anwendungsempfehlungen.
3. D ie Gasdruckfeder wurde nicht manipuliert (ein Öffnen der Gasdruckfeder hat den Garantieverlust zur Folge).
38
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
Fi = n ominelle Anfangskraft in daN
A = A rbeitsfläche in cm (wie detailliert in den Spezifikationen eines jeden Modells)
2
P = Fülldruck in Bar
F
P = g ewünschter Druck (Bar), Pi = n omineller Fülldruck (Bar) der Gasdruckfeder
Fi
F = benötigte Anfangskraft (daN), Fi = nominelle Anfangskraft (daN) der Gasdruckfeder
0 10 20 30 40 50
Temperatur / Temperature (°C)
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMU
60 70 80 90
