PowerMax Schiebereinheit SN5650-PMU-0330 — SN5650-PMU-1200
10.1.2 Montage des Lock-Out-Systems SN5651-PMU-0460 — SN5651-PMU-1200
Um den Schieber für die Einarbeitung von Bohrungen festzusetzen, ist die Fixierung des Schieberschlittens
mittels eines Lock-Out Systems erforderlich. Gehen Sie dazu wie folgt vor:

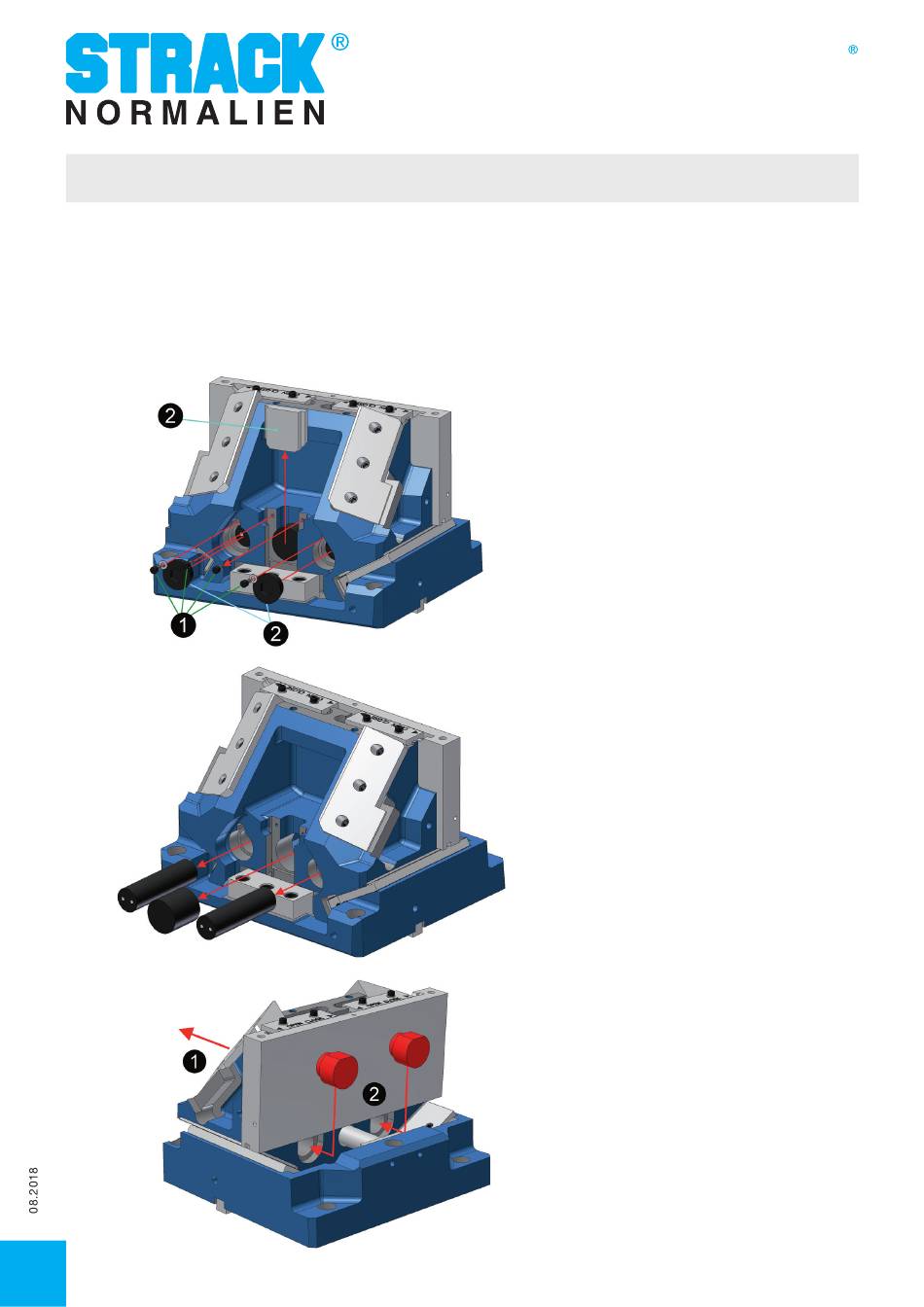

Bild 1
Bild 2
Bild 3
20
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMU
1. Entfernen Sie die Gasdruckfeder indem
Sie zunächst die Sicherungsschraube
(Schritt 1), anschließend den Ver-
schlussstopfen (Schritt 2) entfernen.
2. Jetzt können Sie die Gasdruckfeder
aus der Bohrung herausnehmen.
3. Schieben Sie den Schieberschlitten
in die hintere Position (Schritt 1).
Legen Sie die Distanzscheiben
SN5651-LOS-DS in die Bohrungen
(Schritt 2)
