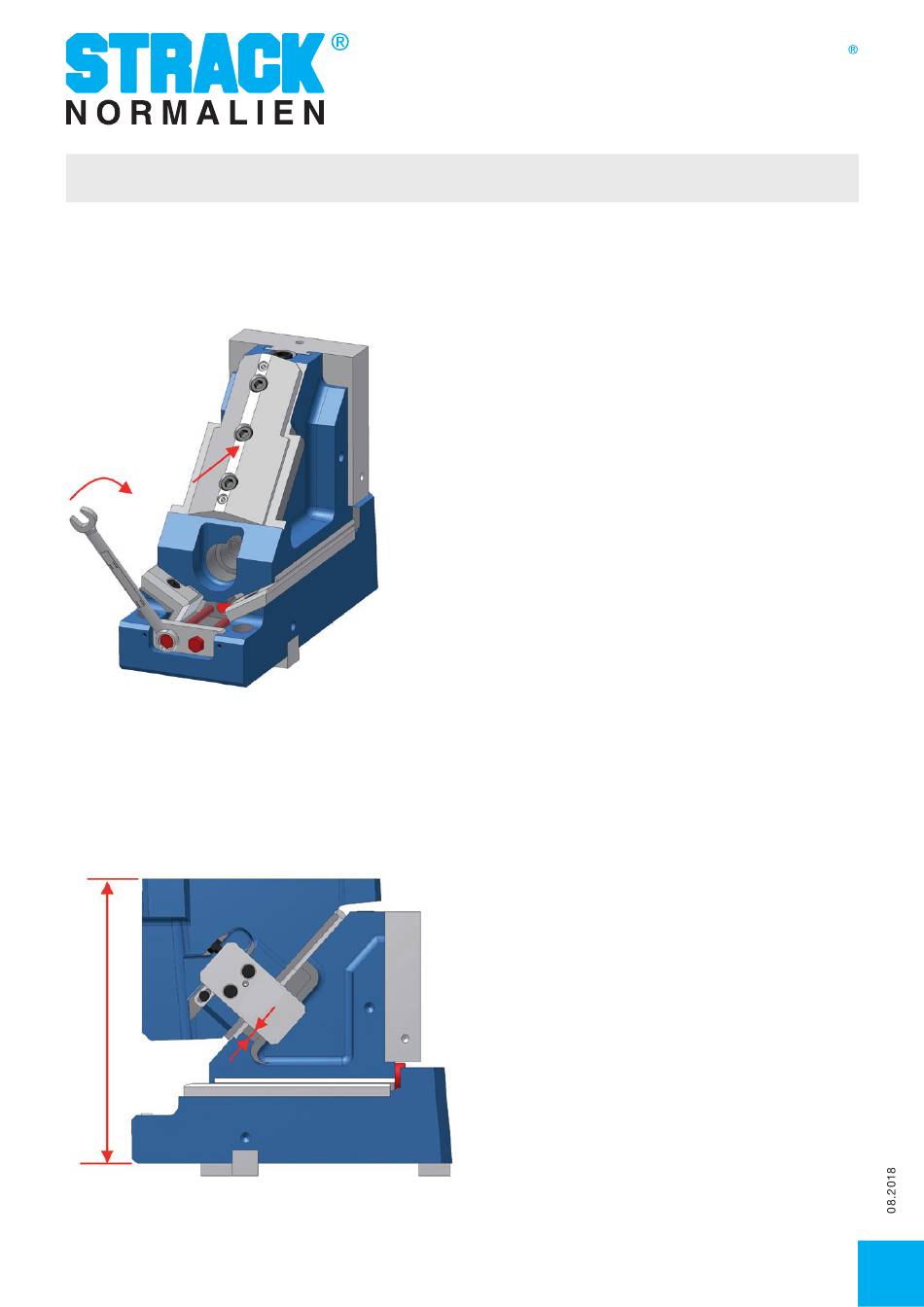

Bild 3
Bild 4
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMU
3. Nun schieben Sie den Schieberschlitten in
die vordere Position (Schritt 1). Drehen
Sie die Schrauben SN5651-LOS-SPS-M8 x 90
in den Schieberanschlag (Schritt 2). Ziehen
Sie die Schrauben vorsichtig an um den
Schieberschlitten festzusetzen (Schritt 2).
4. Der Schieber hat eine Einbauhöhe von
275 +/- 0,25 mm. Legen Sie ein Endmaß
(10 mm) zwischen Schieberanschlag und
Aktivrückzugklammer, um die genaue Ein
bauhöhe zu erhalten.
