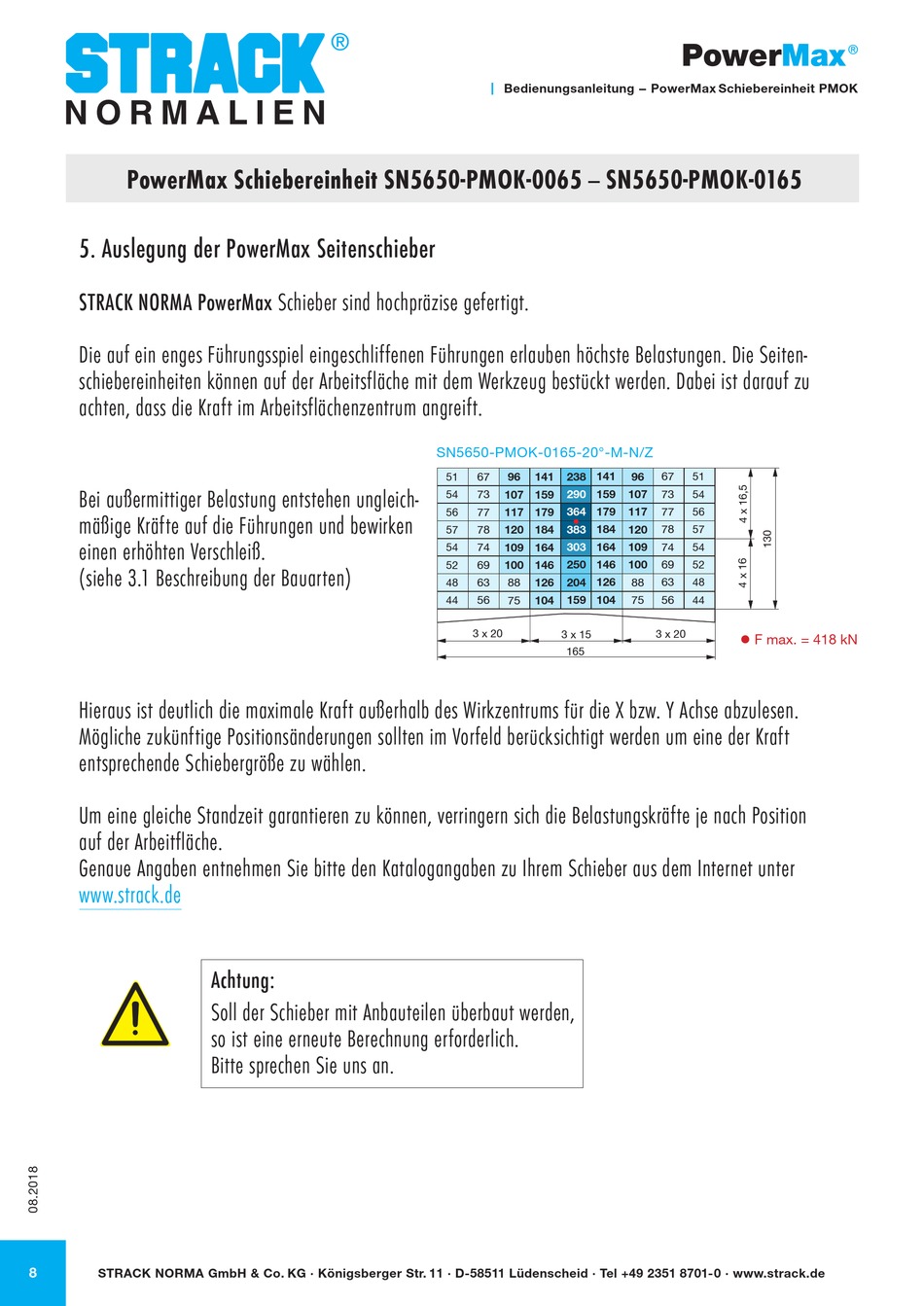

PowerMax Schiebereinheit SN5650-PMOK-0065 — SN5650-PMOK-0165
5. Auslegung der PowerMax Seitenschieber
STRACK NORMA PowerMax Schieber sind hochpräzise gefertigt.
Die auf ein enges Führungsspiel eingeschliffenen Führungen erlauben höchste Belastungen. Die Seiten-
schiebereinheiten können auf der Arbeitsfläche mit dem Werkzeug bestückt werden. Dabei ist darauf zu
achten, dass die Kraft im Arbeitsflächenzentrum angreift.
Bei außermittiger Belastung entstehen ungleich-
mäßige Kräfte auf die Führungen und bewirken
einen erhöhten Verschleiß.
(siehe 3.1 Beschreibung der Bauarten)
Hieraus ist deutlich die maximale Kraft außerhalb des Wirkzentrums für die X bzw. Y Achse abzulesen.
Mögliche zukünftige Positionsänderungen sollten im Vorfeld berücksichtigt werden um eine der Kraft
entsprechende Schiebergröße zu wählen.
Um eine gleiche Standzeit garantieren zu können, verringern sich die Belastungskräfte je nach Position
auf der Arbeitfläche.
Genaue Angaben entnehmen Sie bitte den Katalogangaben zu Ihrem Schieber aus dem Internet unter
www.strack.de
8
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
Achtung:
Soll der Schieber mit Anbauteilen überbaut werden,
so ist eine erneute Berechnung erforderlich.
Bitte sprechen Sie uns an.
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMOK
SN5650-PMOK-0165-20°-M-N/Z
238
141
51
67
96
141
290
159
54
73
107
159
364
179
56
77
117
179
184
57
78
120
184
383
54
74
109
164
303
164
52
69
100
146
250
146
48
63
126
204
126
88
44
56
104
159
104
75
3 x 20
3 x 15
165
PowerMax
96
67
51
107
73
54
117
77
56
120
78
57
109
74
54
100
69
52
88
63
48
75
56
44
3 x 20
F max. = 418 kN
