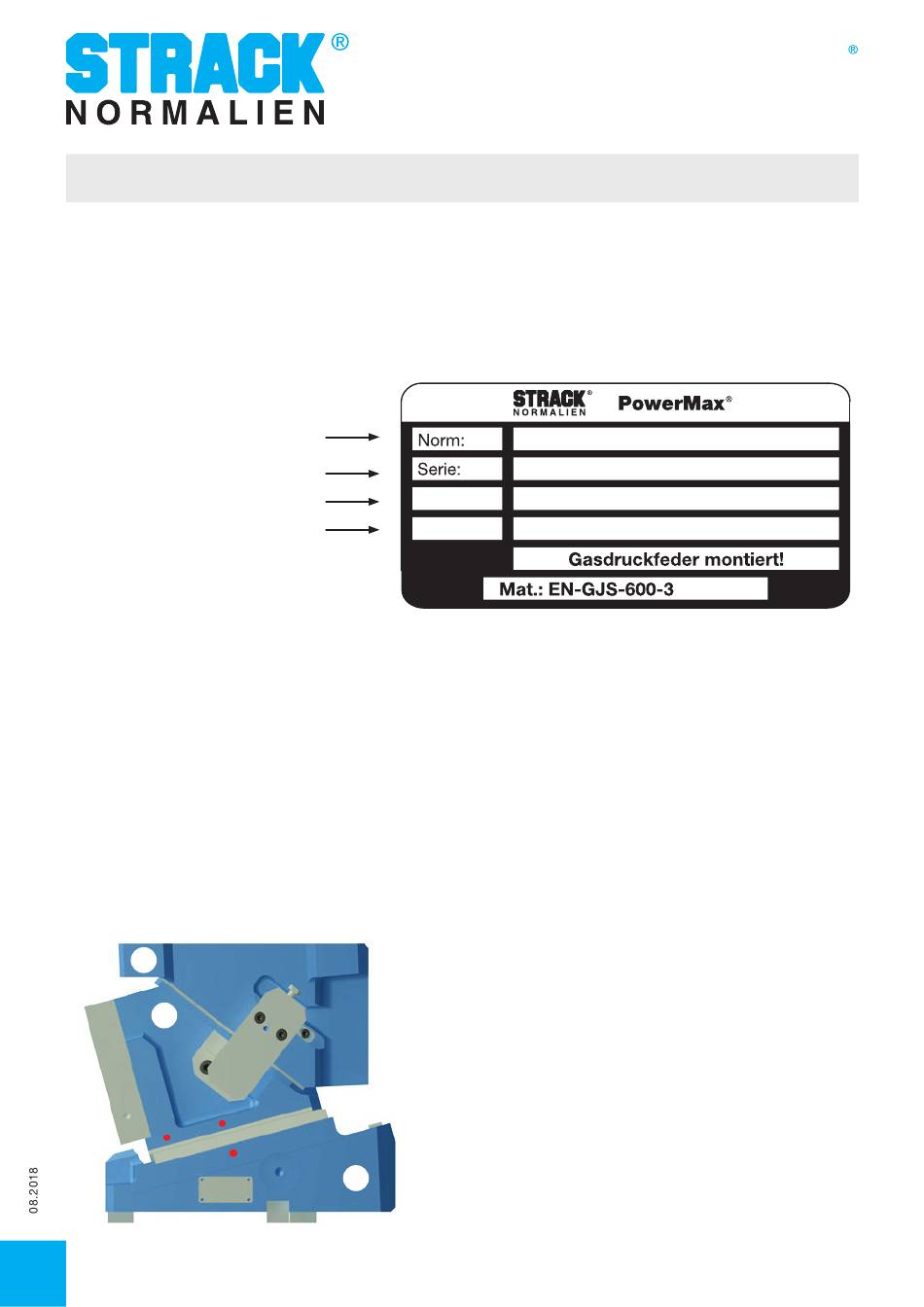

8.2 Kennzeichnung der Schieber
Alle PowerMax Schieber sind mit einem Typenschild ausgestattet.
Auf diesem Typenschild sind die Bezeichnung und die Seriennummer des Schiebers eingelasert.
Schieberbezeichnung
6-stellige Seriennummer
für Zusatzinformationen
des Kunden
Die Seriennummer bezieht sich auf alle Schieber eines Auftrages und ist von Auftrag zu Auftrag unter-
schiedlich. Die PowerMax- Schieber wurden im Hause STRACK eingestellt. Hierzu wurden die gehärteten
Stahlgleitleisten auf das entsprechende Maß geschliffen. Die dazugehörigen Schrauben wurden mit Z9093
Schraubensicherungskleber zusätzlich gesichert.
ACHTUNG: Bauen Sie diese Leisten nicht aus. Sollte dies doch einmal im Crashfall unumgänglich werden,
so sind die Ersatzleisten erneut entsprechend anzupassen.
Um Verwechselungen innerhalb einer Serie zu vermeiden, sind die Baugruppen der einzelnen Schieber inner-
halb der Serie mit Schlagzahlen von 1 bis ... gekennzeichnet (siehe Bild unten). Achten Sie bei der Montage
unbedingt auf richtige Zuordnung der Komponenten um Probleme zu vermeiden.
1
1
12
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMU
Zusätzliche Markierungen an Schieberaufnahme und
Schieberkörper machen es möglich, die Position des
Schiebers im Werkzeug zu kontrollieren.
Ist der Schieber zusammengefahren, stehen die oberen
Markierungen zusammen, bei ausgefahrenem Schieber
stehen die unteren Markierungen zusammen.
Falls die Markierung auf der Schieberaufnahme zwischen
denen des Körpers steht, ist der gesamte Schieber nicht
1
in die korrekte Ausgangsposition zurückgefahren.
PowerMax
SN5650-PMU-0065-25-B-N-V01
Sn.-Nr.: 1 2 3 4 5 6
( GGG60 )
