PowerMax Schiebereinheit SN5650-PMU-0330 — SN5650-PMU-1200
11. Demontage / Montage der Gasdruckfedern
Um die Gasdruckfeder aus dem Schieber auszubauen, müssen zuerst die Sicherungsschraube und der
Verschlussstopfen demontiert werden.
Der Einbau erfolgt in umgekehrter Reihenfolge. Hierzu muss der Schieberschlitten zurückgezogen werden,
um den Stopfen hinein drehen zu können. Der Stopfen ist anschließend mit der Sicherungsschraube und
der Unterlegscheibe zu sichern.
Bild 1
Bild 2
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMU

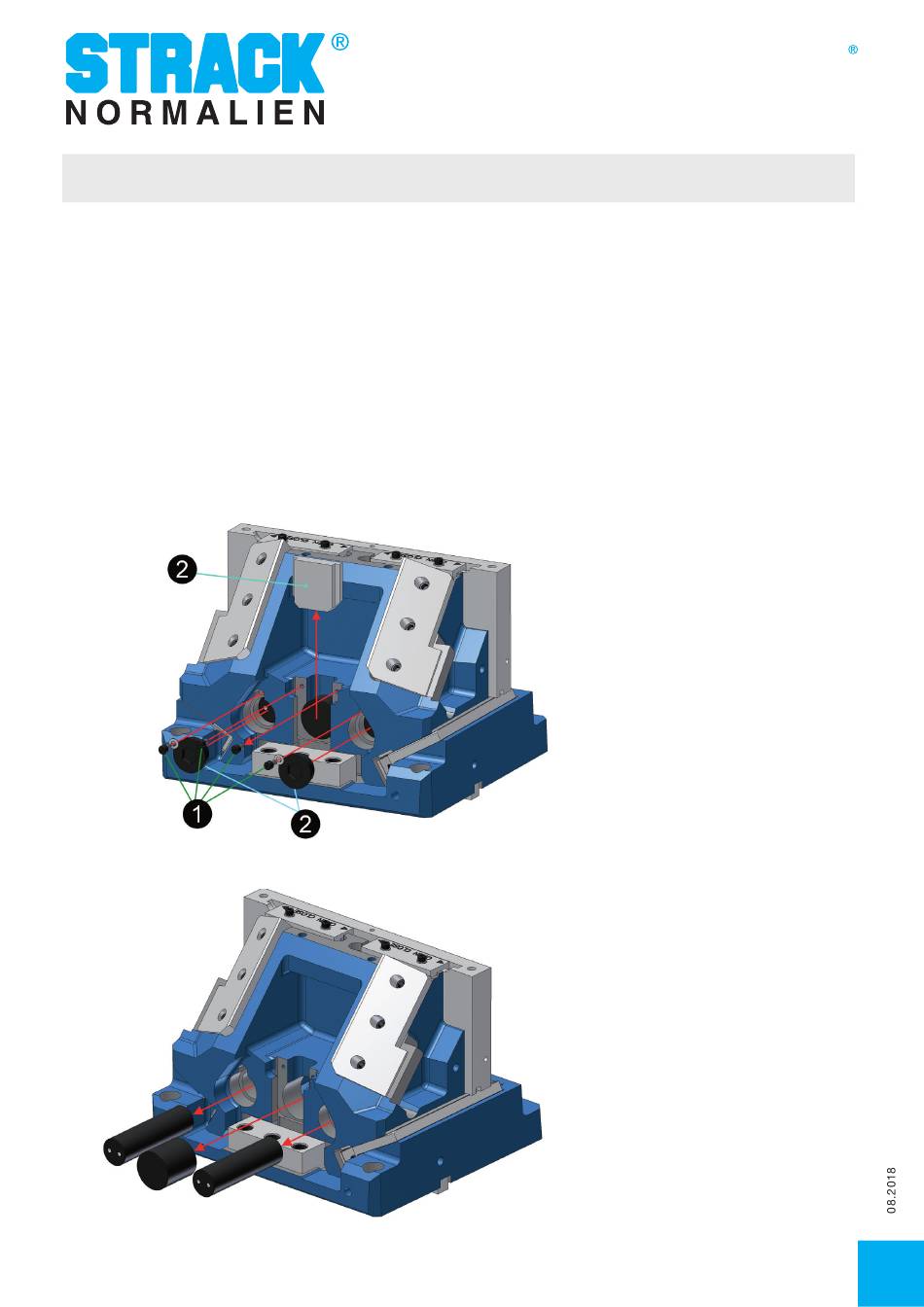

1. Entfernen Sie die Gasdruckfeder
indem Sie zunächst die Sicherungs-
schraube (Schritt 1), anschließend
den Verschlussstopfen (Schritt 2)
entfernen.
2. Jetzt können Sie die Gasdruckfeder
aus der Bohrung herausnehmen.
PowerMax
25
