5.2.2 Montageplattenpaket für Buzz on-wall
Installieren
Für Buzz on-wall oder Buzz on-wall flexible.
Richten Sie sich bei der Vorbereitung und Installation der Montageplatten nach den Brainlab-
Zeichnungen.
Das Montageplattenpaket für die Anbringung an der Wand besteht aus drei Komponenten:
• Grundplatte für Touch-Display
• Grundplatte für Workstation
• Distanzplatte zwischen den zwei anderen Platten
HINWEIS: Des Weiteren müssen Sie einen Abstand von 10 cm um das Display und von 30 cm
auf der Steckerseite der Workstation (links in der Abbildung) lassen.

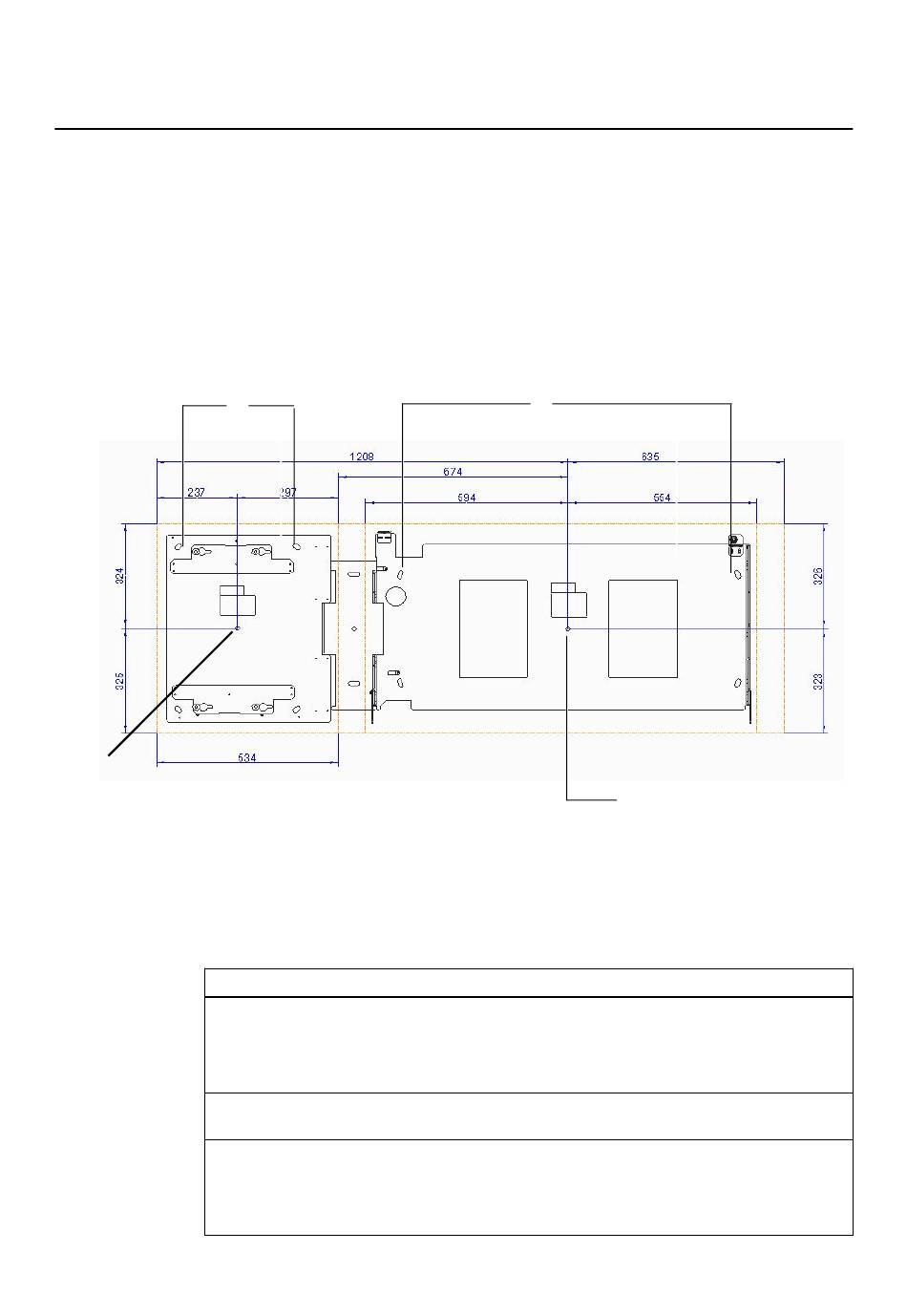

④
HINWEIS: In diesem Entwurf wird das Display mit Lautsprechern (größere Abmessungen) oder
ohne Lautsprecher (kleinere Abmessungen) sowie eine Workstation mit Design-Abdeckung
dargestellt.
Schritte
1.
2.
3.
Technisches Planungshandbuch Aufl. 1.3 Buzz Version 1.0
③
C
B
Befestigen Sie die Touch-Display-Montageplatte (A) an der Wand. Verwenden Sie dazu
das mittlere Schraubloch ①. Diese Schraube dient nur zur einfachen Ausrichtung der
Platte und wird später entfernt.
HINWEIS: Die empfohlene Montagehöhe beträgt 150 cm über dem fertigen Fußboden.
Richten Sie die Touch-Display-Montageplatte (A) aus und befestigen Sie diese mithilfe
der vier Langlöcher ②.
Befestigen Sie die Distanzplatte (C) neben der installierten Touch-Display-Montageplatte
(A). Verwenden Sie bei Bedarf zwei der Langlöcher.
HINWEIS: Dieser Schritt ist nicht erforderlich für Buzz on-wall flexible oder das zweite
wandmontierte Display.
②
A
①
Abbildung 37
