Brainlab BUZZ Technisches Planungshandbuch Seite 24

Buzz-Verbindungen

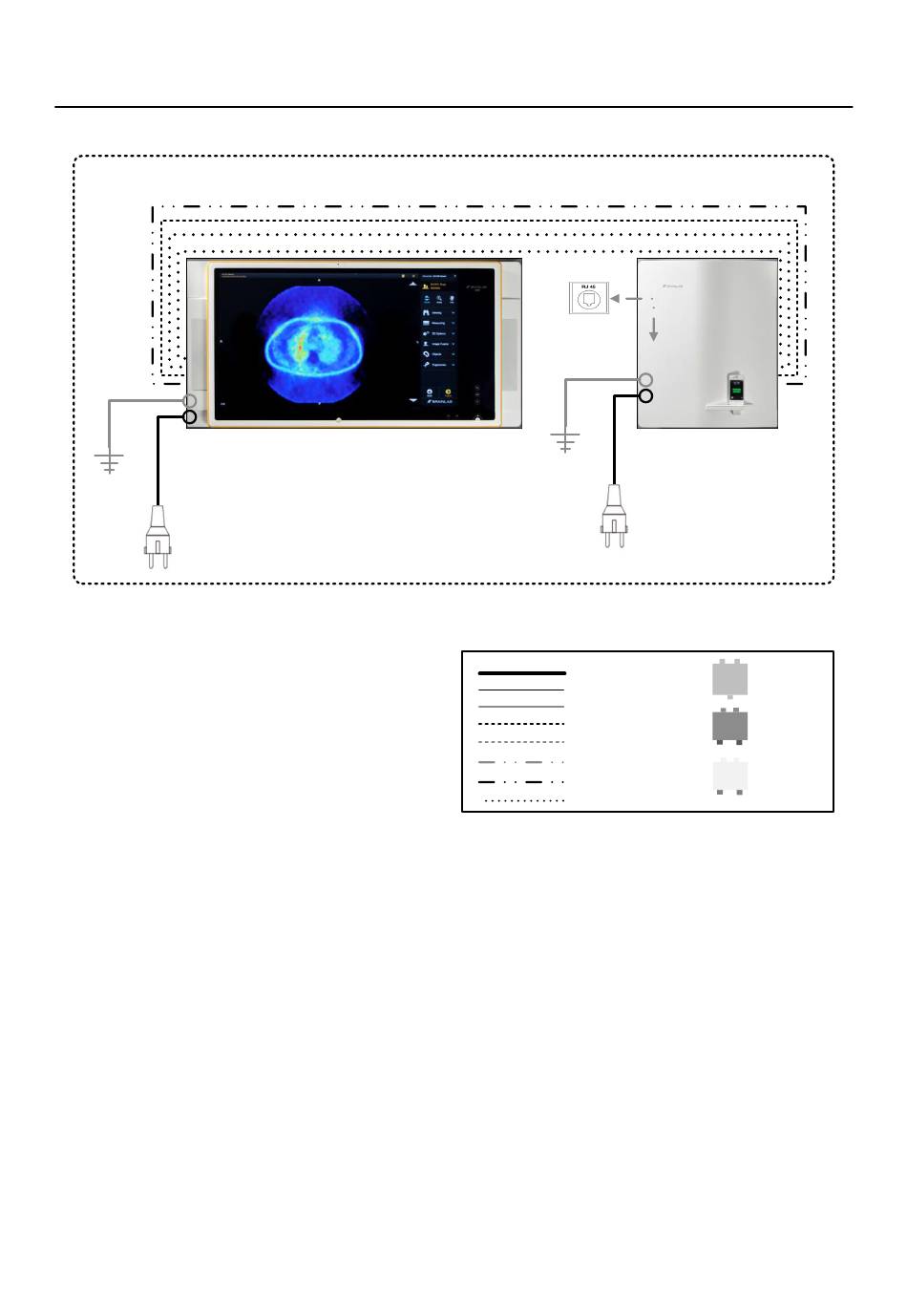

Buzz on-wall flexible - seitenverkehrte Installation
OR
Potential
Equalization
(optional)
24
Button Link
HDMI
USB Ctrl
USB Data
Hospital
network
Potential
Equalization
(optional)
Legend:
Power Cable (AC)
Power Cable (DC)
Fiber-Optic Cable
DVI/HDMI Cable
Other Video Cable
Other Cable
Button Link Cable
USB Cable
Abbildung 10
Technisches Planungshandbuch Aufl. 1.3 Buzz Version 1.0
USB E/O
USB
Converter
HDMI E/O
HDMI
Converter
RS232
RS
232
Converter
