PLANUNG
Buzz in-wall - Grundriss

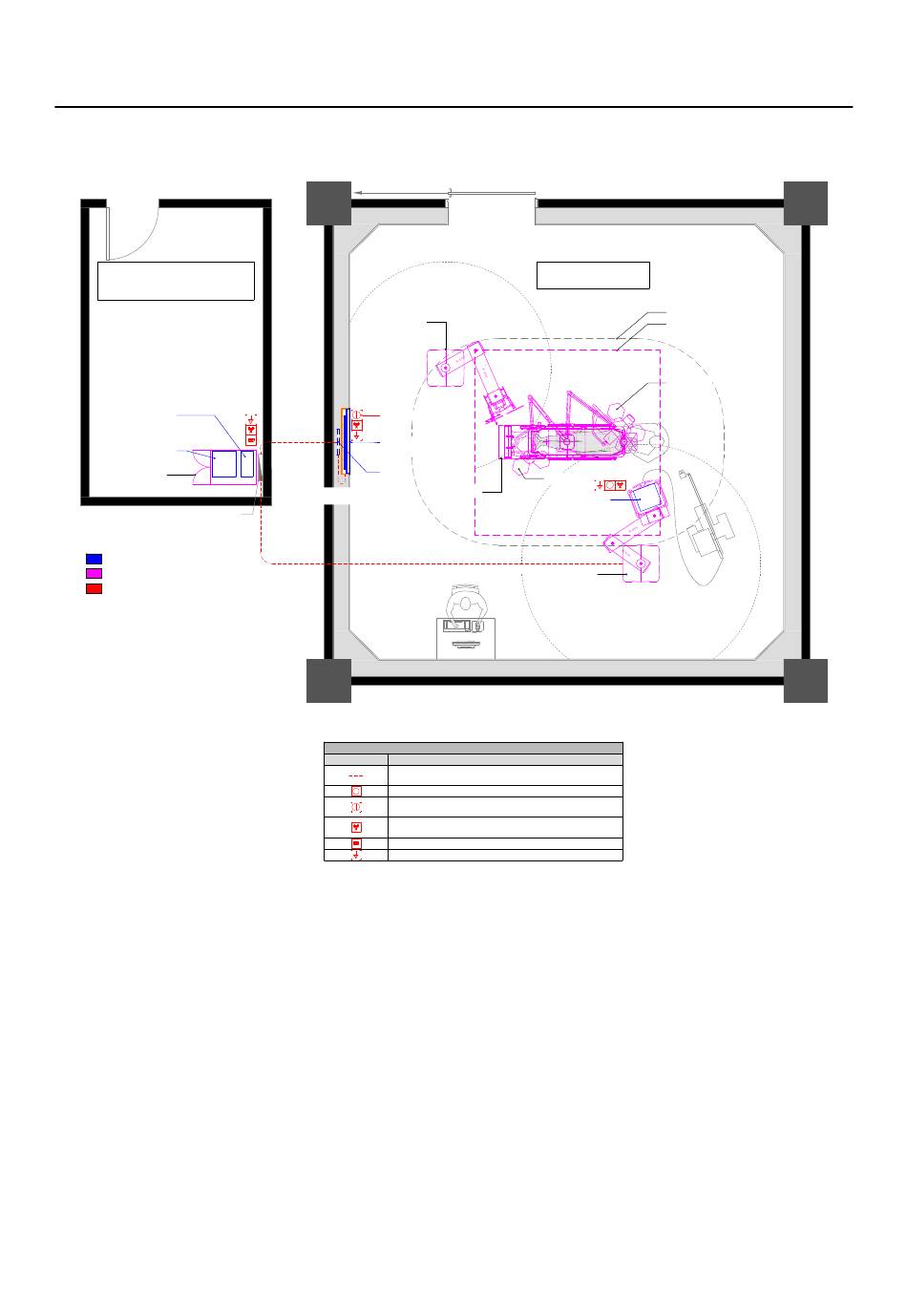

Beispiel-Grundriss für Buzz in-wall:
EQUIPMENT ROOM/
TECHNICAL ROOM
(ADJACENT TO OPERATING ROOM)
[ALTERNATIVE LOCATION CAN BE
CONSIDERED OUTSIDE PATIENT
ENVIRONMENT. TO BE DISCUSSED
AT PLANNING STAGE]
TRANSFER LINE
BOX TRANSMITTER
BUZZ
WORKSTATION
COMPUTER RACK
CABLE DUCT
RECOMMENDED
BRAINLAB COMPONENTS
3RD PARTY COMPONENTS
COSTUMER INSTALLATION
HINWEIS: Beachten Sie bei der Planung, dass die Kupferkabelverbindungen zwischen der
Übertragungsstrecke und dem Display eine andere Länge haben (4 m) als die
Kupferkabelverbindungen zwischen der Übertragungsstrecke und der Workstation (ca. 1,8 m).
Technisches Planungshandbuch Aufl. 1.3 Buzz Version 1.0
CSU ANESTHESIA
MAIN SWITCH REQUIRED
BUZZ 42" TOUCH
MAX. TOTAL
DISPLAY IN-WALL
CABLE
LENGTH: 50m
TRANSFER LINE BOX
RECEIVER
MAX. TOTAL CABLE
OR TABLE
LENGTH: 4M
MAX. TOTAL CABLE LENGTH: 50m
NURSE STATION
(i.e. Imaging target)
ELECTRICAL ONSITE PREPARATION
SYMBOL DESCRIPTION
CONDUITS WITH PULL WIRE
BLANKPLATE FOR CABLE FEED THROUGH
POWER SWITCH, INSTALLATION ACCORDING TO NATIONAL
GUIDELINES
STANDARD POWER OUTLET - ACCORDING TO LOCAL NORMS,
RECOMMENDED GENERATOR AND UPS BACKED UP
RJ45 NETWORK SOCKET (HOSPITAL NETWORK)
POTENTIAL EQUALIZATION (OPTIONAL)
OPERATING ROOM
OR LIGHT
VIDEO EXTENSION UNIT
FOR BUZZ
CSU SURGERY
Abbildung 25
PATIENT ENVIRONMENT
LAMINAR AIRFLOW
FIELD
OR LIGHT
