BAUSEITIGE VORBEREITUNGEN
5.2.3

Buzz in-wall - Vorinstallationspaket

Allgemeines
Der Buzz in-wall-Einbaurahmen wird vor der Hauptlieferung zur Verfügung gestellt.
• Zentrieren Sie den Ausschnitt bei 150 cm über dem fertigen Fußboden, um die empfohlene
Montagehöhe zu erreichen. Sollten Sie eine andere Montagehöhe benötigen, passen Sie den
Ausschnitt entsprechend an.
• Der Mindestausschnitt für den Rahmen muss 1142 mm x 621 mm betragen, um den Rahmen
installieren zu können. Eine Zeichnung des Rahmens erhalten Sie auf Seite 80. Das montierte
Display kann einen symmetrischen Ausschnitt von bis zu 1147 mm x 647 mm umfassen.
• Die Mindesttiefe der Öffnung beträgt 14 cm.
• Es muss für eine ausreichende Belüftung gesorgt werden. Blockieren Sie nicht die Ventile
oberhalb und unterhalb des Rahmens. Details erhalten Sie auf Seite 85.
HINWEIS: Wenn zwei Buzz in-wall-Touch-Displays direkt nebeneinander angebracht werden,
lassen Sie eine Lücke von 5 bis 10 cm zwischen den wandintegrierten Rahmen, um eine
Überschneidung der hervorstehenden Frontblenden zu vermeiden.
Einige der Metallblechteile haben scharfe Kanten. Gehen Sie daher vorsichtig mit dem
Rahmen um.
Installieren des Buzz in-wall-Vorinstallationspakets
Schritte
1.
2.
Technisches Planungshandbuch Aufl. 1.3 Buzz Version 1.0
Der wandintegrierte Einbaurahmen besteht aus acht Aluminiumblech-Profilen, die vor Ort
montiert werden müssen. Verbinden Sie das obere, das untere und die beiden Seitenpro-
file mithilfe der vier Eckstücke und der mitgelieferten Schrauben, Muttern und Beilag-
scheiben.
HINWEIS: Eine detaillierte Zeichnung erhalten Sie auf Seite 97.
Sichern Sie den zusammengebauten Rahmen mithilfe von geeigneten Befestigungen an
der Wand. An allen Seiten des Rahmens befinden sich Befestigungsstellen ①. Jede Ecke
verfügt über drei kreisförmige Löcher und drei Langlöcher. Verwenden Sie pro Ecke min-
destens zwei Halterungen. Der Schraubenkopf und die Beilagscheibe sollten zusammen
folgende Maße nicht überschreiten:
• 8 mm Höhe, 18 mm Durchmesser für die Langlöcher
• 10 mm Höhe, 20 mm Durchmesser für die kreisförmigen Löcher

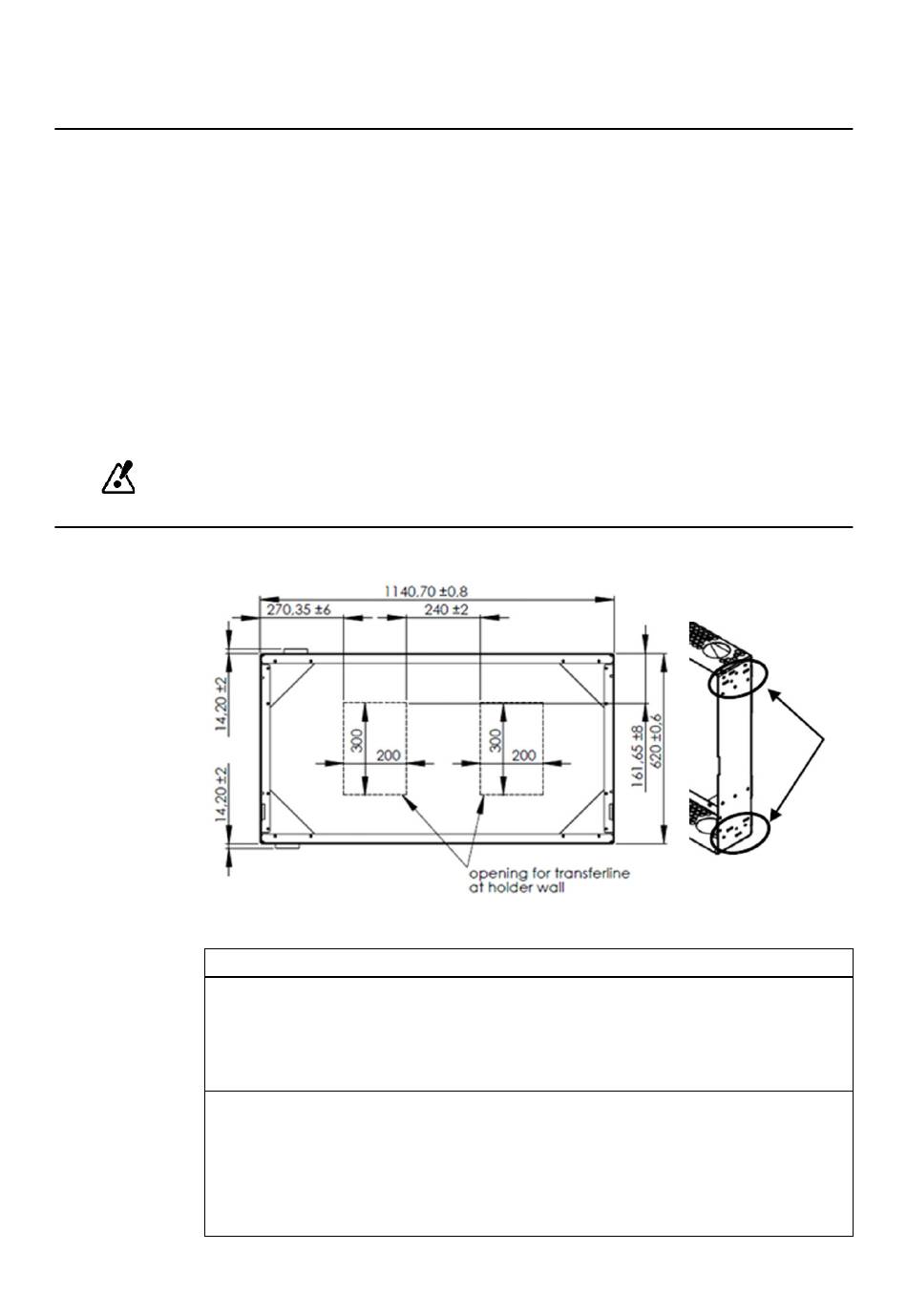

Abbildung 38
①
79
