4.4 Kabel
4.4.1 Überblick
Kompatible Kabel und Anschlüsse
Die Verwendung von anderen Zubehörteilen oder Kabeln als angegeben (mit Ausnahme von
Kabeln, die von Brainlab als Ersatzteile verkauft werden), kann unter Umständen zu erhöhten
Emissionen oder einer verminderten Verträglichkeit der Geräte führen.

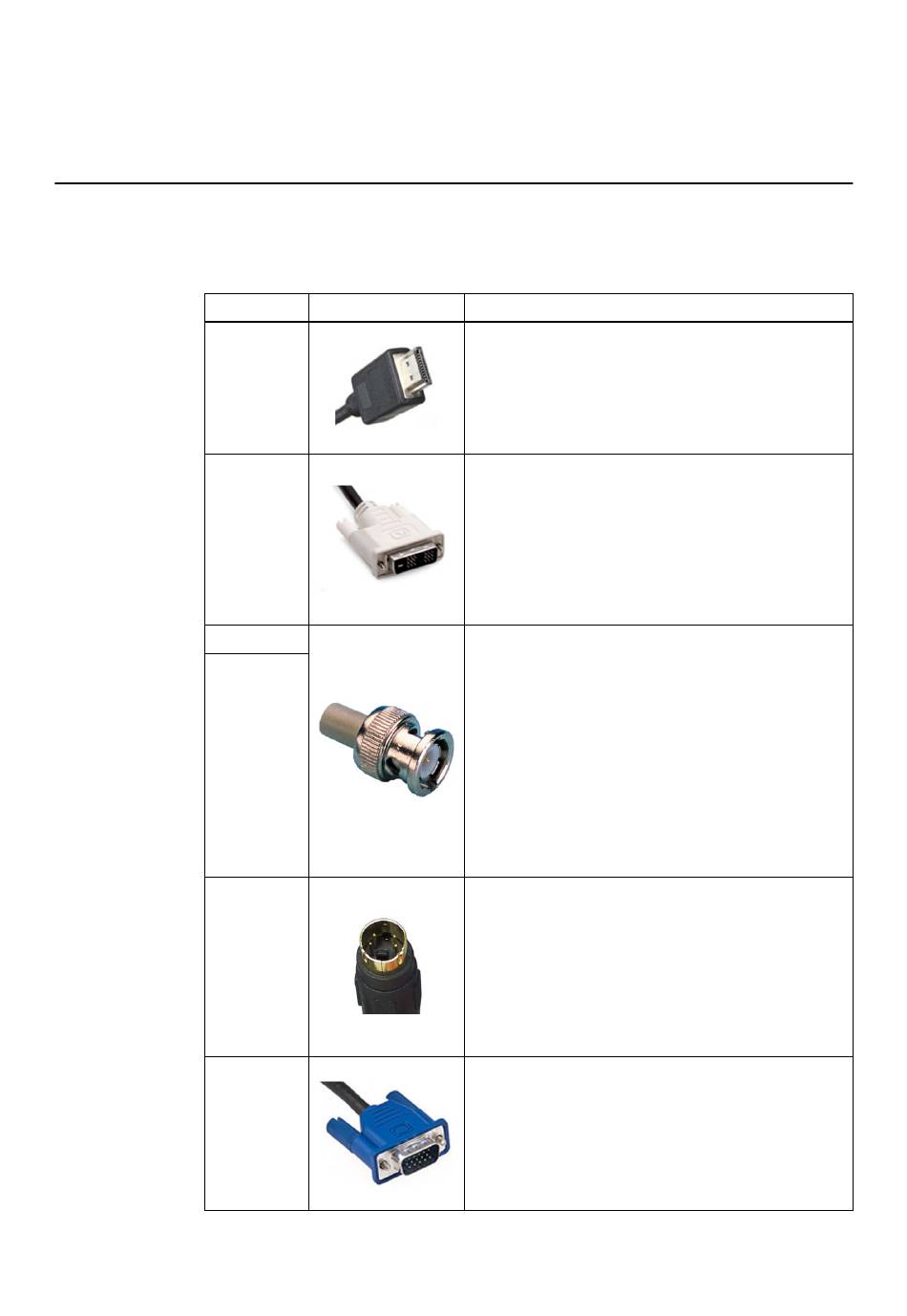

Anschluss
Display-Aus-
gang/-Aus-
SDI-Eingang
Composite-
S-Video-Ein-
RGB/VGA-
68
Beispiel
gang 1
DVI-Ein-
gang
Eingang
gang
Eingang

Handhabung

Direktes Einspielen von HDMI-Video-Signalen ohne
HDPC-Verschlüsselung zur Anzeige externer Quellen auf
dem Touch-Display (keine Software-Interaktion).
HINWEIS: Verwenden Sie ein qualitativ hochwertiges
HDMI-Kabel für den Anschluss an eine HDMI-Quelle
(max. 5 m).
Direkter Eingang und Ausgang via DVI. Kupferkabel und
DVI EO-Konverter können für den Signaleingang und -
ausgang verwendet werden.
Ziehen Sie die Schrauben fest, um den Stecker zu fixie-
ren.
HINWEIS: Verwenden Sie qualitativ hochwertige DVI-
Kupferkabel (max. 5 m), um DVI-Quellen oder ein DVI-
Display anzuschließen.
Verbinden Sie digitale Videoeingänge einer SD-, HD-
SDI- oder 3G-SDI-Quelle (max. 10 m) oder analoge Vi-
deoeingänge von einer Composite (CVBS)-Quelle (max.
10 m) mit einem BNC-Stecker, um mit der Brainlab-Soft-
ware zu interagieren.
Stecken Sie den Stecker in die Buchse, so dass die zwei
kleinen Knöpfe an der Buchse in die spiralförmigen
Schlitze des Steckers einrasten. Drehen Sie die Bajo-
nettfassung im Uhrzeigersinn, um den Stecker zu fixie-
ren.
Zur Entfernung des Kabels drehen Sie die Bajonettfas-
sung am Stecker entgegen des Uhrzeigersinns, und zie-
hen Sie den Stecker anschließend heraus.
Verbinden Sie die S-Videoquelle mit einem Koaxialkabel
(max. 10 m) mit 4-poligem Mini-DIN-(Hosiden)-Stecker,
um mit der Brainlab-Software zu interagieren.
Richten Sie den Plastik-Kodierstecker ordnungsgemäß
aus, bevor Sie das Kabel anschließen. Dieser Stecker
kann nicht fixiert werden.
Verwenden Sie ausschließlich 4-polige Mini-DIN-Stecker.
Ähnliche Stecker passen möglicherweise, könnten das
Gerät jedoch beschädigen.
VGA-Kabel (DE-15): DE-15 wird oftmals auch als RGB-
Konnektor, D-sub 15, mini sub D15, mini D15, DB-15,
HDB-15, HD-15 oder HD15 bezeichnet.
Ziehen Sie die Schrauben fest, um den Stecker zu fixie-
ren.
HINWEIS: Verwenden Sie zum Anschließen von Quellen
qualitativ hochwertige VGA-Kupferkabel (max. 5 m).
