Brainlab BUZZ Technisches Planungshandbuch Seite 63

SYSTEM-SPEZIFIKATIONEN
Vorder- oder Rückseite

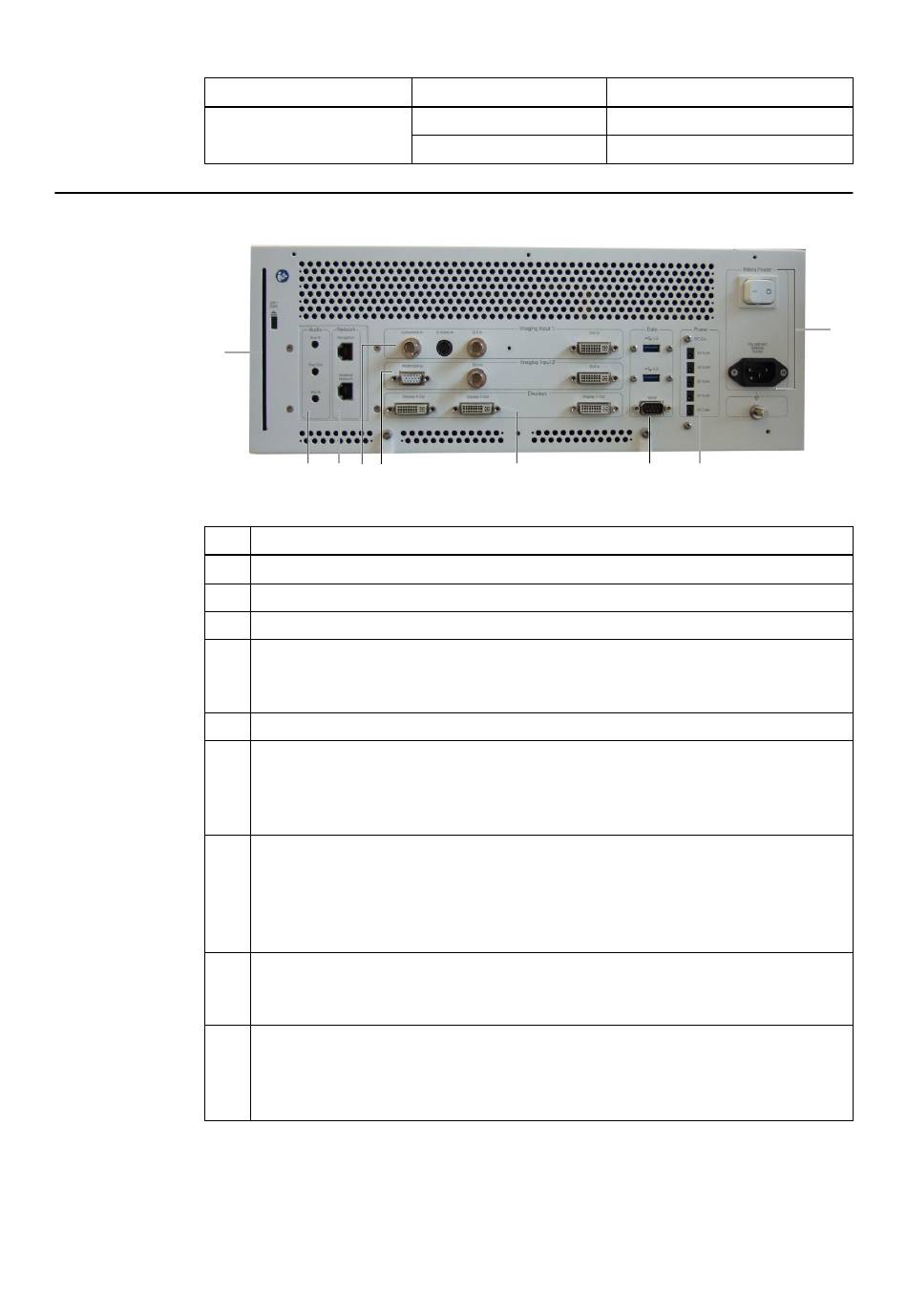

Benutzer-Anschlussfeld
①
Nr.
①
②
③
④
⑤
⑥
⑦
⑧
⑨
*Videosignal-Eingänge: Nur jeweils eine der Videoschnittstellen von Videosignal-Eingang 1
(Imaging Input 1) und eine von Videosignal-Eingang 2 (oder Imaging Input 2) kann gleichzeitig
aktiv sein. Schließen Sie den DVI-Eingang und RGB/VGA-Eingang nicht gleichzeitig am
Videosignal-Eingang 2 (Imaging Input 2) an.
*Videosignal-Eingänge mit Video-Erweiterungseinheit: Bei Buzz-Systemen mit Video-
Erweiterungseinheit wird Buzz-Videosignal-Eingang 2 (Imaging Input 2) für den Videokanal der
Technisches Planungshandbuch Aufl. 1.3 Buzz Version 1.0
Gruppenzuordnung
Potentialausgleich
⑨ ⑧ ⑦⑥
Komponente
CD-/DVD-Laufwerk
Netzstromanschluss und -schalter
Stromanschlüsse für Konverter-Komponenten (5 V DC)
Datenanschluss:
• USB 3.0
• Serieller Anschluss für Video-Erweiterungseinheit
Anschlüsse für DVI-Ausgang
Videosignal-Eingang 2 (Imaging Input 2)*:
RGB/VGA-Eingang
SDI-Eingang
DVI-Eingang
Videosignal-Eingang 1 (Imaging Input 1)*:
• Composite-Eingang
• S-Video-Eingang
• SDI-Eingang
• DVI-Eingang
Netzwerkanschlüsse:
• Navigation (Brainlab)
• Krankenhausnetzwerk
Audioanschlüsse:
• Aux-Eingang (Aux-In)
• Aux-Ausgang (Aux-Out)
• Mikrofon (Mic)
Bezeichnung
DC-Ausgang 5 V 2 A (5)
Potentialausgleich
⑤ ④
Abbildung 31
②
③
63
