INSTRUMENTE
7.8.9
Vorbereitungen für die Registrierung

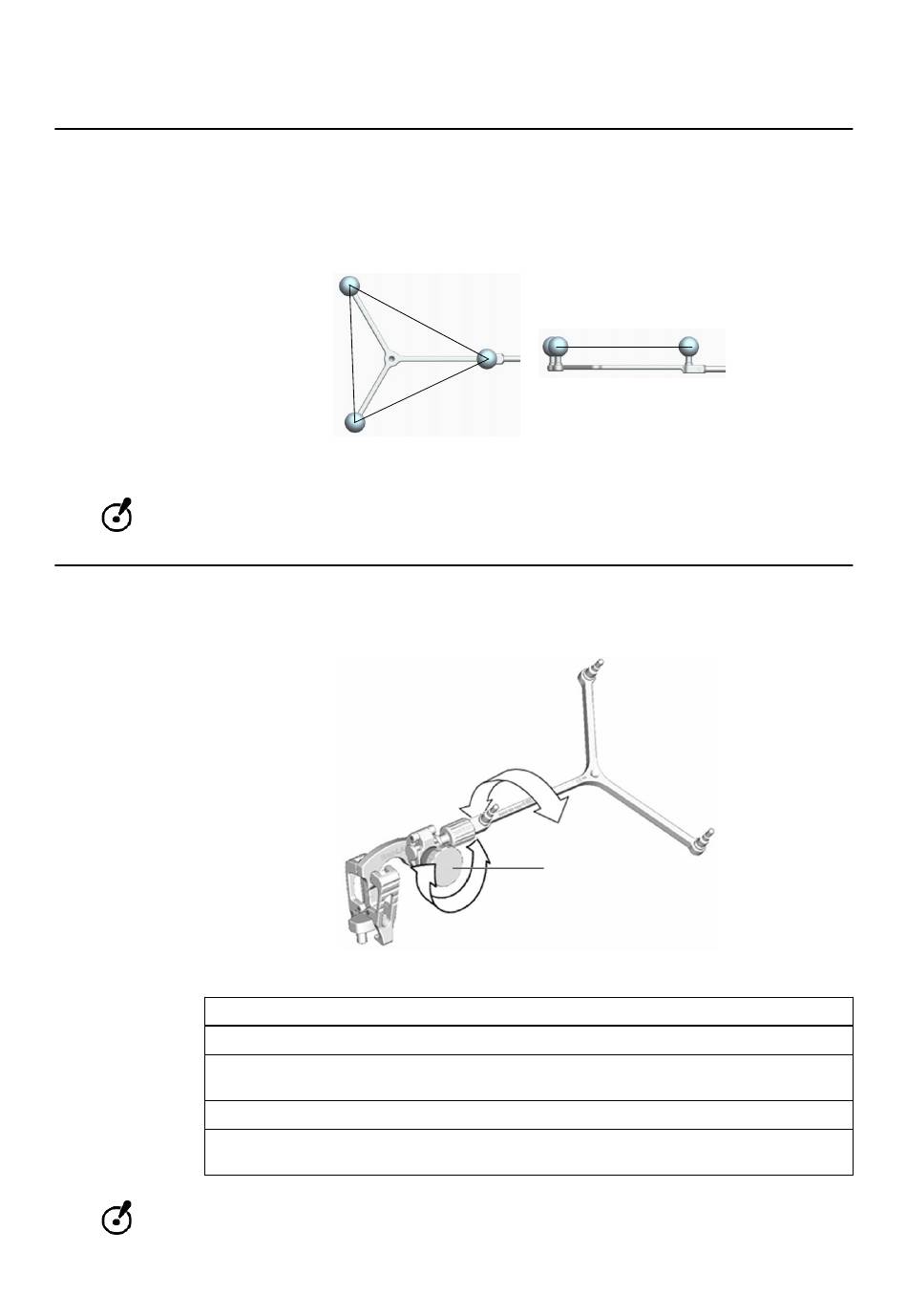

Optimieren der Sichtbarkeit der Referenzeinheit
Das System erkennt eine Referenzeinheit anhand der geometrischen Anordnung ihrer
Markerkugeln. Um die bestmögliche Erkennung der Referenzeinheit zu gewährleisten, sollte der
Kamerasichtwinkel senkrecht zur Ebene durch die Mitte aller Markerkugeln der Einheit verlaufen.
Berücksichtigen Sie dies bei der Befestigung einer Referenzeinheit am Patienten und bei der
Einstellung ihres Winkels im Kamerasichtfeld.
Die Kamera kann eine Referenzeinheit am besten erkennen, wenn die Ebene durch die
Markerkugeln an der Einheit senkrecht zur Blickrichtung der Kamera verläuft.
Ausrichten der Referenzeinheit
Richten Sie die Referenzeinheit, X-Press mithilfe des Einstellgelenks so aus, dass die Kamera
eine optimale Sicht auf die Referenzeinheit hat.
Schritte
1.
2.
3.
4.
Das Einstellgelenk kann durch Festziehen der Klemmschraube per Hand ausreichend
festgestellt werden. Verwenden Sie kein Werkzeug, da dies die Komponenten beschädigen
könnte.
Klinisches Benutzerhandbuch Aufl. 1.1 Dash® Smart Instrument Technologies Version 1.1
Lösen Sie die Schnellverschluss-Klemmschraube ①.
Stellen Sie die Neigung der Referenzeinheit ein, indem Sie die Einheit nach oben oder
unten um das Schnellverschluss-Klemmgelenk verstellen.
Stellen Sie die seitliche Neigung der Referenzeinheit durch Drehen um seine Achse ein.
Ziehen Sie die Schnellverschluss-Klemmschraube per Hand an. Stellen Sie sicher, dass
sich die Greifzähne des Gelenks in den Rillen befinden.
Abbildung 141
①
Abbildung 142
215
