Präparative Messzellen
Abb. 32
SOP 12
7.5 Einstellung der Weglänge präparativer Messzellen
SOP 13
9. Schieben Sie den Lichtleiterstab heraus und streifen Sie zur
Reinigung die PTFE Dichtung ab.
10. Setzen Sie die Messzelle in umgekehrter Reihenfolge wieder
zusammen und verwenden Sie bei jeder Zellendemontage einen
neuen PTFE Dichtungsring, um die stabile Dichtheit der Zelle zu
sichern.
Edelstahlblende
Dichtungshalter
(Druckbuchse)

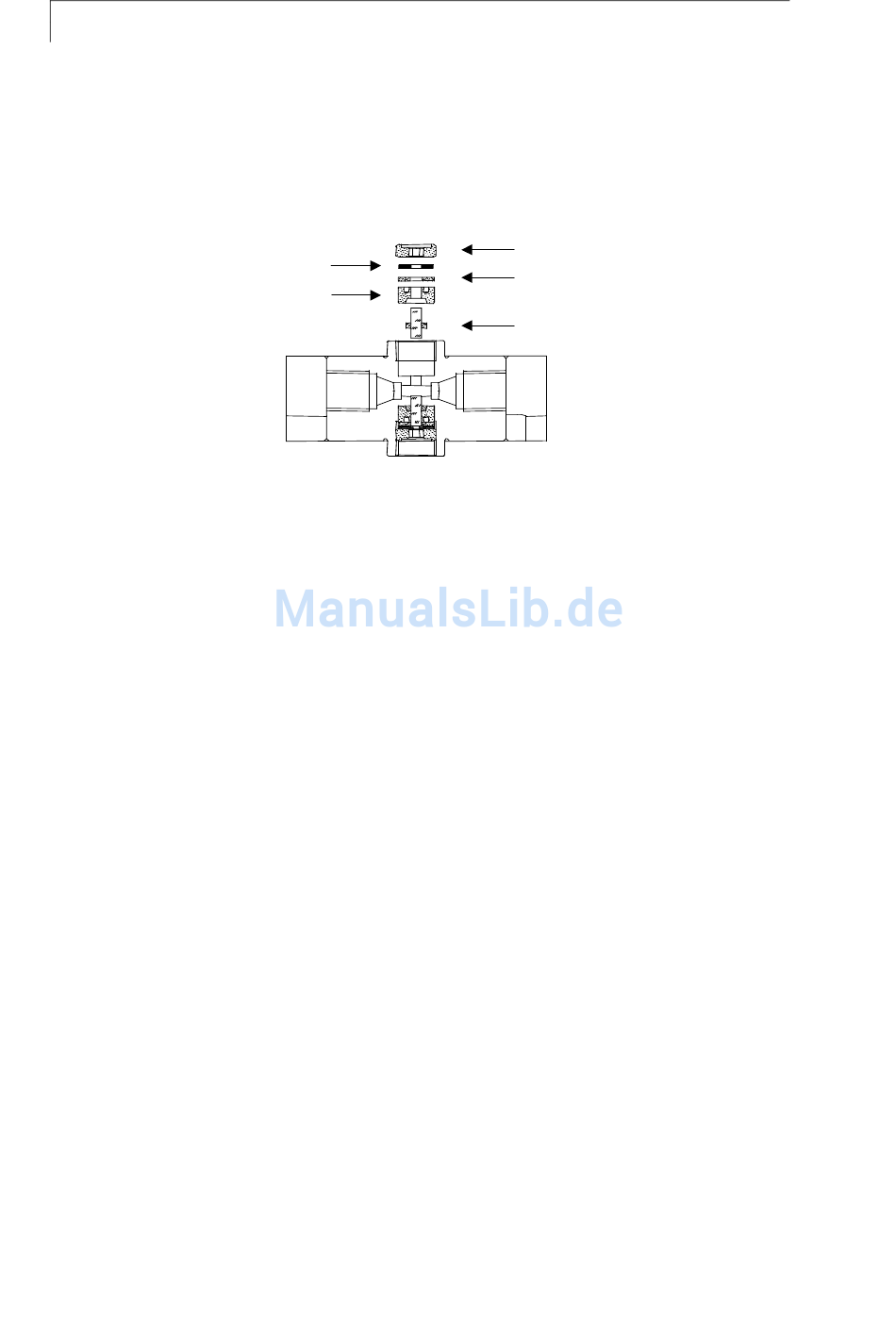

Schnittbild einer präparativen Messzelle
Diese Beschreibung gilt für die präparativen Messzellen A4066, A4067,
A4068, A4069 und A4095.
Die präparativen Messzellen haben eine stabförmige Lichtführung
(Lichtleiterstab) anstelle der konkaven Linse analytischer Zellen.
1. Lösen Sie den Gewindering mit einem 3 mm Sechskantschlüssel.
2. Entfernen Sie die Edelstahlblende und die PEEK Distanzscheibe
(nicht vorhanden in A4069, A4095).
3. Nehmen Sie die Halterung mit der Lichtführung heraus indem Sie sie
mit einer Pinzette an den beiden Äußeren Kerben erfassen.
4. Schieben Sie den Lichtleiterstab heraus und streifen Sie zur
Reinigung die PTFE Dichtung ab.
5. Setzen Sie die Messzelle in umgekehrter Reihenfolge wieder
zusammen und verwenden Sie bei jeder Zellendemontage einen
neuen PTFE Dichtungsring, um die stabile Dichtheit der Zelle zu
sichern.
Diese Beschreibung gilt für die präparativen Messzellen A4066, A4067 und
A4068 mit 1/8" oder 1/4" Anschlüssen. Die Messweglänge kann auf 2 mm,
1,25 mm oder 0,5 mm eingestellt werden. Bei der Auslieferung ist die
Messweglänge werkseitig auf 2 mm eingestellt. Zur Reduzierung der
Weglänge auf 1,25 oder 0,5 mm verfahren Sie bitte folgendermaßen:
1. Lösen Sie den Gewindering mit einem Inbusschlüssel.
2. Entfernen Sie die Edelstahlblende und die PEEK Distanzscheibe.
3. Setzen Sie die Edelstahlblende wieder ein und ziehen Sie den
Gewindering wieder sorgfältig fest.
Durch das Fehlen der Distanzscheibe wird die Lichtführung tiefer in die
Messzelle hinein geschoben (0,75 mm), was eine Verkürzung der
Messweglänge auf 1,25 mm zur Folge hat. Um eine weitere Verkürzung
auf 0,5 mm zu erreichen, verfahren Sie auf der anderen Zellenseite in
analoger Weise.
Um die Messweglänge in Schritten von 0,75 mm wieder zu vergrößern,
setzen Sie die Distanzscheiben wieder ein.
Einfache Wartung
Gewindering
PEEK Distanzscheibe
Lichtleiterstab mit
PTFE Dichtung
