Prinzipbeschreibung des UV-Detectors 2500
Prinzipbeschreibung des UV-Detectors 2500

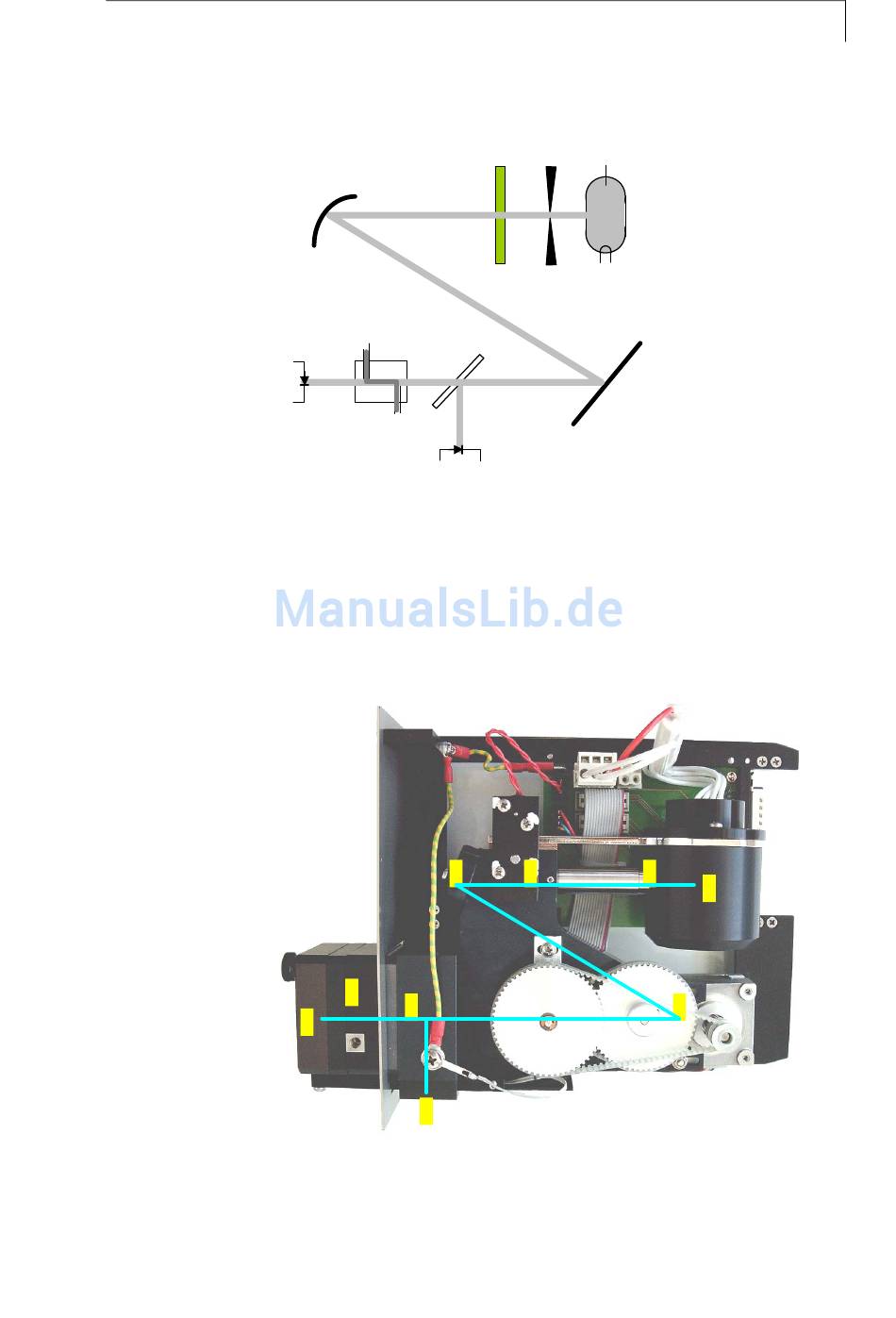

Optischer Weg im UV-Detector 2500
Abb. 2
Abb. 3
4
8
7
9
Optischer Weg im UV-Detector 2500, scheme
Aus dem von der Lampe (1) emittierte Licht wird durch den Spalt (2) ein
Strahl ausgeblendet und nach dem Passieren eines (optionalen) Filters (3)
mit einem Hohlspiegel 4) fokussiert und zu einem Gittermonochromator (5)
geleitet, um die gewünschte Wellenlänge auszublenden. Danach wird der
Strahl durch einen semitransparenten Spiegel (6) geteilt. Ein Teilstrahl
liefert das Referenzsignal (9). Der andere wird durch die Messzelle (7)
geleitet, wo die optische Absorption mit einer Photodiode (8) gemessen
wird.
7
6
8
9
Optischer Weg im UV-Detector 2500
3
2
1
6
5
4
3
1. Lampe (Deuterium
oder Halogen)
2. Spalt
3. Kantenfilter
(ab 380 nm)
4. Umlenkspiegel,
konkav
5. Flachgitter
6. Halbtransparenter
Spiegel
7. Messzelle
8. Photodiode
9. Referenzdiode
2
1
5
39
