Einfache Wartung
SOP 10

Analytische 3 mm Messzellen

Abb. 31
SOP 11
Diese Beschreibung gilt für die analytischen Messzellen A4061.
1. Lösen Sie den Gewindering mit dem 3 mm Sechskantschlüssel, der
mit der Messzelle ausgeliefert wurde.
2. Entfernen Sie die schwarze oder beige Linsenhalterung mit einer
Pinzette oder durch vorsichtiges Abtippen auf eine saubere Fläche.
Die in die Halterung eingelagerte Linse ist gegen den Fließpfad mit
einer PTFE Dichtung abgedichtet. Diese Dichtung sollte bei jeder
Linsendemontage gewechselt werden.
3. Nehmen Sie die Linse heraus und reinigen Sie diese mit einem
sauberen weichen Tuch oder mit einem geeigneten Lösungsmittel in
einem Ultraschallbad. Achten Sie darauf, die saubere Linse nicht mit
den Fingern zu berühren.
4. Setzen Sie die Messzelle in umgekehrter Reihenfolge wieder
zusammen und achten Sie darauf, dass die PTFE Dichtung nicht den
Strahlengang unterbricht.
5. Ziehen sie den Gewindering sorgfältig mit dem Schlüssel fest, um
eine Beschädigung der Linse zu vermeiden.

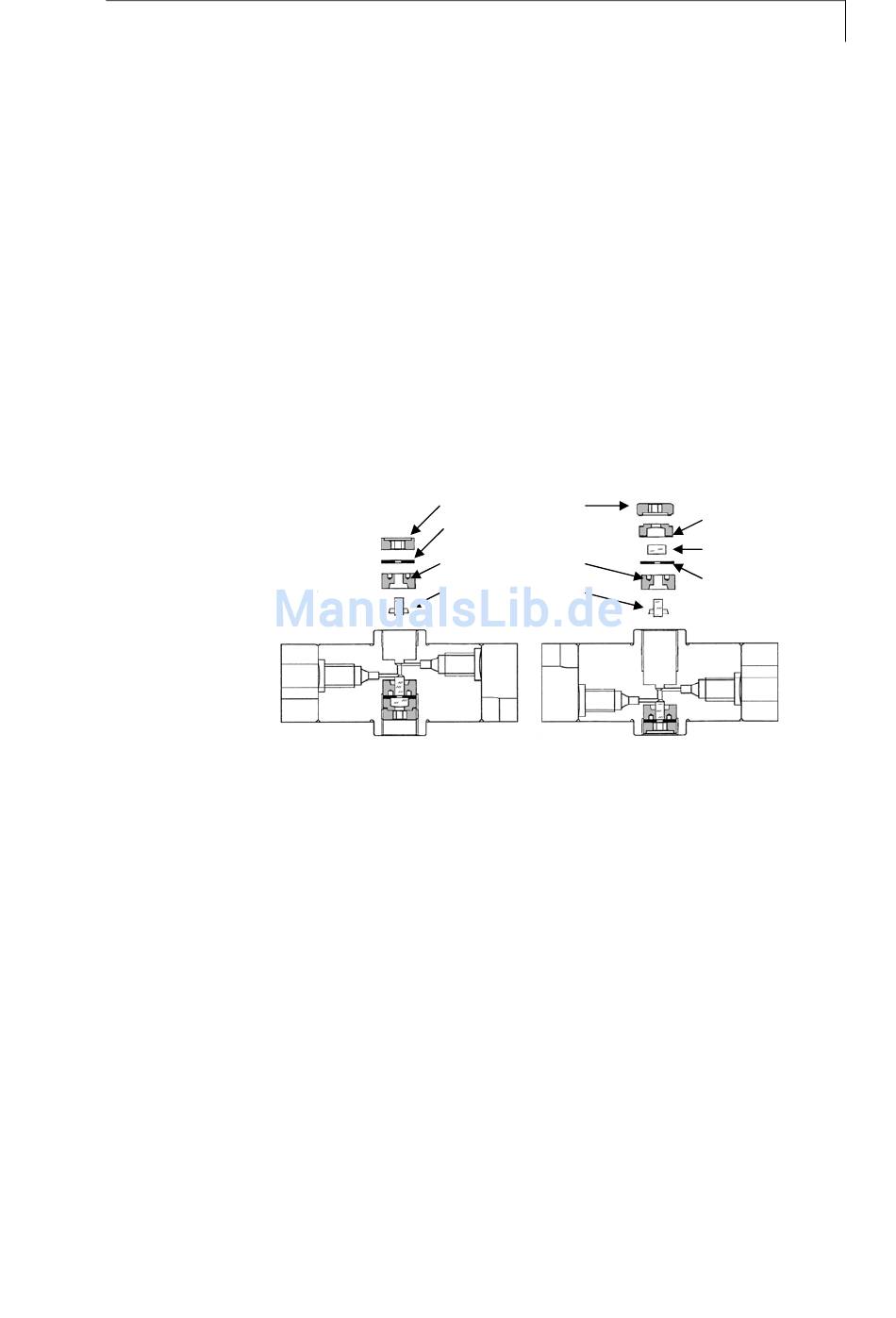

Schnittbild einer analytischen 3 mm Messzelle
Diese Beschreibung gilt für die analytischen 3 mm Messzellen A4042 und
A4045.
Die 3 mm Messzellen haben eine stabförmige Lichtführung und eine
konkave Linse.
1. Lösen Sie den Gewindering mit einem 3 mm Sechskantschlüssel, der
mit der Messzelle ausgeliefert wurde.
2. Entfernen Sie die Edelstahlblende.
3. Nehmen Sie die Halterung mit dem Lichtleiterstab heraus indem Sie
sie mit einer Pinzette an den beiden Äußeren Kerben erfassen.
4. Schieben Sie den Lichtleiterstab heraus und streifen Sie zur
Reinigung die PTFE Dichtung ab.
5. Lösen Sie den zweiten Gewindering mit dem 3 mm
Sechskantschlüssel.
6. Entfernen Sie die schwarze oder beige Linsenhalterung mit einer
Pinzette oder durch vorsichtiges Abtippen auf eine saubere Fläche.
7. Entfernen Sie die PEEK-Scheibe
8. Nehmen Sie die Halterung mit dem Lichtleiterstab heraus indem Sie
sie mit einer Pinzette an den beiden Äußeren Kerben erfassen.
Gewindering
Edelstahlscheibe
Dichtungshalter
Lichtleiterstab mit
PTFE Dichtung
65
Linsenhalter
Linse
PEEK-Scheibe
