SOP 6
Abb. 24
Überprüfung der Wellenlängenrichtigkeit des Detektors mit einer
Holmiumoxid-Testzelle. Diese Anweisung gilt für der UV-Detector 2500.
1. Setzen Sie die Holmiumoxid-Testzelle in die Messzellenhalterung ein.
2. Schalten Sie den Detektor ein und lassen ihn 10 Minuten warmlaufen.
3. Nehmen Sie folgende Einstellungen am Detektor vor:
Zeitkonstante:
Scanrate:
Scanbereich:
4. Ziehen Sie das Holmiumoxid-Filter aus dem Strahlengang.
5. Führen Sie ein Scan-Autozero durch (Stellen Sie den Cursor auf AZ
im SCAN Menü und drücken Sie die ▲ Taste)
6. Bringen Sie das Filter in den Strahlengang durch Hineinschieben der
Filterhalterung
7. Führen Sie einen manuellen Scan durch (Betätigen der ▲ Taste vom
go-Feld im SCAN Menü)
0
3 ,5
250 350

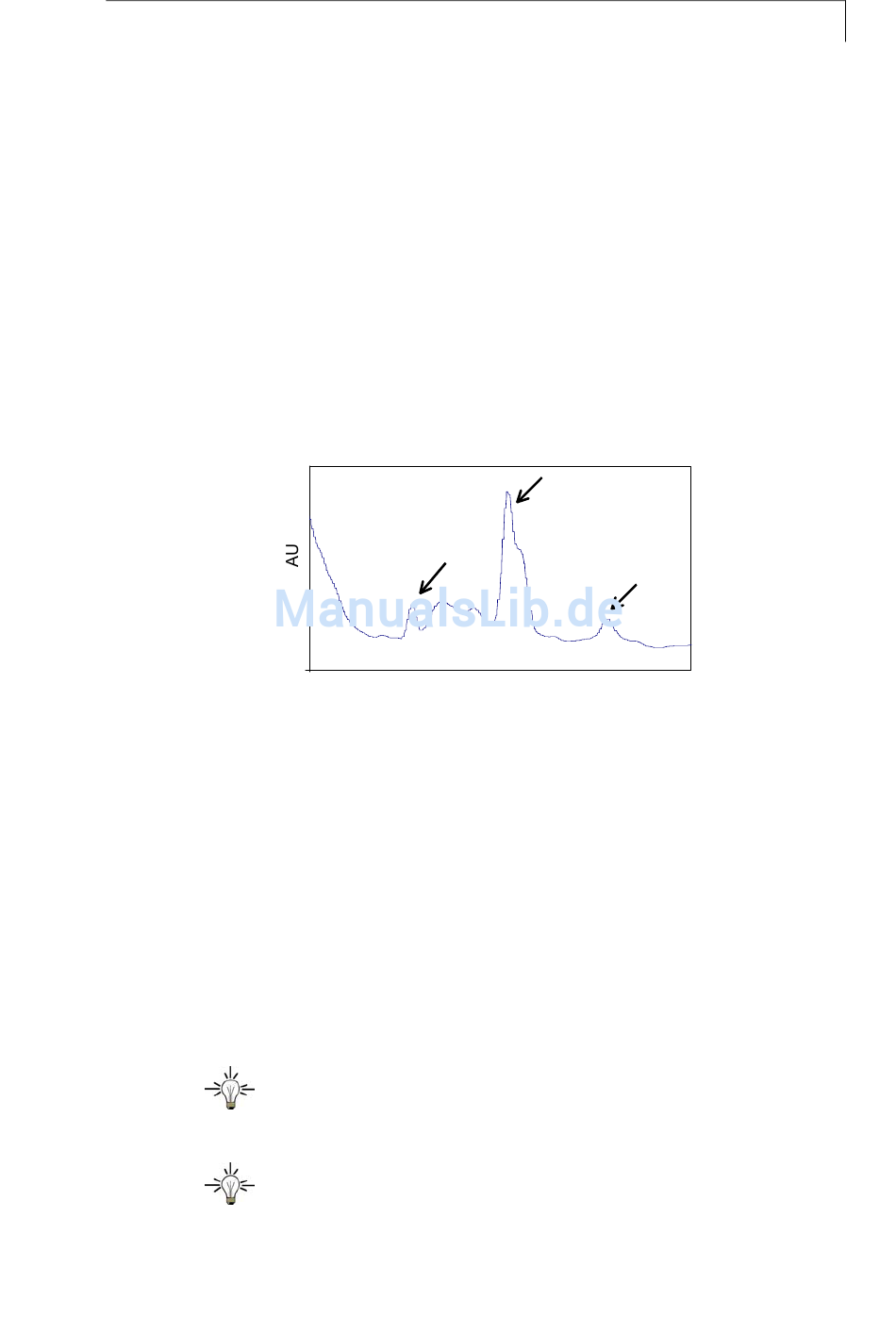

Charakteristische Absorptionsmaxima der Holmiumoxid Testzelle
8. Durch beobachten des Displays stellen Sie die Lage der drei
charakteristischen Maxima des Holmiumoxid-Spektrums fest. Sie
liegen, wie in Abb. 24 gezeigt, bei ca. 361 nm, 446 nm und 536 nm.
9. Aufgrund der größeren Bandbreite des UV-Detectors 2500 müssen zu
den gemessenen Positionen der Maxima Korrekturwerte addiert
werden. Dies sind:
bei ca. 361 nm:
bei ca. 246 nm:
bei ca. 536 nm:
10. Alle gefundenen und anschließend korrigierten Positionen müssen mit
den entsprechenden Angaben im Prüfzertifikat des Filterherstellers
übereinstimmen. Die zulässige Toleranz beträgt ± 3 nm.
11. Dokumentieren Sie das Ergebnis.
Sie haben auch die Möglichkeit, ein Spektrum mit dem Schreiber oder per
Software aufzuzeichnen. Allerdings wird bei einer Softwareaufzeichnung
die Wellenlänge nicht mit aufgezeichnet.
Weiterhin haben Sie, insbesondere für die routinemäßige Überprüfung des
Gerätes, die Möglichkeit der Verwendung der KNAUER OQ-Dokumente.
Automatisieren läßt sich die Überprüfung mittels der in KNAUER
®
ChromGate integrierten softwaregestützten OQ-Prozedur.
1 s
0 Hz
300 – 600 nm
[nm ]
450 550
+ 0.4 nm
- 2.3 nm
- 0.1 nm
