Verbindung anderer Geräte mit dem UV-Detector 2500

Verwendung der Fernsteuerungsleiste

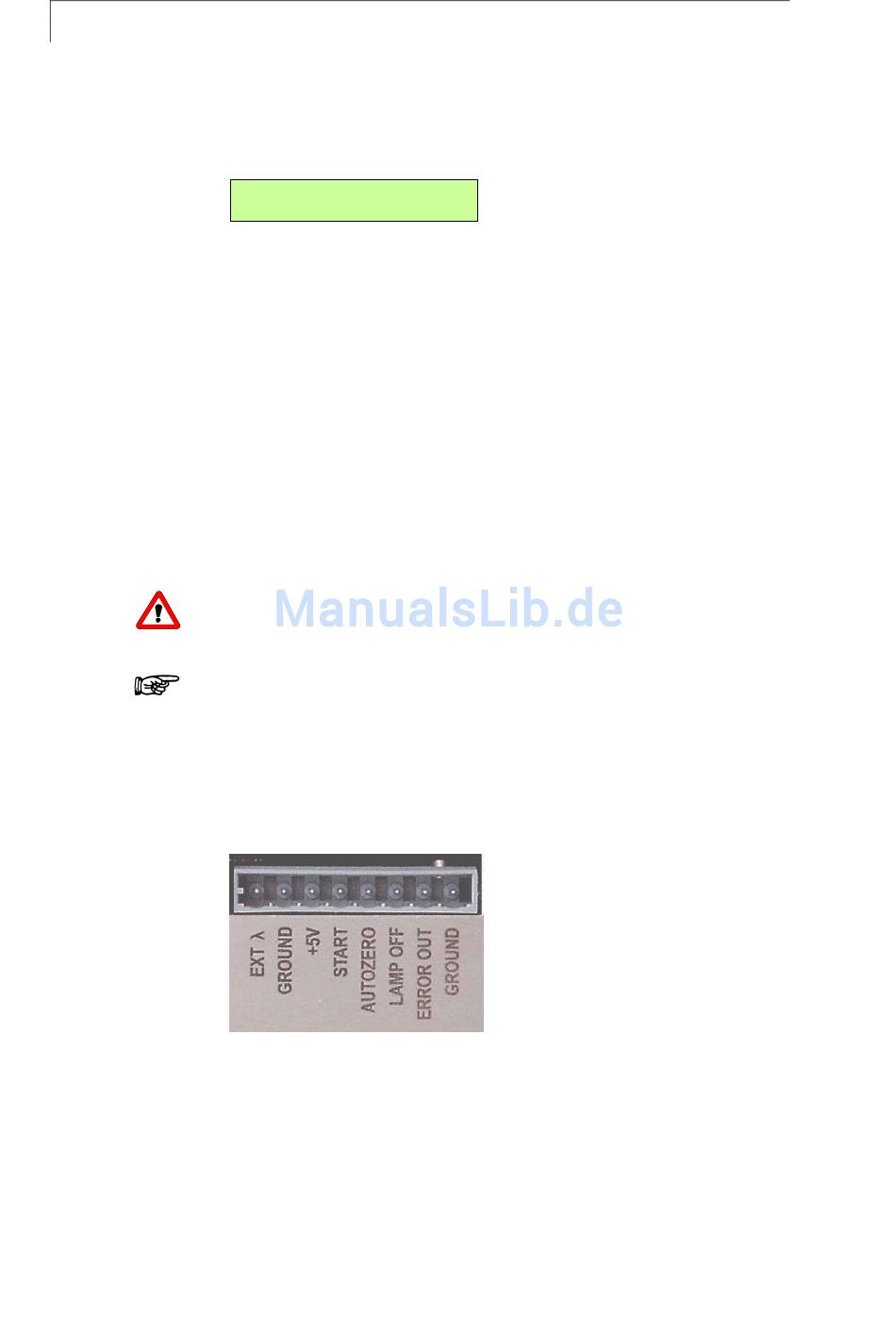

Belegung der Fernsteuerungsanschlussleiste

Abb. 20
Verbindung anderer Geräte mit dem UV-Detector 2500
erfolgt durch lineare Interpolation zwischen Start- und Endpunkt des
aufgezeichneten Spektrums.
Wenn Sie den Scan mit der Geschwindigkeit 0 Hz durchführen, wird der
erforderliche manuelle Wellenlängenwechsel durch den Hinweis move
angezeigt, wobei der Cursor auf dem m blinkt.
0.1 s 0.0000 au
♦ ON move
Zur nächsten Wellenlänge gelangen Sie in diesem Fall (0 Hz) jeweils
durch Drücken der ▲ oder ▼ Taste. Durch Drücken einer der ► oder ◄
Tasten können Sie den Scan jederzeit und unabhängig von der
Scangeschwindigkeit abbrechen.
Der Fernsteuerungsanschluss auf der Geräterückseite des UV-Detectors
2500, Pos. 5 in Abb. 9 auf Seite 43, dient zum Senden und Empfangen
von Start- oder Fehlersignalen an oder von anderen Geräten. Zum
Beispiel können die von einem Injektionsventil oder einem Autosampler
ausgehenden Startsignale auf den START Eingang gelegt werden. Alle
Spannungen müssen zwischen Erde (GROUND) und dem jeweils
entsprechenden Ausgang geschaltet werden.
Bitte vermeiden Sie die Berührung der elektrischen Kontakte der
Anschlussleisten. Elektrostatische Entladungen bei der Berührung
der Kontakte können zur Zerstörung der Geräteelektronik führen.
Für den analog-ferngesteuerten Betrieb muss das Detektor im EXT.
CONTROL-Menü auf Externe Steuerung (analog) eingestellt werden
(siehe Seite 47).
Von den acht Positionen der Fernsteuerungsleiste dienen zwei als
Groundanschlüsse, einer als Fehlerausgabeanschluss und vier als
Steuerungsanschlüsse:
Fernsteuerungsanschlüsse
EXT λ Steuerspannungseingang zur automatischen Wellen-
längeneinstellung (maximale Spannung: 10 V =
10 mV/nm, d.h. 5,00 V entsprechen 500 nm)
Dieser Anschluss wird nur für EXT λ verwendet
GROUND
+5V Vorsicht! Dieser Anschluss darf nicht belegt werden.
Er dient nur für spezielle Servicefälle
START Ein Kurzschluss nach GROUND löst einen Programm-
ablauf aus (vergl. Programm-Ausführung auf S. 55).
254 nm
