Verbindung anderer Geräte mit dem UV-Detector 2500
Montage der WAGO-Anschlussstecker
SOP 5
Abb. 21
Der Integratorausgang
Abb. 22
AUTOZERO
Ein Kurzschluss nach GROUND löst ein Auto-Zero aus.
Eine Messung wird erst nach Abschalten des Auto-Zero-
Signals wieder möglich.
LAMP OFF
Ein Kurzschluss nach GROUND bewirkt ein Abschalten
der Lampe (OFF im Signal-Menü). Ein offener Eingang
bewirkt ein Einschalten der Lampe (ON)
ERROR OUT
Ein Fehlersignal verbleibt so lange aktiv, wie ein Fehler
angezeigt wird, z.B. wenn die Lampe nicht startet (Fehler:
+5 V, kein Fehler: 0 V).
GROUND
Dieser Anschluss wird für START, AUTOZERO, LAMP
OFF und ERROR gemeinsam verwendet
Für die elektrischen Verbindungen mit anderen Geräten werden die im
Zubehör enthaltenen WAGO-Stecker mit 2, 3, 4 oder mehr Anschlüssen
verwendet. Sie werden wie folgt montiert.

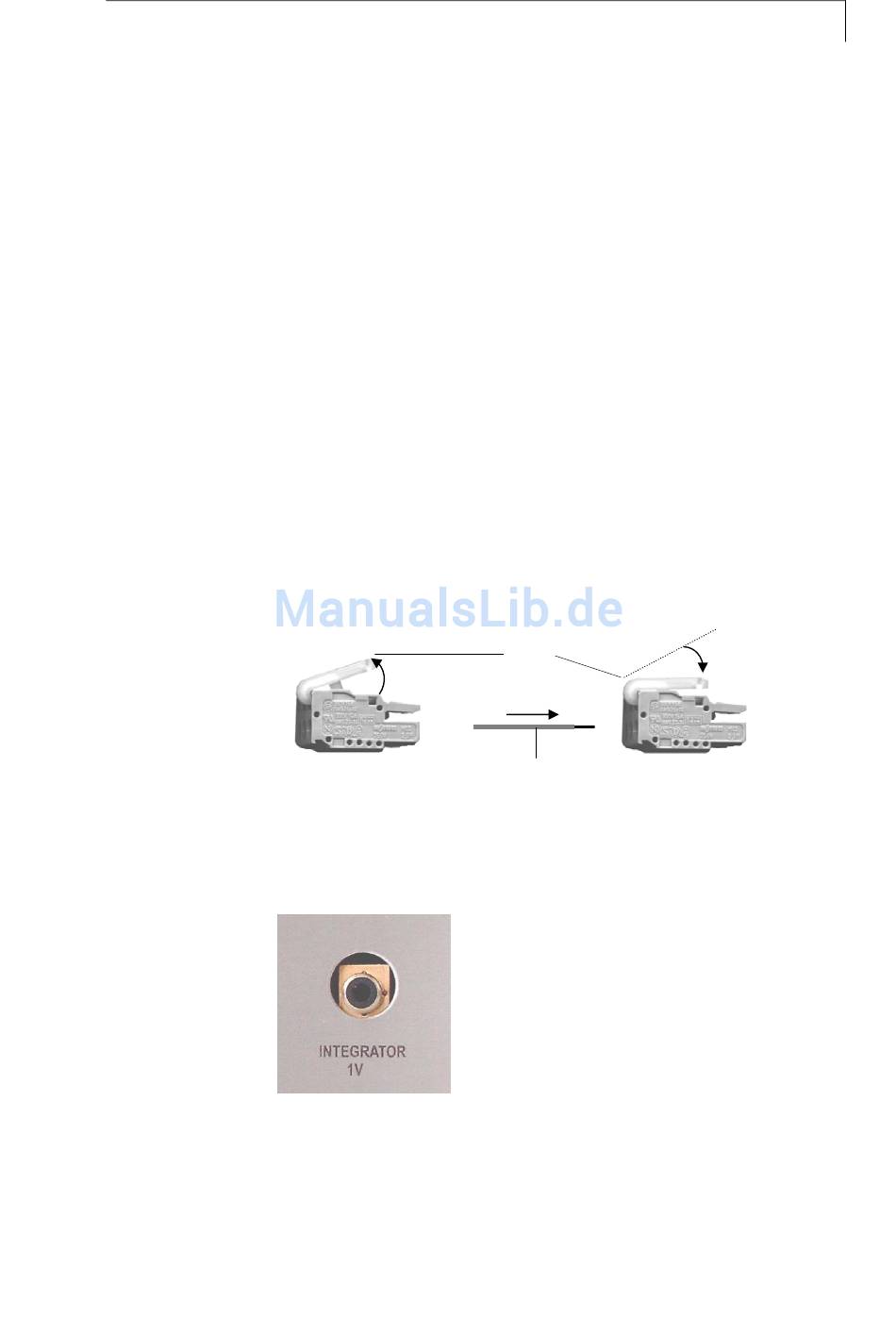

WAGO-Anschlusssteckermontage
1. Führen Sie die abgerundete Seite des Hebelwerkzeugs am
ausgewählten Anschluss in die quadratische Öffnung des Steckers.
2. Drücken Sie den Hebel wie durch den Pfeil angezeigt nach unten fest.
3. Führen Sie das nicht isolierte Ende des Kabels in die Öffnung unter
dem Hebel ein.
4. Öffnen Sie den Hebel und entfernen Sie das Hebelwerkzeug vom
Stecker.
1
4
Anschluss
stecker
Montage der Anschlussstecker
Das Kabel ist jetzt im WAGO-Anschlussstecker zuverlässig verankert.
Integratorausgang
Am Integratorausgang liegt der aktuelle Signalwert als analoge
Spannung (max. 1 V) an. Im ANALOG OUT-Menü kann das Signal in 16
Schritten skaliert werden (siehe Abschnitt Das ANALOG OUT-Menü, S.
48).
Der
Anschluss
anschlusskabels (Cinch-Cinch) oder mit separat erhältlichen Kabeln mit
speziellen Steckern.
Hebel
3
Kabel
erfolgt
mittels
des
59
2
beigefügten
Analog-
